技术领域
本实用新型涉及污水处理技术领域，具体为一种方便清理的污水处理池。
背景技术
污水处理：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。但是污水处理池处理池处理完污水后会残留废料，这些废料大多有害且不易清理，清理起来耗时耗力，且不一定清理完全。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种方便清理的污水处理池，具备便于清理，省时省力，清理效果好等优点，解决了污水处理池处理池处理完污水后会残留废料，这些废料大多有害且不易清理，清理起来耗时耗力，且不一定清理完全的问题。
(二)技术方案
为实现上述便于清理，省时省力，清理效果好目的，本实用新型提供如下技术方案：一种方便清理的污水处理池，包括污水池箱体，所述污水池箱体的下表面两侧均固定连接有箱腿，所述污水池箱体左侧箱腿内的一侧固定连接有第一气缸，所述第一气缸远离箱腿的一端固定连接有推板，所述污水池箱体的内底壁搭接有废料板，所述推板的顶端贯穿污水池箱体的底面并与废料板的下表面固定连接，所述污水池箱体的外左壁固定连接有水泵，所述污水池箱体的外左壁固定连接有水阀，所述水阀位于水泵的下方，所述水泵通过软管与水阀固定连接，所述污水池箱体的内左壁固定连接有高压水枪，所述高压水枪的入水端贯穿污水池箱体并与水阀固定连接，所述污水池箱体的外右壁固定连接有铰链，所述污水池箱体的外右壁通过铰链与出料板活动连接，所述污水池箱体的上表面搭接有转盘，所述转盘的上表面固定连接有转轴，所述转盘的下表面固定连接有轴承，所述轴承远离转盘的一面活动连接有第一连接块，所述第一连接块远离轴承的一端活动连接有第一连接杆，所述第一连接杆远离第一连接块的一端固定连接有转向块，所述第一连接块的左侧固定连接有固定块，所述固定块的下表面固定连接有第二气缸，所述第二气缸远离固定块的一端固定连接有第二连接杆，所述第二连接杆远离第二气缸的一端活动连接有第二连接块，所述第二连接块远离第二连接杆的一端与转向块的左侧活动连接，所述转向块的下表面固定连接有第三气缸，所述第三气缸远离转向块的一端固定连接有电机箱，所述电机箱的内底壁固定连接有电机，所述电机的输出端贯穿电机箱并与支撑杆的顶端固定连接，所述支撑杆远离电机的一端和旋转块的上表面固定连接，所述旋转块的下表面固定连接有清理海绵。
优选的，所述污水池箱体的底面开设有通槽，所述推板设于通槽内且可在通槽内移动。
优选的，所述污水池箱体的顶面设有圆形凹槽，该槽圆形处设有另一较小的圆形通槽，所述转盘的下表面设有圆形凸台且该凸台与圆形通槽相适配。
优选的，所述第一连接块远离轴承的一端设有两个扇形凸块，两个扇形凸块上均设有圆形通孔，所述第一连接杆靠近第一连接块的一端设有水平的圆柱栓且该栓与第一连接块的两个圆形通孔相适配。
优选的，所述转向块左侧的顶端和底端均设有凸块且两凸块之间通过一根圆柱杆固定连接，所述第二连接块内部设有通孔且该孔与转向块的圆柱杆相适配。
优选的，所述第一连接块和第一连接杆之间的连接方式与第二连接杆和第二连接块之间的连接方式相同。
与现有技术相比，本实用新型提供了一种方便清理的污水处理池，具备以下有益效果：
1、该方便清理的污水处理池，通过水泵、水阀、高压水枪、废料板、推板、第一气缸、出料板和铰链之间的配合，使污水处理的残留废料可以轻易除去，解决了污水处理池处理池处理完污水后会残留废料，这些废料大多有害且不易清理，清理起来耗时耗力的问题。
2、该方便清理的污水处理池，通过转盘、转轴、转向块、第二气缸、第三气缸、电机、旋转块、清理海绵之间的配合，使污水处理池进行二次清理，处理方式更加细致、全面，解决了污水处理池里所产生的废料不易清理，容易产生残留的问题。
附图说明

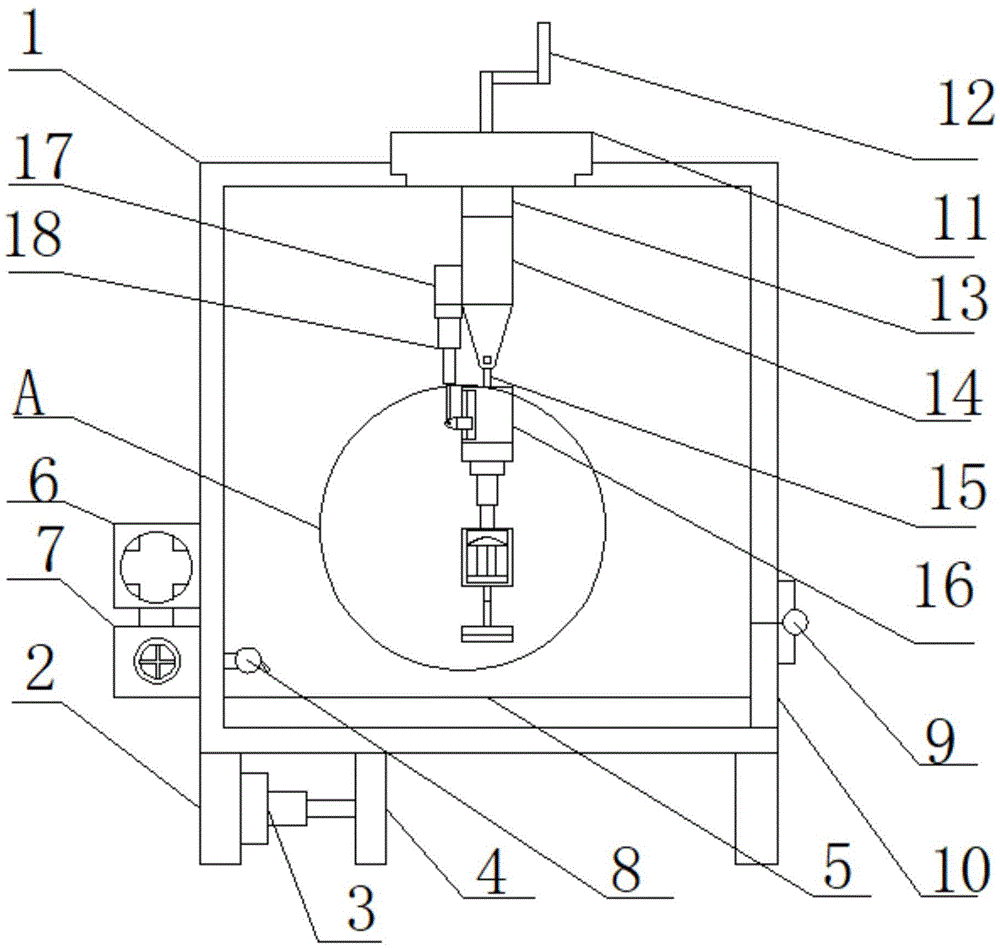

图1为本实用新型结构示意图；
图2为本实用新型图1中A的结构放大图；
图3为本实用新型第一连接块和第一连接杆连接的结构示意图。
其中：1、污水池箱体；2、箱腿；3、第一气缸；4、推板；5、废料板；6、水泵；7、水阀；8、高压水枪；9、铰链；10、出料板；11、转盘；12、转轴；13、轴承；14、第一连接块；15、第一连接杆；16、转向块；17、固定块；18、第二气缸；19、第二连接杆；20、第二连接块；21、第三气缸；22、电机箱；23、电机；24、支撑杆；25、旋转块；26、清理海绵。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，一种方便清理的污水处理池，包括污水池箱体1，污水池箱体1的下表面两侧均固定连接有箱腿2，污水池箱体1左侧箱腿2向内的一侧固定连接有第一气缸3，第一气缸3远离箱腿2的一端固定连接有推板4，污水池箱体1的内底壁搭接有废料板5，推板4的顶端贯穿污水池箱体1的底面并与废料板5的下表面固定连接，污水池箱体1的底面开设有通槽，推板4设于通槽内且可在通槽内移动，污水池箱体1的外左壁固定连接有水泵6，污水池箱体1的外左壁固定连接有水阀7，水阀7位于水泵6的下方，水泵6通过软管与水阀7固定连接，污水池箱体1的内左壁固定连接有高压水枪8，高压水枪8的入水端贯穿污水池箱体1并与水阀7固定连接，污水池箱体1的外右壁固定连接有铰链9，污水池箱体1的外右壁通过铰链9与出料板10活动连接，污水池箱体1的上表面搭接有转盘11，污水池箱体1的顶面设有圆形凹槽，该槽圆形处设有另一较小的圆形通槽，转盘11的下表面设有圆形凸台且该凸台与圆形通槽相适配，转盘11的上表面固定连接有转轴12，转盘11的下表面固定连接有轴承13，轴承13远离转盘11的一面活动连接有第一连接块14，第一连接块14远离轴承13的一端活动连接有第一连接杆15，述第一连接块14远离轴承13的一端设有两个扇形凸块，两个扇形凸块上均设有圆形通孔，第一连接杆15靠近第一连接块14的一端设有水平的圆柱栓且该栓与第一连接块14的两个圆形通孔相适配，第一连接杆15远离第一连接块14的一端固定连接有转向块16，第一连接块14的左侧固定连接有固定块17，固定块17的下表面固定连接有第二气缸18，第二气缸18远离固定块17的一端固定连接有第二连接杆19，第二连接杆19远离第二气缸18的一端活动连接有第二连接块20，第一连接块14和第一连接杆15之间的连接方式与第二连接杆19和第二连接块20之间的连接方式相同，转向块16左侧的顶端和底端均设有凸块且两凸块之间通过一根圆柱杆固定连接，第二连接块20内部设有通孔且该孔与转向块16的圆柱杆相适配，第二连接块20远离第二连接杆19的一端与转向块16的左侧活动连接，转向块16的下表面固定连接有第三气缸21，第三气缸21远离转向块16的一端固定连接有电机箱22，电机箱22的内底壁固定连接有电机23，电机23的输出端贯穿电机箱22并与支撑杆24的顶端固定连接，支撑杆24远离电机23的一端和旋转块25的上表面固定连接，旋转块25的下表面固定连接有海绵26。
在使用时，污水处理完成后，将出料板10延铰链9转动打开，启动第一气缸3，将推板4推出，推板4带动废料板5移动，废料板5送出污水池箱体1后人工将废料取出，收回第一气缸3，开启水阀7，高压水枪8进行冲刷，人工将机械手机构放入，第二气缸18伸出，将转向块16调整至垂直方向，第三气缸21伸出，电机23启动带动旋转块25和清理海绵26转动，对废料板5进行进一步清理，完成后第三气缸21收回，第二气缸18收回，将转向块16调整至水平状态，第三气缸21伸出，对污水池箱体1的内侧壁进行清理，人工转动转轴12，调整清理的方向，完成后取出机械手机构，进行下一次污水处理。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
