技术领域
本实用新型涉及汽车清洁技术领域，具体为一种用于新能源汽车的吸尘清洁装置。
背景技术
近些年来，城市环境污染问题越来越严重，其中汽车尾气污染正日益危害着人们的健康，随着保护环境意识的提高，低碳经济和节能减排技术的快速发展，新能源汽车因其无污染的优点而普及率越来越高。
而现有的新能源汽车在清洗的过程中往往会存在一些问题：在需要对新能源汽车进行清洁时，由于去洗车店太麻烦而且价格昂贵，所以通常都是人工清洗，但人工清洗又往往费时费力，而现有的清洗设备往往达不到清洗干净到位的效果。
实用新型内容
针对现有新能源汽车清洗装置的不足，本实用新型提供了一种用于新能源汽车的吸尘清洁装置，具备结构简单，操作方便，灵活便捷的优点，解决了上述背景技术中提出的问题。
本实用新型提供如下技术方案：一种用于新能源汽车的吸尘清洁装置，包括吸尘箱体，所述吸尘箱体的底部设置有脚轮，所述吸尘箱体的上端活动连接有箱盖，所述吸尘箱体的内部分别设置有污物储存箱和水箱，所述污物储存箱的上部侧面开设有箱体接口，所述箱体接口与污物管道的一端固定连接，所述水箱的底部设置有液压泵，所述液压泵的一侧设置有贯穿吸尘箱体的出水口，所述出水口与排水管道的一端固定连接，所述污物管道和排水管道均从调节器体内穿过且与吸尘板一侧固定连接，所述调节器固定安装在支撑杆的中部，所述支撑杆的一端设置有把手，所述支撑杆另一端与活动块一端活动铰接，所述活动块的另一端与吸尘板连接有污物管道和排水管道一侧的中部固定焊接，所述吸尘板另一侧的中部设置有五个等距排列的花洒，所述花洒的下方设置有清洁装置，所述花洒的上方设置有吸尘装置。
精选的，所述清洁装置包括清洁海绵、挡板、拉杆、弹簧、活动槽，所述清洁海绵两侧均与挡板的一侧的下部固定连接，所述左侧挡板与活动槽左端固定连接，所述右侧挡板与活动槽活动套接，所述拉杆一端与右侧挡板固定连接，所述弹簧两端均与挡板一侧的上部固定连接，且所述拉杆设置在弹簧的内部。
精选的，所述吸尘装置包括吸尘接口、吸尘通道、吸尘口，所述吸尘接口设置在吸尘板的背部的一侧，所述吸尘接口与污物管道固定连接，所述吸尘接口与吸尘通道的上端固定焊接，所述吸尘通道与吸尘口固定连接。
精选的，所述吸尘箱体内部分别设置有污物储存箱和水箱，所述水箱设置在吸尘箱体内腔的底部且与污物储存箱完全隔绝。
精选的，所述调节器上设置有调节按钮，且所述调节器内部设置有干湿吸尘电机。
精选的，所述支撑杆一端设置有把手，且所述把手表面设置有防滑橡胶，所述支撑杆的另一端与活动块活动铰接。
与现有新能源汽车清洗装置对比，本实用新型具备以下有益效果：
1、该用于新能源汽车的吸尘清洁装置，通过清洁人员手握把手，用手推动吸尘板在汽车表面移动，控制调节器启动吸尘电机对新能源汽车表面进行初步吸尘清洁，再调节液压泵通过排水管道对花洒供水，经过花洒将水箱内的水或者清洁液均匀的喷洒在汽车的表面，由吸尘板后面的清洁海绵对汽车表面进行擦拭，同时吸尘装置还可以将汽车表面残留的水滴吸入污物储存箱，完成对新能源汽车表面的吸尘清洁，具有简单方便，实用便捷的优点。
2、该用于新能源汽车的吸尘清洁装置，通过清洁装置的设计，可以通过拉动拉杆带动右侧活动挡板向左侧固定挡板移动，实现对清洁海绵的挤压，将清洁海绵吸附的污水挤压出去，由吸尘口吸入污物储存箱，松开拉杆，由于弹簧的作用，挡板带动清洁海绵恢复原状，继续工作，完成对汽车的清洗。
附图说明

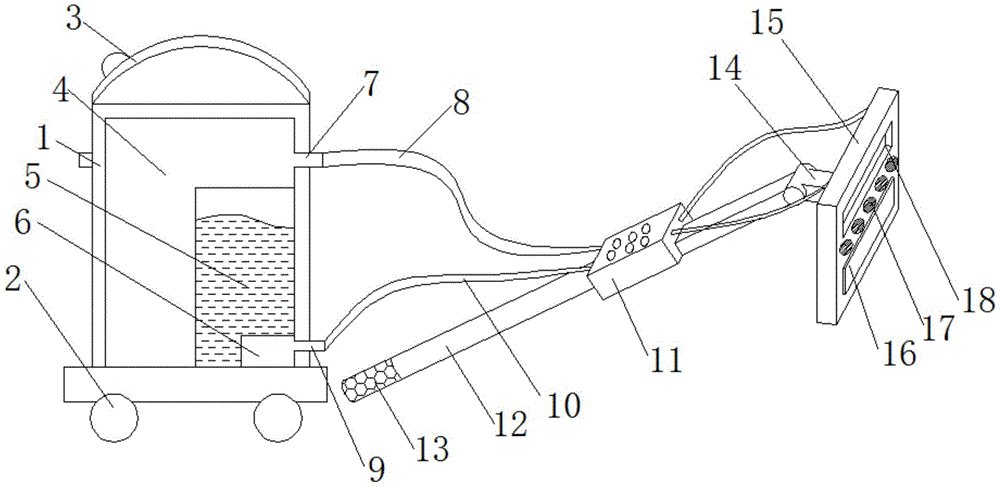

图1为本实用新型结构示意图；
图2为本实用新型结构吸尘板内部结构示意图。
图中：1、吸尘箱体；2、脚轮；3、箱盖；4、污物储存箱；5、水箱；6、液压泵；7、箱体接口；8、污物管道；9、出水口；10、排水管道；11、调节器；12、支撑杆；13、把手；14、活动块；15、吸尘板；16、清洁装置；1601、清洁海绵；1602、挡板；1603、拉杆；1604、弹簧；1605、活动槽；17、花洒；18、吸尘装置；1801、吸尘接口，1802、吸尘通道；1803、吸尘口。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-2，一种用于新能源汽车的吸尘清洁装置，包括吸尘箱体1，吸尘箱体1的底部设置有脚轮2，吸尘箱体1的上端活动连接有箱盖3，吸尘箱体1的内部分别设置有污物储存箱4和水箱5，污物储存箱4的上部侧面开设有箱体接口7，箱体接口7与污物管道8的一端固定连接，水箱5的底部设置有液压泵6，液压泵6的一侧设置有贯穿吸尘箱体1的出水口9，出水口9与排水管道10的一端固定连接，污物管道8和排水管道10均从调节器11体内穿过且与吸尘板15一侧固定连接，调节器11固定安装在支撑杆12的中部，支撑杆12的一端设置有把手13，支撑杆12另一端与活动块14一端活动铰接，活动块14的另一端与吸尘板15连接有污物管道8和排水管道10一侧的中部固定焊接，吸尘板15另一侧的中部设置有五个等距排列的花洒17，花洒17的下方设置有清洁装置16，花洒的上方设置有吸尘装置18。
其中，清洁装置16包括清洁海绵1601、挡板1602、拉杆1603、弹簧1604、活动槽1605，清洁海绵1601两侧均与挡板1602的一侧的下部固定连接，左侧挡板1602与活动槽1605左端固定连接，右侧挡板1602与活动槽1605活动套接，拉杆1603一端与右侧挡板1602固定连接，弹簧1604两端均与挡板1602一侧的上部固定连接，且拉杆1603设置在弹簧1604的内部，通过拉动拉杆1603带动右侧活动挡板1602向左侧固定挡板1602移动，实现对清洁海绵1601的挤压，将清洁海绵1601吸附的污水挤压出去，由吸尘口1803吸入污物储存箱4，松开拉杆1603，由于弹簧1604的作用，挡板1602带动清洁海绵1601恢复原状，继续工作，完成对汽车的清洗。
其中，吸尘装置18包括吸尘接口1801、吸尘通道1802、吸尘口1803，吸尘接口1801设置在吸尘板15的背部的一侧，吸尘接口1801与污物管道8固定连接，吸尘接口1801与吸尘通道1802的上端固定焊接，吸尘通道1802与吸尘口1803固定连接。
其中，吸尘箱体1内部分别设置有污物储存箱4和水箱5，水箱5设置在吸尘箱体1内腔的底部且与污物储存箱4完全隔绝，污物储存箱4可以用来储存吸入的污物，将水箱5与污物储存箱4完全隔绝，防止污物进入水箱5，污染水箱5内的水或者清洁液。
其中，调节器11上设置有调节按钮，且调节器11内部设置有干湿吸尘电机，通过调节按钮可以控制液压泵6和干湿吸尘电机，在不需要喷洒水或者清洁液的地方可以控制只让干湿吸尘电机工作，同时也可以在不需要吸尘工作的情况下只控制液压泵6工作，对汽车进行清洗。
其中，支撑杆12一端设置有把手13，且把手13表面设置有防滑橡胶，支撑杆12的另一端与活动块14活动铰接，防滑橡胶可以防止支撑杆12从清洁人员手中滑落，同时支撑杆12的另一端与活动块14活动铰接可以使吸尘板15更加方便的贴合汽车表面，对汽车进行清洁。
工作原理：使用时，通过清洁人员手握把手13，用手推动吸尘板15在汽车表面移动，控制调节器11启动吸尘电机对新能源汽车表面进行初步吸尘清洁，再调节液压泵6通过排水管道10对花洒17供水，经过花洒17将水箱5内的水或者清洁液均匀的喷洒在汽车的表面，由吸尘板15后面的清洁海绵1601对汽车表面进行擦拭，同时吸尘装置18还可以将汽车表面残留的水滴吸入污物储存箱4，完成对新能源汽车表面的吸尘清洁，具有简单方便，实用便捷的优点。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。同时在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。且在本实用新型的附图中，填充图案只是为了区别图层，不做其他任何限定。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
