技术领域
本实用新型涉及扶梯领域，具体为一种便携式扶梯。
背景技术
梯子，日常生活用具，该工具由两根长粗杆子做边，中间横穿适合攀爬的横杆，用于爬高，梯子分为升降单梯和升降人字梯。
现有扶梯在移动时需要将整个梯子搬起，使其离开地面进行移动，长距离的搬运劳动强度大，且移动效率低下，不便于携带，存放时占用面积较大。
实用新型内容
本实用新型的目的在于：为了解决现有扶梯在移动时需要将整个梯子搬起，使其离开地面进行移动，长距离的搬运劳动强度大，且移动效率低下，不便于携带，存放时占用面积较大的问题，提供一种便携式扶梯。
为实现上述目的，本实用新型提供如下技术方案：一种便携式扶梯，包括第一扶梯和第二扶梯，所述第一扶梯和第二扶梯的内侧连接有踏板，所述踏板包括外壳，所述外壳的两侧均设置有限位孔，所述外壳的内部设置有连接板，所述连接板的两侧均设置有限位块，所述第二扶梯的内侧设置有滑槽，所述滑槽内部的底端设置有滑块，所述第一扶梯和第二扶梯的底端均设置有万向轮，所述第一扶梯和第二扶梯的一端均安装有背带，所述第二扶梯远离背带的一端设置有卡板。
优选地，所述第一扶梯和第二扶梯的底端均设置有空腔，且第一扶梯和第二扶梯的外侧均设置有调节旋钮。
优选地，两个所述万向轮的上端均连接有分别延伸至第一扶梯和第二扶梯内部的丝杆，两个所述调节旋钮的一侧均连接有分别延伸至第一扶梯和第二扶梯内部的螺杆，所述螺杆与丝杆相匹配。
优选地，所述限位孔的数量为四个，所述限位块通过弹簧与连接板相连接。
优选地，所述外壳通过转轴与第一扶梯铰接，所述连接板通过转轴与滑块铰接。
优选地，所述卡板靠近第二扶梯的一侧设置有卡销，所述卡板通过复位弹簧与第二扶梯相连接，且第二扶梯的表面设置有与卡销相匹配的通孔。
与现有技术相比，本实用新型的有益效果是：本实用新型通过设置的背带和万向轮，搬运梯子时可背着梯子在地面拖动，长距离的搬运降低了人工劳动强度，且移动效率高，使用时通过转动调节旋钮，使得螺杆带动丝杆转动，将万向轮收至空腔内，在不使用扶梯时，在限位块和弹簧的作用下，将第二扶梯向靠近第一扶梯一侧的方向移动，使得连接板收入外壳内，拉开卡板，继续将第二扶梯向靠近第一扶梯一侧的方向移动，使得滑块在滑槽内向上运动，从而将外壳收入至滑槽内，放开卡板，在复位弹簧的作用下带动卡销插入通孔进行限位，通过将第一扶梯和第二扶梯收纳在一起，节省空间的同时便于携带。
附图说明

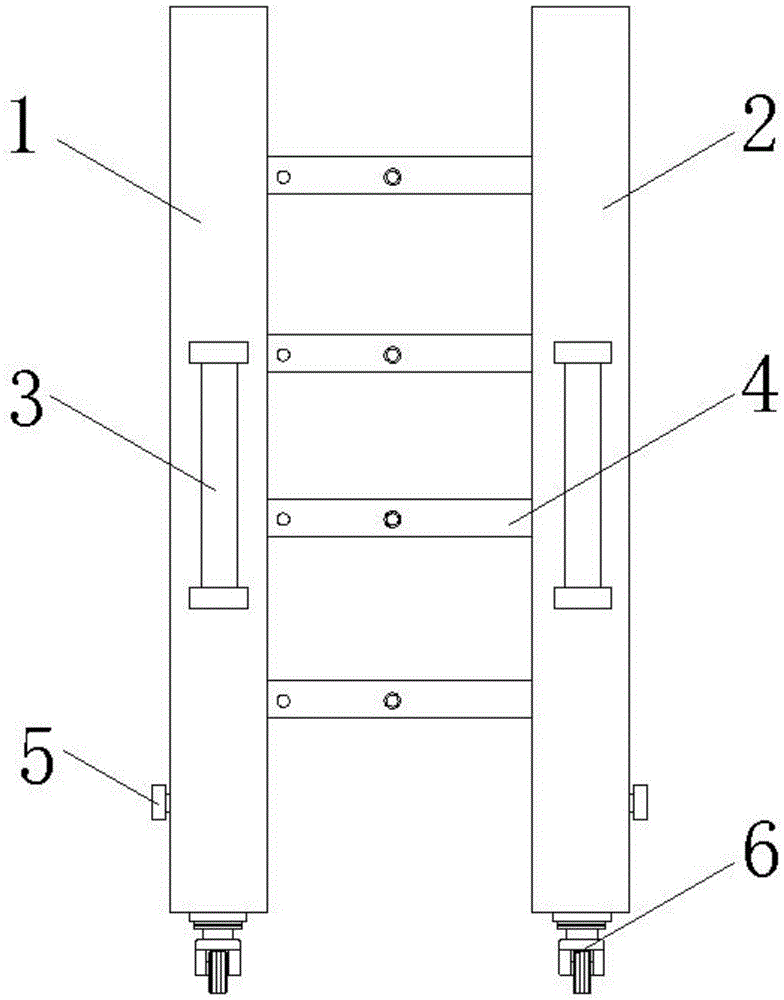

图1为本实用新型的主视图；
图2为本实用新型万向轮的升降结构示意图；
图3为本实用新型踏板的结构示意图；
图4为本实用新型第二扶梯的内部结构示意图。
图中：1、第一扶梯；2、第二扶梯；3、背带；4、踏板；401、外壳；402、连接板；403、限位块；404、限位孔；5、调节旋钮；6、万向轮；7、空腔；8、螺杆；9、丝杆；10、滑槽；11、滑块；12、卡板；13、复位弹簧；14、卡销。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，一种便携式扶梯，包括第一扶梯1和第二扶梯2，第一扶梯1和第二扶梯2的内侧连接有踏板4，踏板4包括外壳401，外壳401的两侧均设置有限位孔404，外壳401的内部设置有连接板402，连接板402的两侧均设置有限位块403，第二扶梯2的内侧设置有滑槽10，滑槽10内部的底端设置有滑块11，第一扶梯1和第二扶梯2的底端均设置有万向轮6，第一扶梯1和第二扶梯2的一端均安装有背带3，第二扶梯2远离背带3的一端设置有卡板12。
本实施中：通过设置的背带3和万向轮6，搬运梯子时可背着梯子在地面拖动，长距离的搬运降低了人工劳动强度，且移动效率高，在不使用扶梯时，将第二扶梯2向靠近第一扶梯1一侧的方向移动，使得连接板402收入外壳401内，拉开卡板12，继续将第二扶梯2向靠近第一扶梯1一侧的方向移动，使得滑块11在滑槽10内向上运动，从而将外壳401收入至滑槽10内，通过将第一扶梯1和第二扶梯2收纳在一起，节省空间的同时便于携带。
请着重参阅图1和图2，第一扶梯1和第二扶梯2的底端均设置有空腔7，且第一扶梯1和第二扶梯2的外侧均设置有调节旋钮5，两个万向轮6的上端均连接有分别延伸至第一扶梯1和第二扶梯2内部的丝杆9，两个调节旋钮5的一侧均连接有分别延伸至第一扶梯1和第二扶梯2内部的螺杆8，螺杆8与丝杆9相匹配，使用时通过转动调节旋钮5，使得螺杆8带动丝杆9转动，将万向轮6收至空腔7内，收放方便，避免影响扶梯的使用。
请着重参阅图3，限位孔404的数量为四个，限位块403通过弹簧与连接板402相连接，外壳401通过转轴与第一扶梯1铰接，连接板402通过转轴与滑块11铰接，在不使用扶梯时，在限位块403和弹簧的作用下，将第二扶梯2向靠近第一扶梯1一侧的方向移动，使得连接板402收入外壳401内。
请着重参阅图4，卡板12靠近第二扶梯2的一侧设置有卡销14，卡板12通过复位弹簧13与第二扶梯2相连接，且第二扶梯2的表面设置有与卡销14相匹配的通孔，拉开卡板12，将第二扶梯2向靠近第一扶梯1一侧的方向移动，使得滑块11在滑槽10内向上运动，从而将外壳401收入至滑槽10内，放开卡板12，在复位弹簧13的作用下带动卡销14插入通孔进行限位。
工作原理：搬运梯子时可通过背带3背着梯子在万向轮6的作用下在地面上拖动，长距离的搬运降低了人工劳动强度，且移动效率高，使用时通过转动调节旋钮5，使得螺杆8带动丝杆9转动，将万向轮6收至空腔7内，收放方便，避免影响扶梯的使用，在不使用扶梯时，在限位块403和弹簧的作用下，将第二扶梯2向靠近第一扶梯1一侧的方向移动，使得连接板402收入外壳401内，拉开卡板12，将第二扶梯2向靠近第一扶梯1一侧的方向移动，使得滑块11在滑槽10内向上运动，从而将外壳401收入至滑槽10内，放开卡板12，在复位弹簧13的作用下带动卡销14插入通孔进行限位，节省空间的同时便于携带。
