技术领域
本实用新型涉及新能源发电技术领域，具体为一种生物质电厂用物料切碎装置。
背景技术
生物质发电是利用生物质所具有的生物质能进行的发电，是可再生能源发电的一种，包括农林废弃物直接燃烧发电、农林废弃物气化发电、垃圾焚烧发电、垃圾填埋气发电、沼气发电，世界生物质发电起源于20世纪70年代，当时，世界性的石油危机爆发后，丹麦开始积极开发清洁的可再生能源，大力推行秸秆等生物质发电，为了利用生物质物料更好在电厂进行发电，通常需要对生物质物料进行切碎，目前市场上的切碎装置大多数结构较复杂，切碎效率低，进而影响电厂的发电效率。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种生物质电厂用物料切碎装置，解决了为了利用生物质物料更好在电厂进行发电，通常需要对生物质物料进行切碎，目前市场上的切碎装置大多数结构较复杂，切碎效率低，进而影响电厂的发电效率的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种生物质电厂用物料切碎装置，包括箱体，所述箱体内壁的左侧面和右侧面均固定连接有导料板，且两个导料板的下表面固定连接有筛板，所述箱体内壁的正面和背面均卡接有第二轴承，且两个第二轴承内套接有第二转轴，所述第二转轴的外表面固定连接有若干个切碎刀，且切碎刀位于箱体内，且第二转轴背面的一端卡接有从动齿轮，且从动齿轮的下方齿轮啮合有主动齿轮，所述主动齿轮卡接在第二电机输出轴正面的一端，且第二电机的机身与横板的上表面固定连接，且横板的正面与箱体的背面固定连接。
优选的，所述箱体的下表面通过伸缩装置与底板的上表面固定连接，且底板的上表面固定连接有两个对称的支撑板，且两个支撑板的相对面均开设有第二滑槽，且第二滑槽内滑动连接有滑轮，且滑轮的右端与箱体的左侧面固定连接，且两个支撑板的相对面均卡接有第一轴承，且两个第一轴承内套接有第一转轴，且第一转轴的外表面卡接有凸轮，且凸轮的上表面与垫块的下表面搭接，且垫块的上表面与箱体的下表面固定连接。
优选的，所述箱体的上表面卡接有进料斗，且箱体的正面设置有出料口，且出料口的正面固定连接有出料阀，且两个导料板的下方均设置有固定板，且两个固定板相远离的两侧面与箱体的内壁固定连接，且两个固定板的相对面与筛板的下表面固定连接，且筛板的上表面开设有若干个筛孔，且筛板的形状为半圆形。
优选的，所述第一转轴的左端与第一电机输出轴的右端固定连接，且第一电机的左侧面与U形板内壁的左侧面固定连接，且U形板的右侧面与支撑板的左侧面固定连接。
优选的，所述伸缩装置包括桶体，且桶体的下表面与底板的上表面固定连接，且桶体内壁的相对面均开设有第一滑槽，且第一滑槽内滑动连接有滑块，且滑块的左侧面固定连接有滑杆，所述滑杆的底端通过弹簧与桶体内壁的下表面固定连接，且滑杆的顶端与箱体的下表面固定连接。
优选的，所述U形板的上表面固定连接有电源，且电源的上表面固定连接有开关，且电源的输出端与开关的输入端通过导线电连接，且开关的输出端分别与第一电机和第二电机的输入端通过导线电连接。
(三)有益效果
本实用新型提供了一种生物质电厂用物料切碎装置，具备以下有益效果：
1、该生物质电厂用物料切碎装置，通过设置进料斗、横板、第二电机、第二轴承、第二转轴、筛板和筛孔，通过第二电机工作带动第二转轴在第二轴承内旋转能够带动切碎刀在箱体内旋转，进而能够切碎由进料斗倒入箱体内的物料，当切碎后的生物质物料小于筛孔直径时会通过筛孔落在箱体内壁的上表面，而大于筛孔直径的生物质物料继续通过切碎刀在筛板的上表面切碎，通过设置第一电机、第一转轴、第一轴承和凸轮，通过第一电机工作带动第一转轴在第一轴承内旋转，当第一转轴旋转时凸轮能够使箱体上下振动，进而提高了对生物质物料的切碎效率，进而能够提高电厂的发电效率。
2、该生物质电厂用物料切碎装置，通过设置第二滑槽、滑轮和伸缩装置使箱体上下振动时箱体不会发生前后偏移，通过设置U形板能够增加第一电机工作时机身的稳固，通过设置横板能够增加第二电机工作时机身的稳固，通过设置导料板和固定板使筛板不会在箱体内发生偏移。
3、该生物质电厂用物料切碎装置，通过设置进料斗方便人们倒入生物质物料进入箱体内，通过设置出料口和出料阀，能够方便人们对经过筛板筛选过后的物料进行取出，方便人们使用，且本实用新型结构紧凑，设计合理，实用性强。
附图说明

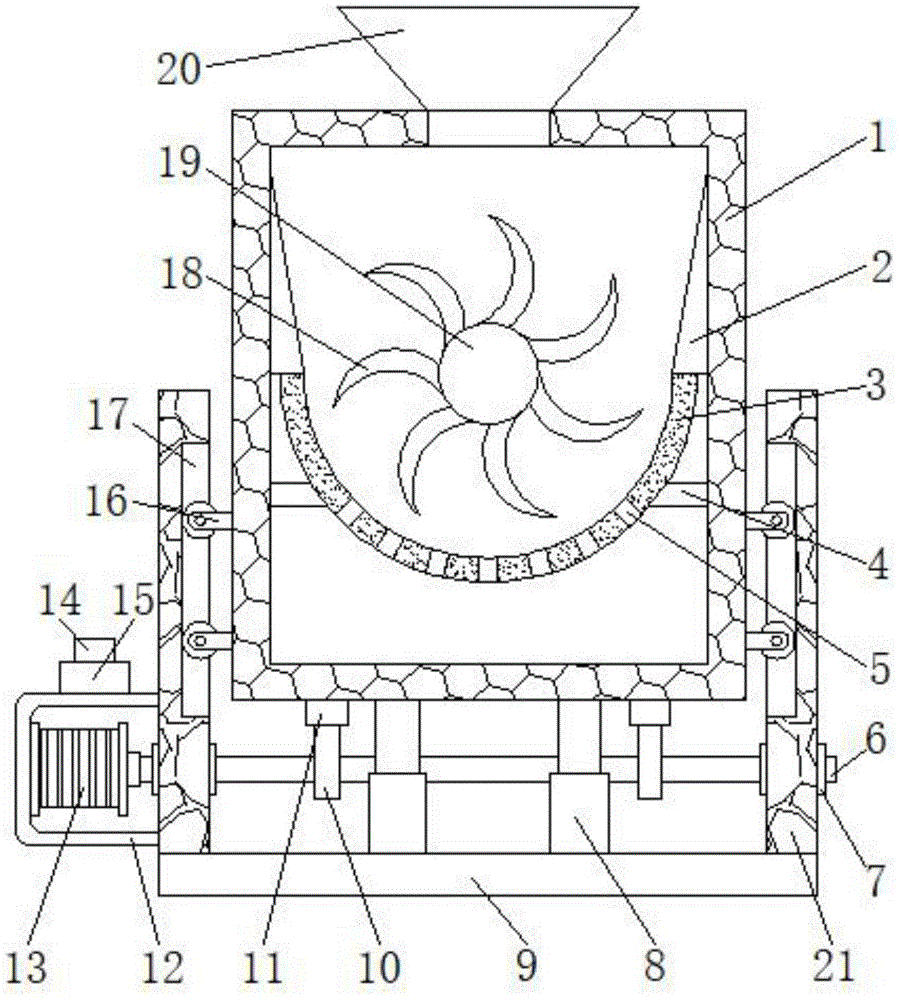

图1为本实用新型正面的剖视结构示意图；
图2为本实用新型俯视的剖面结构示意图；
图3为本实用新型伸缩装置正视的剖面结构示意图；
图4为本实用新型S处放大的结构示意图。
图中：1箱体、2导料板、3筛板、4固定板、5筛孔、6第一转轴、7第一轴承、8伸缩装置、81滑杆、82桶体、83滑块、84第一滑槽、85弹簧、9底板、10凸轮、11垫块、12U形板、13第一电机、14开关、15电源、16滑轮、17第二滑槽、18切碎刀、19第二转轴、20进料斗、21支撑板、22第二轴承、23横板、24第二电机、25主动齿轮、26从动齿轮、27出料口、28出料阀。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-4所示，本实用新型提供一种技术方案：一种生物质电厂用物料切碎装置，包括箱体1，箱体1的上表面卡接有进料斗20，且箱体1的正面设置有出料口27，且出料口27的正面固定连接有出料阀28，通过设置进料斗20方便人们倒入生物质物料进入箱体1内，通过设置出料口27和出料阀28，能够方便人们对经过筛板3筛选过后的物料进行取出，方便人们使用，箱体1内壁的左侧面和右侧面均固定连接有导料板2，且两个导料板2的下表面固定连接有筛板3，且两个导料板2的下方均设置有固定板4，且两个固定板4相远离的两侧面与箱体1的内壁固定连接，且两个固定板4的相对面与筛板3的下表面固定连接，且筛板3的上表面开设有若干个筛孔5，且筛板3的形状为半圆形，通过设置导料板2和固定板4使筛板3不会在箱体1内发生偏移，箱体1内壁的正面和背面均卡接有第二轴承22，通过设置第二轴承22使第二转轴19旋转时不会发生偏移，且两个第二轴承22内套接有第二转轴19，第二转轴19的外表面固定连接有若干个切碎刀18，且切碎刀18位于箱体1内，且第二转轴19背面的一端卡接有从动齿轮26，且从动齿轮26的下方齿轮啮合有主动齿轮25，主动齿轮25卡接在第二电机24输出轴正面的一端，且第二电机24的机身与横板23的上表面固定连接，通过设置横板23能够增加第二电机24工作时机身的稳固，且横板23的正面与箱体1的背面固定连接，通过设置第二电机24、第二轴承22、第二转轴19、筛板3和筛孔5，通过第二电机24工作带动第二转轴19在第二轴承22内旋转能够带动切碎刀18在箱体1内旋转，进而能够切碎由进料斗20倒入箱体1内的物料，当切碎后的生物质物料小于筛孔5直径时会通过筛孔5落在箱体1内壁的上表面，而大于筛孔5直径的生物质物料继续通过切碎刀18在筛板3的上表面切碎，箱体1的下表面通过伸缩装置8与底板9的上表面固定连接，伸缩装置8包括桶体82，且桶体82的下表面与底板9的上表面固定连接，且桶体82内壁的相对面均开设有第一滑槽84，且第一滑槽84内滑动连接有滑块83，且滑块83的左侧面固定连接有滑杆81，滑杆81的底端通过弹簧85与桶体82内壁的下表面固定连接，且滑杆81的顶端与箱体1的下表面固定连接，且底板9的上表面固定连接有两个对称的支撑板21，通过设置支撑板21能够保证箱体1上下振动时箱体1不会发生左右偏移，且两个支撑板21的相对面均开设有第二滑槽17，且第二滑槽内17滑动连接有滑轮16，且滑轮16的右端与箱体1的左侧面固定连接，通过设置第二滑槽17、滑轮16和伸缩装置8使箱体1上下振动时箱体1不会发生前后偏移，且两个支撑板21的相对面均卡接有第一轴承7，且两个第一轴承7内套接有第一转轴6，通过设置第一轴承7使第一转轴6旋转时不会发生偏移，第一转轴6的左端与第一电机13输出轴的右端固定连接，且第一电机13的左侧面与U形板12内壁的左侧面固定连接，且U形板12的右侧面与支撑板21的左侧面固定连接，通过设置U形板12能够增加第一电机13工作时机身的稳固，U形板12的上表面固定连接有电源15，且电源15的上表面固定连接有开关14，且电源15的输出端与开关14的输入端通过导线电连接，且开关14的输出端分别与第一电机13和第二电机24的输入端通过导线电连接，且第一转轴6的外表面卡接有凸轮10，通过设置第一电机13、第一转轴6、第一轴承7和凸轮10，通过第一电机13工作带动第一转轴6在第一轴承7内旋转，当第一转轴6旋转时凸轮10能够使箱体1上下振动，进而提高了对生物质物料的切碎效率，进而能够提高电厂的发电效率，且凸轮10的上表面与垫块11的下表面搭接，通过设置垫块11使凸轮10旋转时不会与箱体1的下表面直接接触，减少箱体1下表面的磨损，且垫块11的上表面与箱体1的下表面固定连接。
使用时，当需要对生物质物料切碎时，首先通过进料斗20倒入待切碎的生物质物料，然后通过开关14控制第二电机24工作带动第二转轴19在第二轴承22内旋转能够带动切碎刀18在箱体1内旋转，然后通过开关14控制第一电机13工作带动第一转轴6在第一轴承7内旋转，进而能够使凸轮10带动箱体1上下振动，当第一电机13和第二电机24工作一段时间后，切碎后的物料会从筛孔5落在箱体1内壁的上表面，当箱体1内的物料切碎结束时，通过开关14分别控制第一电机13和第二电机24停止工作，然后通过控制出料阀28从出料口27取出箱体1内的物料，当取料完成后，最后控制出料阀28对出料口27进行封闭。
综上可得，1、该生物质电厂用物料切碎装置，通过设置进料斗20、横板23、第二电机24、第二轴承22、第二转轴19、筛板3和筛孔5，通过第二电机24工作带动第二转轴19在第二轴承22内旋转能够带动切碎刀18在箱体1内旋转，进而能够切碎由进料斗20倒入箱体1内的物料，当切碎后的生物质物料小于筛孔5直径时会通过筛孔5落在箱体1内壁的下表面，而大于筛孔5直径的生物质物料继续通过切碎刀18在筛板3的上表面切碎，通过设置第一电机13、第一转轴6、第一轴承7和凸轮10，通过第一电机13工作带动第一转轴6在第一轴承7内旋转，当第一转轴6旋转时凸轮10能够使箱体1上下振动，进而提高了对生物质物料的切碎效率，进而能够提高电厂的发电效率。
2、该生物质电厂用物料切碎装置，通过设置第二滑槽17、滑轮16和伸缩装置8使箱体1上下振动时箱体1不会发生前后偏移，通过设置U形板12能够增加第一电机13工作时机身的稳固，通过设置横板23能够增加第二电机24工作时机身的稳固，通过设置导料板2和固定板4使筛板3不会在箱体1内发生偏移。
3、该生物质电厂用物料切碎装置，通过设置进料斗20方便人们倒入生物质物料进入箱体1内，通过设置出料口27和出料阀28，能够方便人们对经过筛板3筛选过后的物料进行取出，方便人们使用，且本实用新型结构紧凑，设计合理，实用性强。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
