技术领域
本实用新型涉及登山杖技术领域，具体为一种方便存放的拼接式旅游用登山杖。
背景技术
登山杖可以让户外登山穿越活动带来很多的好处，如提高步行的稳定性，减轻腿部的负担，行走时使用登山杖可以减轻施予腿部和膝盖等肌肉关节的力量，让腿部感觉更舒服，登山杖一般结构比较固定，如何方便用户存放是很重要的一个问题。
现在市场上的登山杖装置不便于用户进行拼接安装，结构固定不便于收纳存放，夜间使用时不能够提供备用照明，没有较高的警示作用，针对上述情况，在现有的登山杖装置基础上进行技术创新，为此我们提出一种能够通过拼接方式进行安装，结构简单方便用户进行收纳存放，夜间使用时能够提供备用照明，具有较高的警示作用的方便存放的拼接式旅游用登山杖。
针对上述问题，急需在原有登山杖装置的基础上进行创新设计。
实用新型内容
本实用新型的目的在于提供一种方便存放的拼接式旅游用登山杖，以解决上述背景技术中提出一般的登山杖装置便于用户进行拼接安装，结构固定不便于收纳存放，夜间使用时不能够提供备用照明，没有较高的警示作用的问题。
为实现上述目的，本实用新型提供如下技术方案：一种方便存放的拼接式旅游用登山杖，包括握把和套杆，所述握把的端部安装有锁紧环，且锁紧环的内侧衔接有腕带，并且腕带的端部安装有铃铛，所述握把的下方安装有螺纹筒，且螺纹筒的内侧衔接有螺纹杆，所述螺纹筒的边侧安装有照明灯，且照明灯的端部焊接有安装块，所述安装块的外侧安装有滑块，且滑块的边侧预留有滑槽，并且滑块的中间位置安装有第一螺钉，所述套杆位于螺纹杆的下方，且套杆的边侧预留有第一卡槽，所述套杆的外侧衔接有套筒，且套筒的边侧贯穿有固定杆，并且固定杆的端部安装有第二螺钉，所述套筒的中间位置预留有放置槽，且放置槽的内侧安装有荧光条，所述荧光条的一端预留有第二卡槽，且第二卡槽的内侧安装有卡块。
优选的，所述螺纹筒与螺纹杆之间为螺纹连接，且螺纹筒与握把之间为一体化设置。
优选的，所述滑块通过滑槽与螺纹筒构成滑动结构，且滑块的长度大于安装块的长度。
优选的，所述套杆与固定杆之间为相互垂直设置，且固定杆与套杆通过第二螺钉构成可拆卸结构。
优选的，所述第一卡槽等间距分布于套杆上，且第一卡槽关于套杆的中轴线对称设置。
优选的，所述第二卡槽与卡块之间为卡合连接，且卡块的中轴线与荧光条的中轴线相互平行。
与现有技术相比，本实用新型的有益效果如下：
1.本实用新型握把在安装时，通过旋转握把将螺纹杆旋进螺纹筒内侧，这样握把就能够安装完成，握把设置的角度方便用户更好的握住，握把端部安装了腕带，用户在握紧握把前，将腕带穿在手腕上，然后用锁紧环对腕带的长度进行调节，用户握着握把行走时，铃铛发出声响，能够在夜晚行走时，给身边人提供注意力，保护了用户的安全；
2.本实用新型照明灯在夜晚时能够向前发出灯光，给用户提供照明作用，照明灯在安装时，首先将安装块对准螺纹筒的边侧，然后将滑块通过滑槽向左滑动，滑动至合适位置后，使用第一螺钉将滑块与安装块进行固定，这样能够方便用户对照明灯的安装，也方便用户将照明灯拆卸进行充电；
3.本实用新型套杆不用时可以向下按压，使套杆挤入套筒内部进行收纳，套杆在安装时，首先用户将套杆向上拉起至合适高度，然后将第一卡槽与套筒的槽口贴合，接着将固定杆贯穿过第一卡槽，最后通过第二螺钉将固定杆固定至合适位置，这样能够方便用户存放本装置，用户能够通过拼接的方式将本装置进行安装。
附图说明

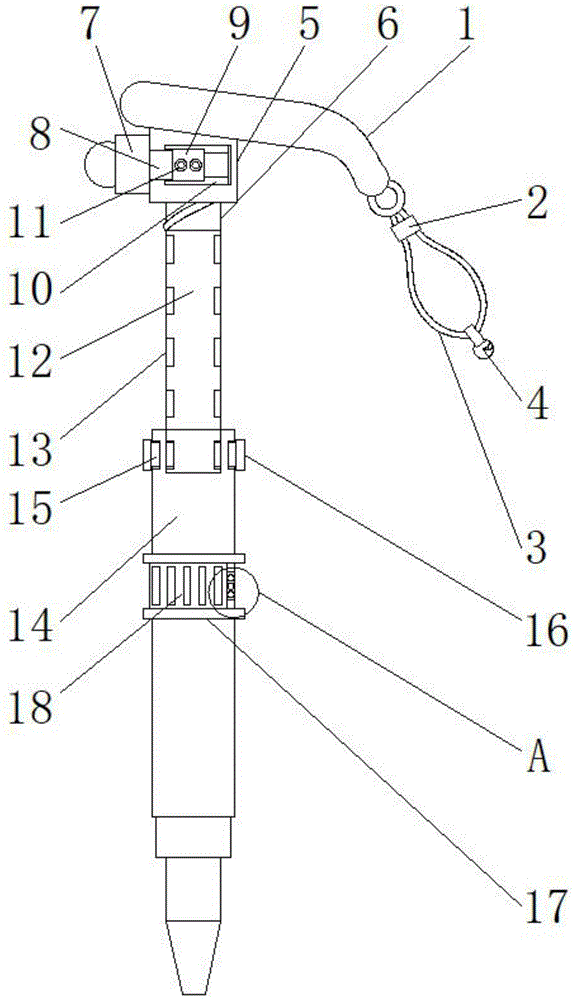

图1为本实用新型整体剖视结构示意图；
图2为本实用新型图1中A处结构放大示意图；
图3为本实用新型卡块卡合结构示意图。
图中：1、握把；2、锁紧环；3、腕带；4、铃铛；5、螺纹筒；6、螺纹杆；7、照明灯；8、安装块；9、滑块；10、滑槽；11、第一螺钉；12、套杆；13、第一卡槽；14、套筒；15、固定杆；16、第二螺钉；17、放置槽；18、荧光条；19、第二卡槽；20、卡块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-2，本实用新型提供一种技术方案：一种方便存放的拼接式旅游用登山杖，包括握把1、锁紧环2、腕带3、铃铛4、螺纹筒5、螺纹杆6、照明灯7、安装块8、滑块9、滑槽10、第一螺钉11、套杆12、第一卡槽13、套筒14、固定杆15、第二螺钉16、放置槽17、荧光条18、第二卡槽19和卡块20，握把1的端部安装有锁紧环2，且锁紧环2的内侧衔接有腕带3，并且腕带3的端部安装有铃铛4，握把1的下方安装有螺纹筒5，且螺纹筒5的内侧衔接有螺纹杆6，螺纹筒5的边侧安装有照明灯7，且照明灯7的端部焊接有安装块8，安装块8的外侧安装有滑块9，且滑块9的边侧预留有滑槽10，并且滑块9的中间位置安装有第一螺钉11，套杆12位于螺纹杆6的下方，且套杆12的边侧预留有第一卡槽13，套杆12的外侧衔接有套筒14，且套筒14的边侧贯穿有固定杆15，并且固定杆15的端部安装有第二螺钉16，套筒14的中间位置预留有放置槽17，且放置槽17的内侧安装有荧光条18，荧光条18的一端预留有第二卡槽19，且第二卡槽19的内侧安装有卡块20；
进一步的，螺纹筒5与螺纹杆6之间为螺纹连接，且螺纹筒5与握把1之间为一体化设置，握把1在安装时，通过旋转握把1将螺纹杆6旋进螺纹筒5内侧，这样握把1就能够安装完成，握把1设置的角度方便用户更好的握住，握把1端部安装了腕带3，用户在握紧握把1前，将腕带3穿在手腕上，然后用锁紧环2对腕带3的长度进行调节，用户握着握把1行走时，铃铛4发出声响，能够在夜晚行走时，给身边人提供注意力，保护了用户的安全；
进一步的，滑块9通过滑槽10与螺纹筒5构成滑动结构，且滑块9的长度大于安装块8的长度，照明灯7在夜晚时能够向前发出灯光，给用户提供照明作用，照明灯7在安装时，首先将安装块8对准螺纹筒5的边侧，然后将滑块9通过滑槽10向左滑动，滑动至合适位置后，使用第一螺钉11将滑块9与安装块8进行固定，这样能够方便用户对照明灯7的安装，也方便用户将照明灯7拆卸进行充电；
进一步的，套杆12与固定杆15之间为相互垂直设置，且固定杆15与套杆12通过第二螺钉16构成可拆卸结构，套杆12不用时可以向下按压，使套杆12挤入套筒14内部进行收纳，套杆12在安装时，首先用户将套杆12向上拉起至合适高度，然后将第一卡槽13与套筒14的槽口贴合，接着将固定杆15贯穿过第一卡槽13，最后通过第二螺钉16将固定杆15固定至合适位置，这样能够方便用户存放本装置，用户能够通过拼接的方式将本装置进行安装；
进一步的，第一卡槽13等间距分布于套杆12上，且第一卡槽13关于套杆12的中轴线对称设置，第一卡槽13在套杆12两侧均预留有5个，这样能够方便用户根据需求高度将套杆12固定至需求高度，方便用户的使用；
进一步的，第二卡槽19与卡块20之间为卡合连接，且卡块20的中轴线与荧光条18的中轴线相互平行，荧光条18在安装时，首先将荧光条18放置于放置槽17内侧，然后将荧光条18两端的卡块20与第二卡槽19进行卡合，这样荧光条18就能固定在放置槽17的内侧，荧光条18在夜晚时能够发出光亮，给用户周边环境提供警示作用。
工作原理：在使用该方便存放的拼接式旅游用登山杖时，首先，握把1在安装时，通过旋转握把1将螺纹杆6旋进螺纹筒5内侧，这样握把1就能够安装完成，握把1端部安装了腕带3，用户在握紧握把1前，将腕带3穿在手腕上，然后用锁紧环2对腕带3的长度进行调节，用户握着握把1行走时，铃铛4发出声响，能够在夜晚行走时，给身边人提供注意力，照明灯7在夜晚时能够向前发出灯光，给用户提供照明作用，然后，照明灯7在安装时，首先将安装块8对准螺纹筒5的边侧，然后将滑块9通过滑槽10向左滑动，滑动至合适位置后，使用第一螺钉11将滑块9与安装块8进行固定，接着，套杆12不用时可以向下按压，使套杆12挤入套筒14内部进行收纳，套杆12在安装时，首先用户将套杆12向上拉起至合适高度，然后将第一卡槽13与套筒14的槽口贴合，接着将固定杆15贯穿过第一卡槽13，最后通过第二螺钉16将固定杆15固定至合适位置，最后，荧光条18在安装时，首先将荧光条18放置于放置槽17内侧，然后将荧光条18两端的卡块20与第二卡槽19进行卡合，这样荧光条18就能固定在放置槽17的内侧。
