技术领域
本实用新型涉及地垫技术领域，具体为一种便于清洗的地垫。
背景技术
地垫是一种能有效地在入口处刮除泥尘和水份，保持室内地面整洁的产品。特点是弹性柔软，脚感舒适，含有独特的抗紫外线添加剂，防止褪色及脆化现象，能承受日晒雨淋的室外环境，现在很多公司或是公共场所都会放置地垫，因此地垫的性能非常重要，在对现有的地垫进行研究和实践中我们发现，现有的地垫在清洗时需要将整个地垫结构进行清洗，由于很多地垫体积较大、厚度较厚导致清洗非常困难，同时由于公司或公共场所的地垫使用人数较多，且在阴雨天气鞋底泥土较多在地垫上清理不干净，对地垫的污染也很大，由于现在的地面铺设有地板或是地砖，表面比较光滑，地垫经常会在地面滑动，不利于使用，因此我们提出了一种便于清洗的地垫。
实用新型内容
针对现有技术的不足，本实用新型提供了一种便于清洗的地垫，具备清洗方便，除尘效果好，安全稳定的优点，解决了上述背景技术中提出的现有的地垫在清洗时需要将整个地垫结构进行清洗，由于很多地垫体积较大、厚度较厚导致清洗非常困难，同时由于公司或公共场所的地垫使用人数较多，且在阴雨天气鞋底泥土较多在地垫上清理不干净，对地垫的污染也很大，由于现在的地面铺设有地板或是地砖，表面比较光滑，地垫经常会在地面滑动，不利于使用的问题。
为实现以上清洗方便，除尘效果好，安全稳定的目的，本实用新型通过以下技术方案予以实现：一种便于清洗的地垫，包括防滑层，所述防滑层的底部开设有套接槽，所述防滑层的上表面固定连接有海绵层，所述海绵层的上表面固定安装有橡胶层，所述橡胶层的内腔开设有固定槽，所述橡胶层的上表面固定连接有下置魔术贴，所述下置魔术贴上表面的中部粘连有第一上置魔术贴，所述下置魔术贴上表面的两侧粘连有第二上置魔术贴，所述第一上置魔术贴的上表面固定安装有连接层，所述第二上置魔术贴的上表面固定连接有橡胶除尘条。
优选的，所述套接槽的内腔的顶部固定安装有地面吸附盘，所述地面吸附盘的底部延伸至防滑层的外部，所述地面吸附盘侧面的厚度与地面吸附盘内腔的高度相等。
优选的，所述橡胶除尘条与连接层的底部均开设有橡胶固定柱，所述橡胶固定柱的一端活动套接至固定槽的内腔。
优选的，所述橡胶除尘条的数量为两个，两个所述橡胶除尘条的内腔开设有收集槽，所述橡胶除尘条的一端开设有为位于收集槽一端的排水槽，所述橡胶除尘条的顶部固定连接有位于收集槽上方的橡胶刮土板。
优选的，所述连接层的内腔开设有集水室，所述连接层的上表面开设有漏液孔，所述漏液孔延伸至集水室的内腔，所述连接层的上表面固定连接有毯面，所述集水室的一侧固定连接有软管，且软管活动套接延伸至液体收集板的内腔。
优选的，所述海绵层的背面固定安装有液体收集板，所述液体收集板的内腔为空心结构，所述液体收集板的是上表面与连接层的上表面相平行。
本实用新型提供了一种便于清洗的地垫，具备以下有益效果：
1、该便于清洗的地垫，通过在下置魔术贴的表面设置下置魔术贴，利用第一上置魔术贴以及第二上置魔术贴分别使连接层以及橡胶除尘条安装在下置魔术贴的表面，便于进行拆卸清洗，避免了传统地垫在清洗时需要将地垫的整个结构进行清洗较为不便的问题，提高了该便于清洗的地垫的便捷性，同时通过漏液孔和集水室的配合使用，使毯面上的液体通过漏液孔漏入集水室的内腔，避免毯面表面液体过多泄漏造成污染，提高了该便于清洗的地垫的稳定性。
2、该便于清洗的地垫，通过地面吸附盘和套接槽的配合，在对该地垫进行安装时，利用地面吸附盘可以使地垫与地面进行吸附，进而避免了传统地垫容易滑动的问题，同时利用套接槽对吸附时的地面吸附盘进行收置，使地面吸附盘与防滑层处于平面上，避免地垫受到外力时对地面吸附盘造成损坏的问题，提高了该便于清洗的地垫的稳定性，同时通过橡胶刮土板和收集槽的配合，利用橡胶刮土板可以将鞋底的泥土进行刮除，刮下的泥土通过收集槽进行收集，提高了该便于清洗的地垫的实用性。
附图说明

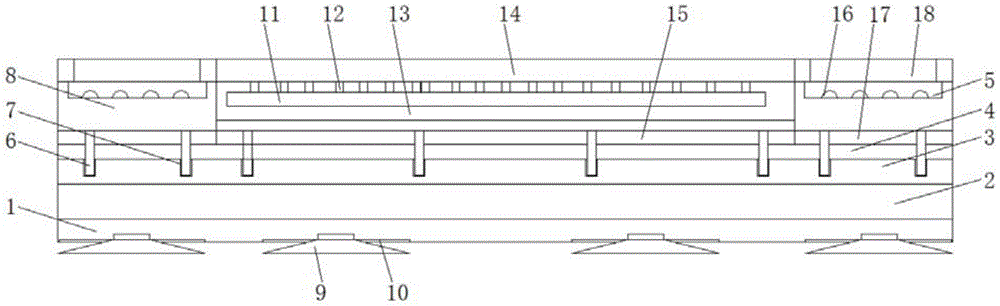

图1为本实用新型结构示意图；
图2为本实用新型连接层的结构示意图；
图3为本实用新型俯视的结构示意图。
图中：1、防滑层；2、海绵层；3、橡胶层；4、下置魔术贴；5、收集槽；6、橡胶固定柱；7、固定槽；8、橡胶除尘条；9、地面吸附盘；10、套接槽；11、集水室；12、漏液孔；13、连接层；14、毯面；15、第一上置魔术贴；16、排水槽；17、第二上置魔术贴；18、橡胶刮土板；19、软管；20、液体收集板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
请参阅图1至图3，本实用新型提供一种技术方案：一种便于清洗的地垫，包括防滑层1，防滑层1的底部开设有套接槽10，套接槽10的内腔的顶部固定安装有地面吸附盘9，地面吸附盘9的底部延伸至防滑层1的外部，地面吸附盘9侧面的厚度与地面吸附盘9内腔的高度相等，通过地面吸附盘9的使用，利用地面吸附盘9与地面进行吸附，进而对该地垫进行固定，避免了传统地垫在地面滑动的问题，同时利用套接槽10在地面吸附盘9与地面进行吸附后，地面吸附盘9的侧面收缩至套接槽10的内腔，进而避免了在地垫受力时损坏地面吸附盘9的问题，提高了该便于清洗的地垫的稳定性，防滑层1的上表面固定连接有海绵层2，海绵层2的背面固定安装有液体收集板20，液体收集板20的内腔为空心结构，液体收集板20的是上表面与连接层13的上表面相平行，利用液体收集板20对水进行储存，便与后期进行清理，海绵层2的上表面固定安装有橡胶层3，橡胶层3的内腔开设有固定槽7，橡胶层3的上表面固定连接有下置魔术贴4，下置魔术贴4上表面的中部粘连有第一上置魔术贴15，通过设置下置魔术贴4和第一上置魔术贴15以及第二上置魔术贴17，在对连接层13以及毯面14进行清洗时，利用下置魔术贴4和第一上置魔术贴15以及第二上置魔术贴17进行粘连，便于进行拆卸，进而改变了传统地垫清洗时需要将整个地垫结构进行清洗的方式，避免了传统地垫清洗时由于重量和厚度较大导致清洗困难的问题，提高了该便于清洗的地垫的清洗便捷性，下置魔术贴4上表面的两侧粘连有第二上置魔术贴17，第一上置魔术贴15的上表面固定安装有连接层13，连接层13的内腔开设有集水室11，连接层13的上表面开设有漏液孔12，漏液孔12延伸至集水室11的内腔，连接层13的上表面固定连接有毯面14，集水室11的一侧固定连接有软管19，且软管19活动套接延伸至液体收集板20的内腔，通过漏液孔12和集水室11的配合使用，在毯面14上的水过多时通过漏液孔12可以将毯面14吸收不了的水排入集水室11的内腔，避免出现水渍泄露造成污染的问题，同时利用软管19可以将水排入液体收集板20的内腔进行收集，避免踩压毯面14时水渗出，提高了该便于清洗的地垫的实用性和吸水性，第二上置魔术贴17的上表面固定连接有橡胶除尘条8，橡胶除尘条8与连接层13的底部均开设有橡胶固定柱6，橡胶固定柱6的一端活动套接至固定槽7的内腔，通过橡胶固定柱6和固定槽7的配合，在对橡胶除尘条8以及连接层13进行安装时进行限位，实现二次固定，同时可以避免橡胶除尘条8和连接层13的位置偏移的问题，提高了该便于清洗的地垫的稳定性，橡胶除尘条8的数量为两个，两个橡胶除尘条8的内腔开设有收集槽5，橡胶除尘条8的一端开设有为位于收集槽5一端的排水槽16，橡胶除尘条8的顶部固定连接有位于收集槽5上方的橡胶刮土板18，通过橡胶刮土板18可以对鞋底的泥土进行刮出，避免了传统地垫使用时，鞋底泥土多时会对地垫造成严重污染，影响地垫使用，同时也保证了鞋底的清洁度，提高了该便于清洗的地垫的功能性和除尘效果，同时利用收集槽5对灰尘泥土进行收集，同时通过排水槽16便于排出收集槽5内的水渍。
综上，该便于清洗的地垫，使用时，首先将该地垫放置在指定位置，将地面清理干净，按压地垫使地面吸附盘9与地面吸附，然后安装连接层13，将连接层13底部的橡胶固定柱6与固定槽7对准，进行按压，使第一上置魔术贴15与下置魔术贴4进行粘连，橡胶固定柱6套接至固定槽7的内腔，将软管19塞入液体收集板20的内腔，然后再将橡胶除尘条8底部的橡胶固定柱6对准固定槽7，进行按压，使第二上置魔术贴17和下置魔术贴4粘连，鞋底泥土很少时在毯面14的表面摩擦，泥土较多时将鞋底与橡胶刮土板18接触进行上下移动，刮下泥土，即可。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
