技术领域
本实用新型涉及除尘清灰装置领域，特别是涉及一种机房地面除尘装置。
背景技术
很多学校都设有计算机机房，机房面向全校开放。主要承担学生的计算机学习上机。机房设施齐全，一人一机，是教学实验上机的理想场所。但是计算机机房中的灰尘会影响计算机的正常工作，甚至影响计算机的使用寿命。
实用新型内容
本实用新型的目的是提供一种机房地面除尘装置，可以清除机房地面的灰尘，延长计算机的使用寿命。
本实用新型的目的通过以下技术方案来实现：
一种机房地面除尘装置，包括推动机架、清扫机构、集尘箱和箱体固定机构，所述的清扫机构转动连接在推动机架的前端，所述的集尘箱滑动连接在推动机架的下端，且位于清扫机构的正后方，所述的箱体固定机构滑动连接在推动机架的上端且与集尘箱的两端滑动连接。
所述的推动机架包括侧板、上连接板、滚轮、滑杆、限位环、推杆支板、推杆、滑槽板、滚轮轴和清扫刷挡板，侧板设有两个，两个侧板的后部上端分别与上连接板的两端固定连接，滚轮轴固定连接在两个侧板的后端，滚轮设有两个，两个滚轮分别通过轴承转动连接在滚轮轴的两端，滚轮绕滚轮轴转动且轴向固定，滑杆设有两个，两个滑杆的下端均固定连接在上连接板的上端面，两个滑杆的上端均固定连接有限位环，推杆支板设有两个，两个推杆支板的下端分别固定连接在上连接板后端的左右两侧，推杆的两端分别固定连接在两个推杆支板的上端，滑槽板设有两个，两个滑槽板的两端分别固定连接在两个侧板上，两个滑槽板对向设置，清扫刷挡板的两端分别固定连接在两个侧板的前端，清扫机构与两个侧板转动连接，集尘箱与两个滑槽板滑动连接，箱体固定机构与两个滑杆滑动连接。
所述的清扫机构包括清扫轴、清扫辊、清扫毛刷、清扫带轮、电机带轮和电机，清扫轴与两个侧板通过轴承转动连接，清扫轴绕其轴线转动且轴向固定，清扫辊固定连接在清扫轴上，清扫辊位于两个侧板之间，清扫辊上均匀设置有清扫毛刷，清扫带轮固定连接在清扫轴的一端，电机固定连接在清扫刷挡板上，电机带轮固定连接在电机的输出轴上，清扫带轮与电机带轮通过带传动连接，清扫刷挡板与清扫毛刷滑动连接。
所述的集尘箱包括收灰箱、拉手和滑板，拉手设有两个，两个拉手分别固定连接在收灰箱两端，滑板固定连接在收灰箱的上端，滑板的前后两端分别滑动连接在两个滑槽板内，收灰箱的前端位于清扫辊的正后方，箱体固定机构的两端与收灰箱的两端滑动连接。
所述的箱体固定机构包括锁定侧板、上滑板、弹簧和拉杆，锁定侧板的上端固定连接在上滑板的两端，上滑板滑动连接在两个滑杆上，拉杆固定连接在上滑板的中部，弹簧设有两个，两个弹簧分别套设在两个滑杆上，弹簧位于上滑板与限位环之间，锁定侧板与收灰箱的两侧滑动连接。
所述的收灰箱的前端设置有挡灰棱。
本实用新型的有益效果：本实用新型提供一种机房地面除尘装置，通过推动机架、清扫机构、集尘箱和箱体固定机构的使用，可以清除机房地面的灰尘，延长计算机的使用寿命。
附图说明

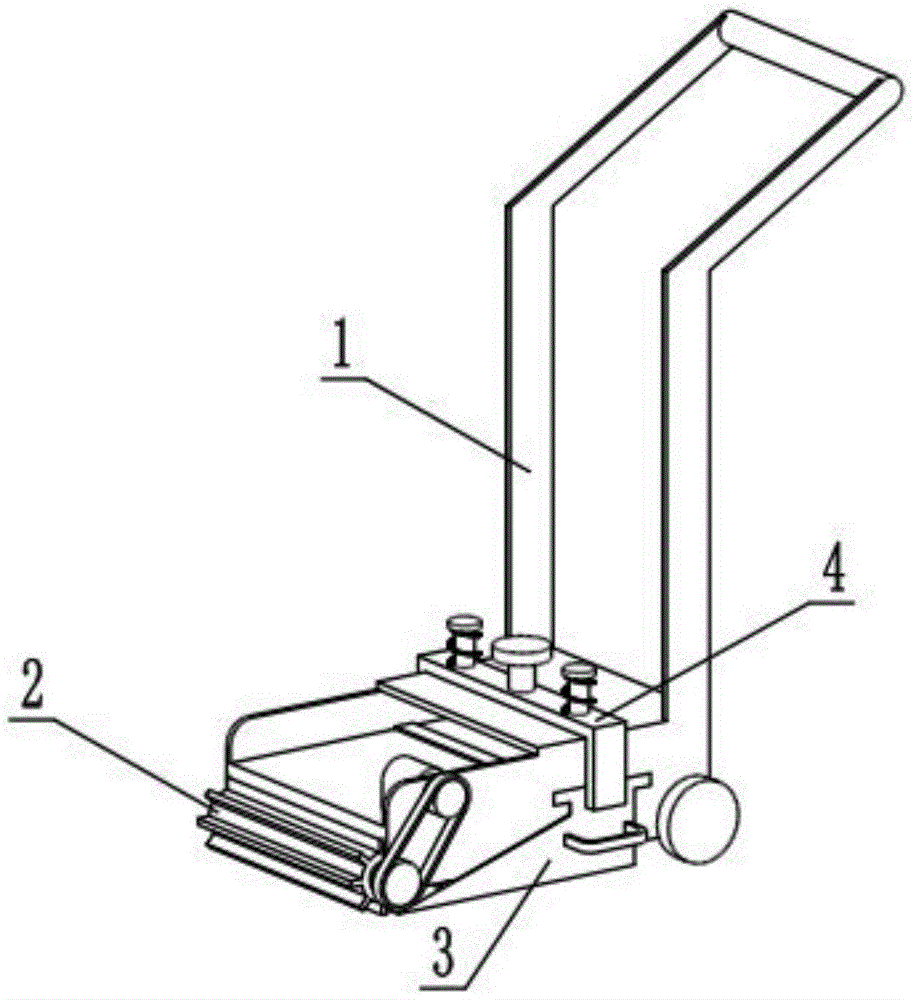

图1是本实用新型的整体结构示意图；
图2是本实用新型的整体剖视示意图；
图3是本实用新型的推动机架结构示意图一；
图4是本实用新型的推动机架结构示意图二；
图5是本实用新型的清扫机构结构示意图；
图6是本实用新型的集尘箱结构示意图；
图7是本实用新型的箱体固定机构结构示意图。
图中：推动机架1；侧板1-1；上连接板1-2；滚轮1-3；滑杆1-4；限位环1-5；推杆支板1-6；推杆1-7；滑槽板1-8；滚轮轴1-9；清扫刷挡板1-10；清扫机构2；清扫轴2-1；清扫辊2-2；清扫毛刷2-3；清扫带轮2-4；电机带轮2-5；电机2-6；集尘箱3；收灰箱3-1；拉手3-2；滑板3-3；箱体固定机构4；锁定侧板4-1；上滑板4-2；弹簧4-3；拉杆4-4。
具体实施方式
下面结合附图1-7对本实用新型作进一步详细说明。
具体实施方式一：
如图1-7所示，一种机房地面除尘装置，包括推动机架1、清扫机构2、集尘箱3和箱体固定机构4，所述的清扫机构2转动连接在推动机架1的前端，所述的集尘箱3滑动连接在推动机架1的下端，且位于清扫机构2的正后方，所述的箱体固定机构4滑动连接在推动机架1的上端且与集尘箱3的两端滑动连接。
在使用时，启动清扫机构2，然后移动推动机架1，清扫机构2将会把推动机架1前端下方的灰尘清扫入集尘箱3内，当需要倾倒集尘箱3时，向上拉动箱体固定机构4，使集尘箱3可以从推动机架1的任意一侧滑出，当集尘箱3倒出灰尘并滑入推动机架1后，松开箱体固定机构4，箱体固定机构4将会自动锁定集尘箱3。
具体实施方式二：
如图1-7所示，所述的推动机架1包括侧板1-1、上连接板1-2、滚轮1-3、滑杆1-4、限位环1-5、推杆支板1-6、推杆1-7、滑槽板1-8、滚轮轴1-9和清扫刷挡板1-10，侧板1-1设有两个，两个侧板1-1的后部上端分别与上连接板1-2的两端固定连接，滚轮轴1-9固定连接在两个侧板1-1的后端，滚轮1-3设有两个，两个滚轮1-3分别通过轴承转动连接在滚轮轴1-9的两端，滚轮1-3绕滚轮轴1-9转动且轴向固定，滑杆1-4设有两个，两个滑杆1-4的下端均固定连接在上连接板1-2的上端面，两个滑杆1-4的上端均固定连接有限位环1-5，推杆支板1-6设有两个，两个推杆支板1-6的下端分别固定连接在上连接板1-2后端的左右两侧，推杆1-7的两端分别固定连接在两个推杆支板1-6的上端，滑槽板1-8设有两个，两个滑槽板1-8的两端分别固定连接在两个侧板1-1上，两个滑槽板1-8对向设置，清扫刷挡板1-10的两端分别固定连接在两个侧板1-1的前端，清扫机构2与两个侧板1-1转动连接，集尘箱3与两个滑槽板1-8滑动连接，箱体固定机构4与两个滑杆1-4滑动连接。
在使用推动机架1时，使用者推动推杆1-7，推杆1-7通过推杆支板1-6带动上连接板1-2和侧板1-1，侧板1-1通过滚轮轴1-9推动滚轮1-3，使整个装置移动，滑杆1-4和限位环1-5用于安装箱体固定机构4，滑槽板1-8用于安装集尘箱3，清扫刷挡板1-10用刮下清扫机构2所携带的灰尘。
具体实施方式三：
如图1-7所示，所述的清扫机构2包括清扫轴2-1、清扫辊2-2、清扫毛刷2-3、清扫带轮2-4、电机带轮2-5和电机2-6，清扫轴2-1与两个侧板1-1通过轴承转动连接，清扫轴2-1绕其轴线转动且轴向固定，清扫辊2-2固定连接在清扫轴2-1上，清扫辊2-2位于两个侧板1-1之间，清扫辊2-2上均匀设置有清扫毛刷2-3，清扫带轮2-4固定连接在清扫轴2-1的一端，电机2-6固定连接在清扫刷挡板1-10上，电机带轮2-5固定连接在电机2-6的输出轴上，清扫带轮2-4与电机带轮2-5通过带传动连接，清扫刷挡板1-10与清扫毛刷2-3滑动连接。
在使用清扫机构2时，电机2-6接电启动，电机2-6通过电机带轮2-5带传动清扫带轮2-4，清扫带轮2-4通过清扫轴2-1带动清扫辊2-2转动，清扫辊2-2上的清扫毛刷2-3随清扫辊2-2转动，转动的清扫毛刷2-3将会把清扫辊2-2下方地面上的灰尘扫入集尘箱3中。
具体实施方式四：
如图1-7所示，所述的集尘箱3包括收灰箱3-1、拉手3-2和滑板3-3，拉手3-2设有两个，两个拉手3-2分别固定连接在收灰箱3-1两端，滑板3-3固定连接在收灰箱3-1的上端，滑板3-3的前后两端分别滑动连接在两个滑槽板1-8内，收灰箱3-1的前端位于清扫辊2-2的正后方，箱体固定机构4的两端与收灰箱3-1的两端滑动连接。
在使用集尘箱3时，收灰箱3-1用于盛装灰尘，拉手3-2用于拉动收灰箱3-1带动滑板3-3在滑槽板1-8内滑动。
具体实施方式五：
如图1-7所示，所述的箱体固定机构4包括锁定侧板4-1、上滑板4-2、弹簧4-3和拉杆4-4，锁定侧板4-1的上端固定连接在上滑板4-2的两端，上滑板4-2滑动连接在两个滑杆1-4上，拉杆4-4固定连接在上滑板4-2的中部，弹簧4-3设有两个，两个弹簧4-3分别套设在两个滑杆1-4上，弹簧4-3位于上滑板4-2与限位环1-5之间，锁定侧板4-1与收灰箱3-1的两侧滑动连接。
在使用箱体固定机构4时，拉动拉杆4-4带动上滑板4-2向上移动，上滑板4-2带动锁定侧板4-1上移的同时挤压弹簧4-3，在锁定侧板4-1与收灰箱3-1的两侧脱离时，收灰箱3-1即可滑出，当松开拉杆4-4时，弹簧4-3弹力推动上滑板4-2带动锁定侧板4-1下移，将收灰箱3-1的两侧锁定。
具体实施方式六：
如图1-7所示，所述的收灰箱3-1的前端设置有挡灰棱3-4。收灰箱3-1的前端的挡灰棱3-4可以避免灰尘从收灰箱3-1内滑出。
本实用新型一种机房地面除尘装置，其使用原理为：在使用时，启动清扫机构2，然后移动推动机架1，清扫机构2将会把推动机架1前端下方的灰尘清扫入集尘箱3内，当需要倾倒集尘箱3时，向上拉动箱体固定机构4，使集尘箱3可以从推动机架1的任意一侧滑出，当集尘箱3倒出灰尘并滑入推动机架1后，松开箱体固定机构4，箱体固定机构4将会自动锁定集尘箱3。在使用推动机架1时，使用者推动推杆1-7，推杆1-7通过推杆支板1-6带动上连接板1-2和侧板1-1，侧板1-1通过滚轮轴1-9推动滚轮1-3，使整个装置移动，滑杆1-4和限位环1-5用于安装箱体固定机构4，滑槽板1-8用于安装集尘箱3，清扫刷挡板1-10用刮下清扫机构2所携带的灰尘。在使用清扫机构2时，电机2-6接电启动，电机2-6通过电机带轮2-5带传动清扫带轮2-4，清扫带轮2-4通过清扫轴2-1带动清扫辊2-2转动，清扫辊2-2上的清扫毛刷2-3随清扫辊2-2转动，转动的清扫毛刷2-3将会把清扫辊2-2下方地面上的灰尘扫入集尘箱3中。在使用集尘箱3时，收灰箱3-1用于盛装灰尘，拉手3-2用于拉动收灰箱3-1带动滑板3-3在滑槽板1-8内滑动。在使用箱体固定机构4时，拉动拉杆4-4带动上滑板4-2向上移动，上滑板4-2带动锁定侧板4-1上移的同时挤压弹簧4-3，在锁定侧板4-1与收灰箱3-1的两侧脱离时，收灰箱3-1即可滑出，当松开拉杆4-4时，弹簧4-3弹力推动上滑板4-2带动锁定侧板4-1下移，将收灰箱3-1的两侧锁定。收灰箱3-1的前端的挡灰棱3-4可以避免灰尘从收灰箱3-1内滑出。
当然，上述说明并非对本实用新型的限制，本实用新型也不仅限于上述举例，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化；改型；添加或替换，也属于本实用新型的保护范围。
