技术领域
本实用新型属于医用瓶技术领域，具体涉及一种包裹式医用密封瓶塞。
背景技术
医用瓶和它的瓶塞的技术要求就是有足够的密封作用,而且在使用时要方便,而符合这一要求的就是象一般的机械零件一样,它们之间的结合面是一个合适的锥面,但是由于医用瓶的固有性质,想要完全达到密封非常的艰难，传统的橡胶塞都是利用相互之间的摩擦力紧贴在一起，打开时尤为艰难，同时维持高强度的密封性也十分困难。
实用新型内容
本实用新型的目的在于提供一种包裹式医用密封瓶塞，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种包裹式医用密封瓶塞，包括基板，所述基板上侧装有拉环，在基板下侧固定连接套管，套管内侧胶粘固定环形的第一气袋，所述第一气袋上设有第一充气装置。
优选的，所述第一充气装置包括气囊，所述气囊通过充气管与所述第二气袋相连通，所述充气管上由气囊至第二气袋的方向上装有第二单向阀，所述气囊上设有进气管，所述进气管上装有第一单向阀，所述充气管上连接排气管，所述排气管上装有排气阀。
优选的，所述基板上侧装有拉环。
与现有技术相比，本实用新型的有益效果是：挤压气囊对第一气袋内进行充气，第一气袋膨胀变大，从而将瓶口外侧包裹住，这样能够提高密封效果。当需要拔下瓶塞时，通过排气阀对第一气袋进行放气，这样便能够轻松取下瓶塞。
附图说明

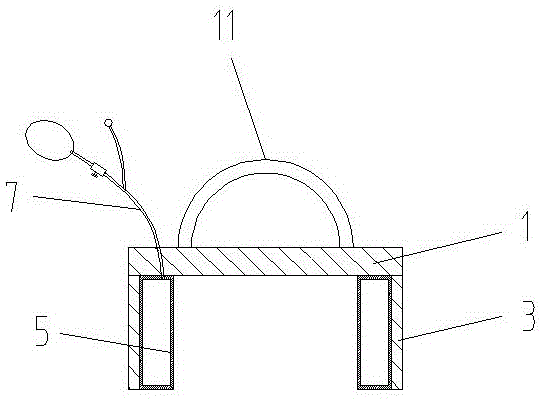

图1为本实用新型实施例1的基本结构示意图；
图2为第一充气装置的基本结构示意图；
图3为本实用新型实施例2的基本结构示意图。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例1
本实施例提供了如图1-2所示的一种包裹式医用密封瓶塞，包括基板1，所述基板1上侧装有拉环11，通过拉环11方便拉动本瓶塞。在基板1下侧固定连接套管3，套管3内侧胶粘固定环形的第一气袋5，所述第一气袋5上设有第一充气装置7。
第一充气装置7包括气囊81，所述气囊81通过充气管82与所述第二气袋4相连通，所述充气管82上由气囊81至第二气袋4或第一气袋5的方向上装有第二单向阀84，所述气囊81上设有进气管83，所述进气管83上装有第一单向阀85，第一单向阀85用于防止气囊81的空气从进气管83排出，所述充气管82上连接排气管86，所述排气管86上装有排气阀87。
在使用时，挤压气囊81对第一气袋5内进行充气，第一气袋5膨胀变大，从而将瓶口外侧包裹住，这样能够提高密封效果。当需要拔下瓶塞时，通过排气阀87对第一气袋5进行放气，这样便能够轻松取下瓶塞。
实施例2
本实施例提供了如图2和图3所示的一种包裹式医用密封瓶塞，包括基板1，所述基板1上侧装有拉环11，通过拉环11方便拉动本瓶塞，基板1下侧中心处一体式设有圆柱2，在所述圆柱2外侧套接胶粘固定环形的第二气袋4，第二气袋4外侧套接橡胶套9，橡胶套9可以更换，当医用瓶内存放介质不同时，更换新的橡胶套9，不会对瓶内介质造成污染。所述第二气袋4上设有第二充气装置6。在基板1下侧固定连接套管3，套管3与圆柱2同轴设置，套管3内侧胶粘固定环形的第一气袋5，所述第一气袋5上设有第一充气装置7。
第二充气装置6与第一充气装置7的结构相同，它们均包括气囊81，所述气囊81通过充气管82与所述第二气袋4相连通，所述充气管82上由气囊81至第二气袋4或第一气袋5的方向上装有第二单向阀84，所述气囊81上设有进气管83，所述进气管83上装有第一单向阀85，第一单向阀85用于防止气囊81的空气从进气管83排出，所述充气管82上连接排气管86，所述排气管86上装有排气阀87。
在使用时，将橡胶套9塞入瓶口，挤压气囊81，对第二气袋4内进行充气，第二气袋4膨胀变大，带动橡胶套9变形，从而将医用瓶的瓶口进行封堵，密封效果好。在此同时，气囊81对第一气袋5内进行充气，第一气袋5膨胀变大，从而将瓶口外侧包裹住，这样能够进一步提高密封效果。当需要拔下瓶塞时，通过第二充气装置6与第一充气装置7上的排气阀87对第二气袋4与第一气袋5进行放气，这样便能够轻松取下瓶塞。
最后应说明的是：以上仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
