技术领域
本实用新型涉及盖板技术领域，具体为一种用于触摸屏的盖板。
背景技术
目前，现有的用于触摸屏的盖板还存在着一些不足的地方，例如；现有的用于触摸屏的盖板在使用时不能进行打开或闭合，降低了盖板使用过程中的灵活性，而且现有的插销在插槽内部时的牢固性比较差，插销在插槽的内部容易出现松脱的现象，降低了盖板固定时的牢固性。为此，需要设计新的技术方案给予解决。
实用新型内容
本实用新型的目的在于提供一种用于触摸屏的盖板，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于触摸屏的盖板，包括壳体，所述壳体上设置有安装槽、固定轴和插槽，所述安装槽位于所述壳体的内部，所述固定轴固定连接在所述壳体左端的内部，所述插槽位于所述壳体内部的右侧，所述安装槽的内部设置有防护垫和触摸屏，所述防护垫通过粘接与所述安装槽内部的底部相连接，所述触摸屏嵌合在所述安装槽的内部，并且位于所述防护垫的上方，所述插槽的内部设置有磁铁，所述触摸屏的上表面设置有盖板；
所述盖板上设置有连接板、钢化膜和防刮膜，所述连接板通过焊接于所述盖板的右端相连接，所述钢化膜粘接在所述盖板的上表面，所述防刮膜粘贴在所述钢化膜的上表面，所述连接板的内部设置有凹槽，所述凹槽的内部设置有插销，所述插销的下端设置有铁片。
作为本实用新型的一种优选实施方式，所述防护垫采用软硅胶的材质制作。
作为本实用新型的一种优选实施方式，所述盖板的左端套在所述固定轴的外表面，并且与所述壳体活动连接，所述盖板的右端通过连接板与所述壳体固定连接。
作为本实用新型的一种优选实施方式，所述插销的下端穿过凹槽，并且插在所述插槽的内部，所述插销的上表面与所述连接板的上表面在同一水平面上。
作为本实用新型的一种优选实施方式，所述铁片通过铆钉与所述插销的下端相连接，并且吸附在所述磁铁的上表面。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过固定轴、插槽、连接板、凹槽和插销的结合，当盖板打开的时，先将插销从插槽和凹槽的内部抽出，然后再将连接板从安装槽的内取出，再让盖板在固定轴上进行转动，以至于将盖板打开，当盖板需要闭合的时候，先将盖板在固定轴上转动，直到连接板嵌合到安装槽的内部，然后再将插销穿过凹槽的内部，并且插入到插槽的内部，有效的实现了盖板使用时进行打开或闭合，提高了盖板使用过程中的灵活性。
2、本实用新型通过磁铁和铁片的结合，当插销插入到插槽的内部时铁片会牢牢的吸附在磁铁上，有效的增强了插销在插槽内部时的牢固性，避免了插销在插槽的内部出现松脱的现象，提高了盖板固定时的牢固性。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

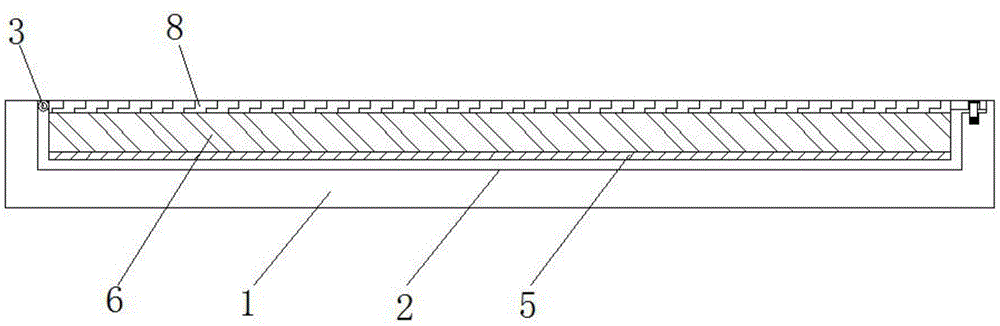

图1为本实用新型一种用于触摸屏的盖板的壳体剖视图；
图2为本实用新型一种用于触摸屏的盖板的壳体部分放大图；
图3为本实用新型一种用于触摸屏的盖板的剖视图。
图中：壳体1、安装槽2、固定轴3、插槽4、防护垫5、触摸屏6、磁铁7、盖板8、连接板9、钢化膜10、防刮膜11、凹槽12、插销13、铁片14。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-图3，本实用新型提供一种技术方案：一种用于触摸屏的盖板，包括壳体1，所述壳体1上设置有安装槽2、固定轴3和插槽4，所述安装槽2位于所述壳体1的内部，所述固定轴3固定连接在所述壳体1左端的内部，所述插槽4位于所述壳体1内部的右侧，所述安装槽2的内部设置有防护垫5和触摸屏6，所述防护垫5通过粘接与所述安装槽2内部的底部相连接，所述触摸屏6嵌合在所述安装槽2的内部，并且位于所述防护垫5的上方，所述插槽4的内部设置有磁铁7，所述触摸屏6的上表面设置有盖板8；
所述盖板8上设置有连接板9、钢化膜10和防刮膜11，所述连接板9通过焊接于所述盖板8的右端相连接，所述钢化膜10粘接在所述盖板8的上表面，所述防刮膜11粘贴在所述钢化膜10的上表面，所述连接板9的内部设置有凹槽12，所述凹槽12的内部设置有插销13，所述插销13的下端设置有铁片14，本实施例中(如图1、图2和图3所示)通过固定轴3、插槽4、连接板9、凹槽12和插销13的结合，当盖板8打开的时，先将插销13从插槽4和凹槽12的内部抽出，然后再将连接板9从安装槽2的内取出，再让盖板8在固定轴3上进行转动，以至于将盖板8打开，当盖板8需要闭合的时候，先将盖板8在固定轴3上转动，直到连接板9嵌合到安装槽2的内部，然后再将插销13穿过凹槽12的内部，并且插入到插槽4的内部，有效的实现了盖板8使用时进行打开或闭合，提高了盖板8使用过程中的灵活性，通过磁铁7和铁片14的结合，当插销13插入到插槽4的内部时铁片14会牢牢的吸附在磁铁7上，有效的增强了插销13在插槽4内部时的牢固性，避免了插销13在插槽4的内部出现松脱的现象，提高了盖板8固定时的牢固性。
本实施例中(请参阅图1)，所述防护垫5采用软硅胶的材质制作，其作用在于能有效的提高了对触摸屏6的保护效果。
本实施例中(请参阅图1)，所述盖板8的左端套在所述固定轴3的外表面，并且与所述壳体1活动连接，所述盖板8的右端通过连接板9与所述壳体1固定连接，其作用在于能有效的提高了盖板8打开或闭合时的便捷性。
本实施例中(请参阅图2)，所述插销13的下端穿过凹槽12，并且插在所述插槽4的内部，所述插销13的上表面与所述连接板9的上表面在同一水平面上，其作用在于能有效的提高了插销13拆装时的便捷性。
本实施例中(请参阅图2)，所述铁片14通过铆钉与所述插销13的下端相连接，并且吸附在所述磁铁7的上表面，其作用在于能有效的提高了插销13在插槽4内部时的牢固性。
需说明的是，本实用新型一种用于触摸屏的盖板包括壳体1、安装槽2、固定轴3、插槽4、防护垫5、触摸屏6、磁铁7、盖板8、连接板9、钢化膜10、防刮膜11、凹槽12、插销13、铁片14等部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，在一种用于触摸屏的盖板使用的时候，通过固定轴3、插槽4、连接板9、凹槽12和插销13的结合，当盖板8打开的时，先将插销13从插槽4和凹槽12的内部抽出，然后再将连接板9从安装槽2的内取出，再让盖板8在固定轴3上进行转动，以至于将盖板8打开，当盖板8需要闭合的时候，先将盖板8在固定轴3上转动，直到连接板9嵌合到安装槽2的内部，然后再将插销13穿过凹槽12的内部，并且插入到插槽4的内部，有效的实现了盖板8使用时进行打开或闭合，提高了盖板8使用过程中的灵活性，通过磁铁7和铁片14的结合，当插销13插入到插槽4的内部时铁片14会牢牢的吸附在磁铁7上，有效的增强了插销13在插槽4内部时的牢固性，避免了插销13在插槽4的内部出现松脱的现象，提高了盖板8固定时的牢固性。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
