技术领域
本实用新型属于人脸识别技术领域，尤其涉及一种零售店人脸识别设备调节机构。
背景技术
人脸识别，是基于人的脸部特征信息进行身份识别的一种生物识别技术，用摄像机或摄像头采集含有人脸的图像或视频流，并自动在图像中检测和跟踪人脸，进而对检测到的人脸进行识别的一系列相关技术，通常也叫做人像识别、面部识别。
零售店收钱需要使用到人脸识别，现有技术存在的问题是：人脸识别在使用过程中由于位置不同从而造成一部分人群识别不出，从而造成人脸识别使用不方便的现象，降低了人脸识别的实用性。
实用新型内容
针对现有技术存在的问题，本实用新型提供了一种零售店人脸识别设备调节机构，具备方便调节的优点，解决了现有人脸识别在使用过程中由于位置不同从而造成一部分人群识别不出，从而造成人脸识别使用不方便的问题。
本实用新型是这样实现的，一种零售店人脸识别设备调节机构，包括本体，所述本体的背面设置有固定柱，所述本体的背面固定连接有固定机构，所述固定机构的内部与固定柱的表面活动连接，所述固定机构的背面固定连接有限位机构，所述限位机构的顶部固定连接有卡紧机构。
作为本实用新型优选的，所述固定机构包括第一固定板，所述第一固定板的正面与本体的背面固定连接，所述第一固定板的背面固定连接有第一固定块，所述第一固定块的背面固定连接有第一卡板，所述第一固定块的右侧通过合页活动连接有第二卡板，所述第一卡板和第二卡板的内壁均与固定柱的表面配合使用，所述第一卡板和第二卡板的背面均与限位机构的表面固定连接。
作为本实用新型优选的，所述限位机构包括第二固定块，所述第二固定块的正面与第一卡板的背面固定连接，所述第二固定块的右侧固定连接有第一固定杆，所述第一固定杆的表面套设有第三固定块，所述第三固定块的正面与第二卡板的背面固定连接，所述第三固定块的顶部与卡紧机构的底部固定连接。
作为本实用新型优选的，所述卡紧机构包括拉环，所述拉环的底部固定连接有第二固定杆，所述第二固定杆的底部贯穿第三固定块并延伸至第一固定杆的内部，所述第二固定杆的表面套设有拉簧，所述拉簧的顶部与拉环的底部固定连接，所述拉簧的底部与第三固定块的顶部固定连接。
作为本实用新型优选的，所述第一固定杆的顶部开设有与第二固定杆配合使用的卡槽，所述卡槽的数量为若干个，且均匀分布在第一固定杆的顶部。
作为本实用新型优选的，所述第一卡板和第二卡板的内壁均固定连接有橡胶垫，所述橡胶垫的内壁与固定柱的表面活动连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置本体、固定柱、固定机构、第一固定板、第一固定块、第一卡板、第二卡板、限位机构、第二固定块、第一固定杆、第三固定块、卡紧机构、拉环、第二固定杆、拉簧、卡槽和橡胶垫的配合使用，解决了现有人脸识别在使用过程中由于位置不同从而造成一部分人群识别不出，从而造成人脸识别使用不方便的问题，该零售店人脸识别设备调节机构，具备方便调节的优点，提高了人脸识别的实用性。
2、本实用新型通过设置固定机构，能够方便对本体进行固定，避免结构的松动，提高了装置的稳定性，方便使用者的使用和操作，提高了装置的实用性。
3、本实用新型通过设置限位机构，能够方便第一卡板和第二卡板的固定，避免结构的松动，提高了装置的稳定性，方便使用者的使用。
4、本实用新型通过设置卡紧机构，能够方便对限位机构进行固定，避免结构的松动，提高了装置的稳定性，方便使用者的使用和操作。
5、本实用新型通过设置卡槽，能够有效增加第二固定杆固定第一固定杆的稳定性，减少第一固定杆的晃动，增加装置的实用性，避免结构的松动。
6、本实用新型通过设置橡胶垫，能够有效的增加第一卡板和第二卡板与固定柱的稳定性，避免第一卡板和第二卡板在固定柱的表面滑动。
附图说明

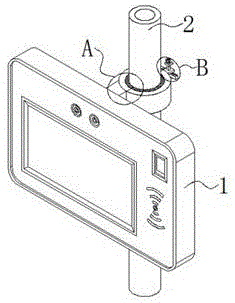

图1是本实用新型实施例提供的结构示意图；
图2是本实用新型实施例提供固定机构的右视图；
图3是本实用新型实施例提供卡紧机构的右视图；
图4是本实用新型实施例提供A的局部放大图；
图5是本实用新型实施例提供B的局部放大图。
图中：1、本体；2、固定柱；3、固定机构；301、第一固定板；302、第一固定块；303、第一卡板；304、第二卡板；4、限位机构；401、第二固定块；402、第一固定杆；403、第三固定块；5、卡紧机构；501、拉环；502、第二固定杆；503、拉簧；6、卡槽；7、橡胶垫。
具体实施方式
为能进一步了解本实用新型的发明内容、特点及功效，兹例举以下实施例，并配合附图详细说明如下。
下面结合附图对本实用新型的结构作详细的描述。
如图1至图5所示，本实用新型实施例提供的一种零售店人脸识别设备调节机构，包括本体1，本体1的背面设置有固定柱2，本体1的背面固定连接有固定机构3，固定机构3的内部与固定柱2的表面活动连接，固定机构3的背面固定连接有限位机构4，限位机构4的顶部固定连接有卡紧机构5。
参考图2，固定机构3包括第一固定板301，第一固定板301的正面与本体1的背面固定连接，第一固定板301的背面固定连接有第一固定块302，第一固定块302的背面固定连接有第一卡板303，第一固定块302的右侧通过合页活动连接有第二卡板304，第一卡板303和第二卡板304的内壁均与固定柱2的表面配合使用，第一卡板303和第二卡板304的背面均与限位机构4的表面固定连接。
采用上述方案：通过设置固定机构3，能够方便对本体1进行固定，避免结构的松动，提高了装置的稳定性，方便使用者的使用和操作，提高了装置的实用性。
参考图5，限位机构4包括第二固定块401，第二固定块401的正面与第一卡板303的背面固定连接，第二固定块401的右侧固定连接有第一固定杆402，第一固定杆402的表面套设有第三固定块403，第三固定块403的正面与第二卡板304的背面固定连接，第三固定块403的顶部与卡紧机构5的底部固定连接。
采用上述方案：通过设置限位机构4，能够方便第一卡板303和第二卡板304的固定，避免结构的松动，提高了装置的稳定性，方便使用者的使用。
参考图3，卡紧机构5包括拉环501，拉环501的底部固定连接有第二固定杆502，第二固定杆502的底部贯穿第三固定块403并延伸至第一固定杆402的内部，第二固定杆502的表面套设有拉簧503，拉簧503的顶部与拉环501的底部固定连接，拉簧503的底部与第三固定块403的顶部固定连接。
采用上述方案：通过设置限位机构4，能够方便第一卡板303和第二卡板304的固定，避免结构的松动，提高了装置的稳定性，方便使用者的使用。
参考图3和图5，第一固定杆402的顶部开设有与第二固定杆502配合使用的卡槽6，卡槽6的数量为若干个，且均匀分布在第一固定杆402的顶部。
采用上述方案：通过设置卡槽6，能够有效增加第二固定杆502固定第一固定杆402的稳定性，减少第一固定杆402的晃动，增加装置的实用性，避免结构的松动。
参考图4，第一卡板303和第二卡板304的内壁均固定连接有橡胶垫7，橡胶垫7的内壁与固定柱2的表面活动连接。
采用上述方案：通过设置橡胶垫7，能够有效的增加第一卡板303和第二卡板304与固定柱2的稳定性，避免第一卡板303和第二卡板304在固定柱2的表面滑动。
本实用新型的工作原理：
在使用时，使用者需要对本体1调节时，向上移动拉环501，拉环501带动第二固定杆502向上移动，使第二固定杆502脱离第一固定杆402的内部，当第二固定杆502脱离第一固定杆402的内部时，转动第二卡板304，第二卡板304带动第三固定块403移动，当第二卡板304和第一卡板303无法固定在固定柱2的表面时，上下移动本体1，本体1带动第一固定板301上下移动，第一固定板301带动第一固定块302上下移动，第一固定块302带动第一卡板303上下移动，同时第一固定块302带动第二卡板304上下移动，当本体1移动到合适位置时，转动第二卡板304，第二卡板304带动第三固定块403移动，当第一卡板303和第二卡板304卡紧固定柱2时，松开拉环501，拉簧503拉动拉环501，拉环501带动第二固定杆502向下移动，使第二固定杆502卡入到第一固定杆402的内部，完成第一固定杆402的固定，提高了人脸识别的实用性。
综上所述：该零售店人脸识别设备调节机构，通过设置本体1、固定柱2、固定机构3、第一固定板301、第一固定块302、第一卡板303、第二卡板304、限位机构4、第二固定块401、第一固定杆402、第三固定块403、卡紧机构5、拉环501、第二固定杆502、拉簧503、卡槽6和橡胶垫7的配合使用，解决了现有人脸识别在使用过程中由于位置不同从而造成一部分人群识别不出，从而造成人脸识别使用不方便的问题。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
