技术领域
本实用新型属于钢筋技术领域，具体涉及一种小型螺旋箍筋加工模具。
背景技术
在建筑工地的施工过程中需要大量的环形连续钢筋，特别是制做圆柱、桩的圆形箍筋时，钢筋煨弯机均未配置有圆箍筋的下料模具。螺旋箍筋放样的好坏基本依仗于箍筋加工装置的操作者的操作水平，不能保证放样尺寸一致，会出现大量的箍筋圆环尺寸偏差过大，需要花大量的时间与精力进行二次调整，尤其在主体结构进行施工时，二次调整等多余的操作严重延误工期，同时占用吊机等大型机械，浪费大量的资源，无形中增加了许多成本。现在多用的制作螺旋箍筋的方法基本有人为与专用箍筋机器两种，但是两者都存在很大的问题。
现有的技术存在以下问题：1、人工操作一般在圆柱位置现场盘帮，工作效率极低，施工粗糙，成型的螺旋箍筋的质量差，需要浪费大量的人力时间进行二次调整。操作的难度较大，人工成本较高；2、专用的旋转箍筋加工机器，购买成本高，另外一方面，使用机器的工人需要对机器有一段的操作练习的时间，不免就影响施工进程。
实用新型内容
为解决上述背景技术中提出的问题。本实用新型提供了一种小型螺旋箍筋加工模具，具有加工效率高的特点。
为实现上述目的，本实用新型提供如下技术方案：一种小型螺旋箍筋加工模具，包括第一钢筋圆环，所述第一钢筋圆环与第二钢筋圆环上下设置，所述第一钢筋圆环与第二钢筋圆环内侧固定连接支撑钢筋，且其中一组支撑钢筋外表面套接有U形管夹，所述支撑钢筋底部连接有底座，所述底座下表面左右固定连接有固定板，所述固定板表面均设置有轴承，所述轴承内卡接有螺母，且所述螺母表面设置有把手，所述螺母内设置有螺纹柱，且两个螺纹柱的相对面均连接有夹块，所述夹块另一端设置有橡胶垫。
优选的，所述U形管夹包括两组U形管夹，所述U形管夹通过卡接板用调节螺母固定，且两个U形管夹通过连接杆连接。
优选的，所述支撑钢筋在第一钢筋圆环与第二钢筋圆环内呈环阵列形分布。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型设置了高精度的螺旋箍筋模具，将螺旋箍筋模具通过模具底部的夹块固定于钢筋弯曲机上，卡块表面设置的橡胶垫用于避免将钢筋弯曲机卡伤，利用弯曲机的转盘将需要弯曲的钢筋围绕到模具外表面，实现精准的控制螺旋箍筋的直径，加工至需要的圈数后，人工进行剪断，加工好的螺旋箍筋一次成型，方便快捷，省时省力。
2、本实用新型结构简单，可根据需要的旋转箍筋的直径，对模具进行调接，加工出来的螺旋箍筋尺寸大小完全一致，方便快捷，安装拆除都非常简便，只需要一套工地的焊接装置，就可以制作出一套模具，大大节省了成本。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

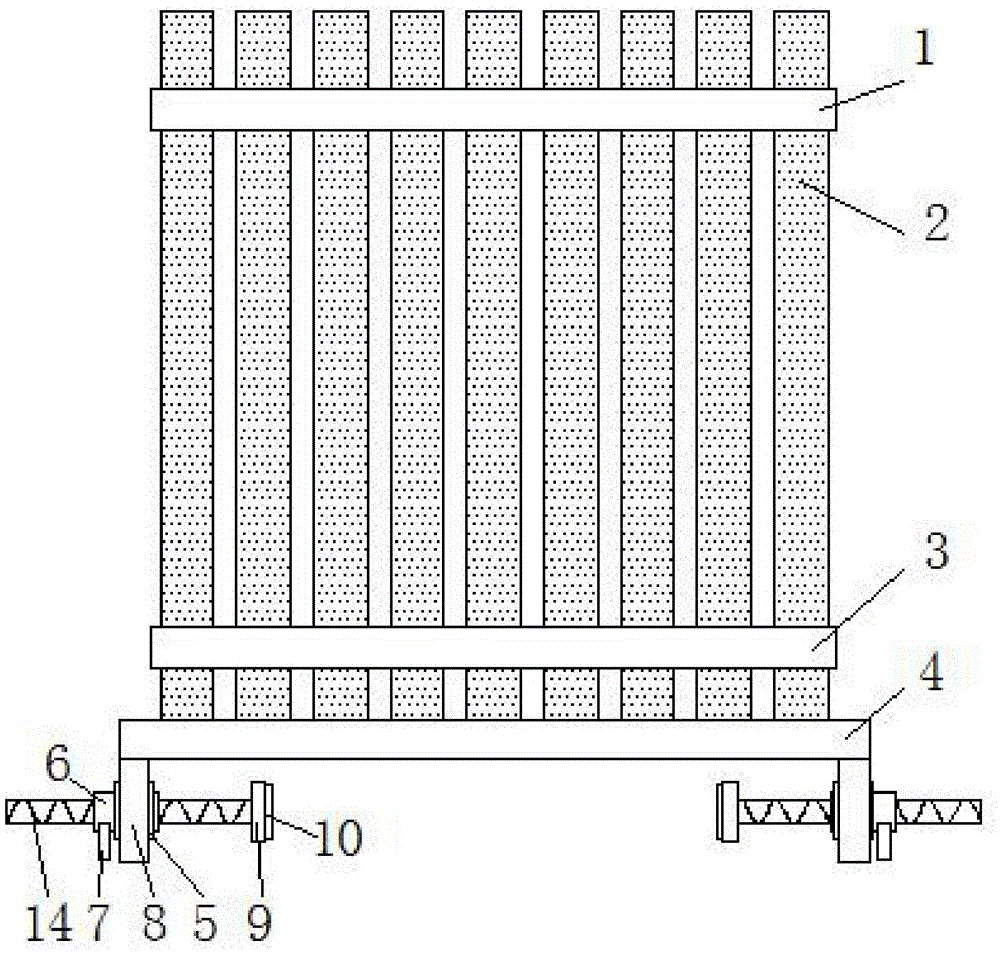

图1为本实用新型正视的结构示意图；
图2为本实用新型俯视中的结构示意图；
图中：1、第一钢筋圆环；2、支撑钢筋；3、第二钢筋圆环；4、底座；5、轴承；6、螺母；7、把手；8、固定板；9、夹块；10、橡胶垫；11、调节螺母；12、U形管夹；13、卡结板；14、螺纹柱；15、连接杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例1
请参阅图1-2，本实用新型提供以下技术方案：包括第一钢筋圆环1，第一钢筋圆环1与第二钢筋圆环3上下设置，第一钢筋圆环1与第二钢筋圆环3内侧固定连接支撑钢筋2，使箍筋在加工时，受力均匀，箍筋圆环大小一致，其中一组支撑钢筋2外表面套接有U形管夹12，支撑钢筋2底部连接有底座4，底座4下表面左右固定连接有固定板8，使整个模具整体更加稳当，在加工过程中保持整体不会歪斜，固定板8表面均设置有轴承5，轴承5内卡接有螺母6，且螺母6表面设置有把手7，方便螺丝的松紧变换，螺母6内设置有螺纹柱14，且两个螺纹柱14的相对面均连接有夹块9，夹块9另一端设置有橡胶垫10，以便在加工过程中对钢筋弯曲机进行保护，避免夹伤弯曲机。
具体的，U形管夹12包括两组U形管夹，U形管夹12通过卡接板13用调节螺母11固定，且两个U形管夹通过连接杆15连接。
具体的，支撑钢筋2在第一钢筋圆环1与第二钢筋圆环3内呈环阵列形分布，以便支撑起整个结构，同时不影响使用。
本实用新型的工作原理及使用流程：使用时，本实用新型螺旋箍筋模型适用于小型的螺旋箍筋加工，代替人工进行制作，本实用新型通过底座4的卡块固定于固定于钢筋弯曲机上，将需要弯曲的钢筋卡接在空余的U形管夹12内，利用套接螺母6对钢筋卡接紧，避免在使用过程中发生意外，准备工作完成后，打开钢筋弯曲机的开关，钢筋弯曲机进行工作，利用钢筋弯曲机的转盘将需要弯曲的钢筋围绕到模具外表面，根据设计图纸上所需的旋转箍筋的圈数进行制作，加工至需要的圈数后，关闭钢筋弯曲机，将卡接在U形管夹12的钢筋取出人工进行截断。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
