技术领域
本实用新型涉及计算机机箱技术领域，具体为一种计算机机箱校正装置。
背景技术
计算机机箱是计算机中最为重要的一部分，能够影响着计算机的顺利运行，计算机机箱在回收再利用时，通常会有一些部位变形，此时需要通过校正装置对机箱进行校正，市场上的计算机机箱校正装置多种多样，但仍存在一些缺点；
目前使用的计算机机箱校正装置，操作较为复杂，不方便适用于不同型号和形状的机箱校正，且不方便调整校正的方向，灵活性不够高，因此，我们提出一种计算机机箱校正装置，以便于解决上述中提出的问题。
实用新型内容
本实用新型的目的在于提供一种计算机机箱校正装置，以解决上述背景技术中提出的现有的计算机机箱校正装置操作较为复杂，不方便适用于不同型号和形状的机箱校正，且不方便调整校正的方向，灵活性不够高的问题。
为实现上述目的，本实用新型提供如下技术方案：一种计算机机箱校正装置，包括底座，所述底座的外侧活动连接有连接板的下端，且连接板的上侧焊接固定有支撑架，所述底座的上方内部紧密贴合有定位杆的下端，且定位杆的上侧外部卡槽连接有固定块，所述固定块的上侧一体化设置有下矫正块，且下矫正块固定在支撑架的下侧中部，所述支撑架的上侧中部安装固定有固定外壳，且固定外壳的内侧卡槽连接有限位块，所述限位块远离固定外壳的一侧焊接有连接框，且连接框的内部紧密贴合有连接轮，所述连接轮的前侧安装有电机，且连接轮转动连接在固定外壳的中部，所述固定外壳的上侧一体化设置有支撑板，且支撑板的中部贯穿连接有顶杆，并且顶杆的下侧外部固定有第一弹簧，所述连接框的下侧固定有第二弹簧，且第二弹簧的内侧设置有底杆，并且底杆的下端焊接有上矫正块。
优选的，所述定位杆在底座和固定块上均构成滑动结构，且底座的纵截面长度大于固定块的横截面长度。
优选的，所述连接板在底座上构成转动结构，且底座的上侧横截面长度小于下侧横截面长度，并且连接板关于下矫正块的竖直中轴线对称分布。
优选的，所述连接框和连接轮采用啮合连接的方式相连接，且连接框通过限位块在固定外壳内构成升降结构。
优选的，所述第一弹簧关于顶杆的竖直中轴线对称分布，且顶杆和支撑板采用卡槽连接的方式相连接，并且顶杆的纵截面呈“T”字形结构，而且顶杆的竖直中轴线和底杆的竖直中轴线重合。
优选的，所述上矫正块和下矫正块的横截面均呈“T”字形结构，且上矫正块的下侧和下矫正块的上侧紧密贴合。
与现有技术相比，本实用新型的有益效果是：该计算机机箱校正装置，操作简便，能够适用于不同型号和形状的机箱校正，能够根据需要转动，以调整校正的方向，灵活性高，且方便固定，稳定性强；
1.设置有连接轮、连接框和上矫正块，通过电机带动连接轮转动，连接轮带动与啮合连接的连接框在固定外壳内升降，底杆带动底端安装的上矫正块升降，横截面呈“T”字形结构的上矫正块对下矫正块上的机箱进行挤压捶打，操作简便，能够适用于不同型号和形状的机箱校正；
2.设置有定位杆、底座和连接板，通过滑动定位杆，使定位杆的上端脱离与固定块的卡槽连接，在底座上转动连接板，能够根据需要调整校正的方向，灵活性高；
3.设置有固定块、第二弹簧和顶杆，通过定位杆的下端在底座内滑动，定位杆的上端和固定块卡槽连接，方便固定，顶杆下侧固定的第一弹簧和连接框下侧固定的第二弹簧能够有效缓冲，避免连接框和连接轮磨损，稳定性强。
附图说明

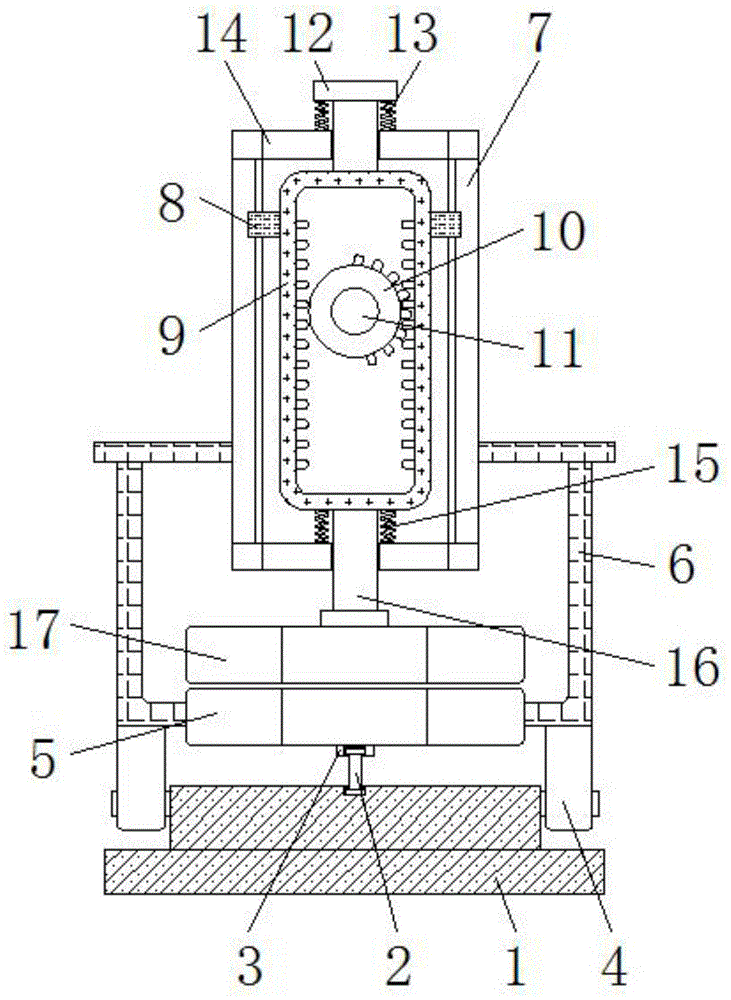

图1为本实用新型正视剖面结构示意图；
图2为本实用新型上矫正块和下矫正块连接整体结构示意图；
图3为本实用新型底座和定位杆连接侧视剖面结构示意图；
图4为本实用新型固定外壳和限位块连接侧视剖面结构示意图。
图中：1、底座；2、定位杆；3、固定块；4、连接板；5、下矫正块；6、支撑架；7、固定外壳；8、限位块；9、连接框；10、连接轮；11、电机；12、顶杆；13、第一弹簧；14、支撑板；15、第二弹簧；16、底杆；17、上矫正块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种计算机机箱校正装置，包括底座1、定位杆2、固定块3、连接板4、下矫正块5、支撑架6、固定外壳7、限位块8、连接框9、连接轮10、电机11、顶杆12、第一弹簧13、支撑板14、第二弹簧15、底杆16和上矫正块17，底座1的外侧活动连接有连接板4的下端，且连接板4的上侧焊接固定有支撑架6，底座1的上方内部紧密贴合有定位杆2的下端，且定位杆2的上侧外部卡槽连接有固定块3，固定块3的上侧一体化设置有下矫正块5，且下矫正块5固定在支撑架6的下侧中部，支撑架6的上侧中部安装固定有固定外壳7，且固定外壳7的内侧卡槽连接有限位块8，限位块8远离固定外壳7的一侧焊接有连接框9，且连接框9的内部紧密贴合有连接轮10，连接轮10的前侧安装有电机11，且连接轮10转动连接在固定外壳7的中部，固定外壳7的上侧一体化设置有支撑板14，且支撑板14的中部贯穿连接有顶杆12，并且顶杆12的下侧外部固定有第一弹簧13，连接框9的下侧固定有第二弹簧15，且第二弹簧15的内侧设置有底杆16，并且底杆16的下端焊接有上矫正块17。
如图1中连接板4在底座1上构成转动结构，且底座1的上侧横截面长度小于下侧横截面长度，并且连接板4关于下矫正块5的竖直中轴线对称分布，能够根据需要调整上矫正块17和下矫正块5的角度，操作简便，如图1中第一弹簧13关于顶杆12的竖直中轴线对称分布，且顶杆12和支撑板14采用卡槽连接的方式相连接，并且顶杆12的纵截面呈“T”字形结构，而且顶杆12的竖直中轴线和底杆16的竖直中轴线重合，结构稳定，有效校正；
如图1和图2中上矫正块17和下矫正块5的横截面均呈“T”字形结构，且上矫正块17的下侧和下矫正块5的上侧紧密贴合，能够适用于不同型号和形状的机箱，如图1和图3中定位杆2在底座1和固定块3上均构成滑动结构，且底座1的纵截面长度大于固定块3的横截面长度，能够有效固定，操作简便，如图1和图4中连接框9和连接轮10采用啮合连接的方式相连接，且连接框9通过限位块8在固定外壳7内构成升降结构，能够实现连接框9的升降，并带动上矫正块17升降。
工作原理：在使用该计算机机箱校正装置时，首先如附图1中，在上矫正块17和下矫正块5的中间放入机箱，将连接轮10前安装的电机11的电源打开，电机11带动连接轮10转动，连接轮10带动与啮合连接的连接框9在固定外壳7内升降，如附图4中所示，连接框9左右两侧安装的限位块8在与之卡槽连接的固定外壳7上滑动，能够对连接框9进行有效限位，保证稳定性；
如附图1和附图2中所示，连接框9在固定外壳7内升降时，连接框9上侧固定的顶杆12在支撑板14中部升降，顶杆12下侧固定的第一弹簧13和连接框9下侧固定的第二弹簧15能够有效缓冲，避免连接框9和连接轮10磨损，底杆16在支撑板14中部升降，并带动底端安装的上矫正块17升降，上矫正块17对下矫正块5上的机箱进行挤压捶打，完成校正作业，当需要调整上矫正块17和下矫正块5的角度时，如附图1和附图3中所示，在底座1上滑动定位杆2，使定位杆2的上端脱离与固定块3的卡槽连接，接着在底座1上转动连接板4即可，以上便完成该计算机机箱校正装置的一系列操作，本说明中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
本实用新型使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述。
尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
