技术领域
本实用新型涉及支架技术领域，具体为一种便于固定的平板电脑支架。
背景技术
平板电脑也叫便携式电脑，是一种小型，方便携带的个人电脑，以触摸屏作为基本的输入设备，它拥有的触摸屏(也称为数位板技术)允许用户通过触控笔或数字笔来进行作业而不是传统的键盘或鼠标，用户可以通过内建的手写识别、屏幕上的软键盘、语音识别或者一个真正的键盘(如果该机型配备的话)实现输入。
常用的平板电脑支架往往只能放置在桌面或者地面上，通过调整支架高度来获得很好的用户体验，但是对于长时间观看平板电脑的使用者，难免会产生疲惫感，使用者往往倾向于躺着使用平板电脑，而常用的支架便无法继续使用，因此需要一种可以固定在不同位置，且便于调整角度和长度的的平板电脑支架，针对现有技术的不足，本实用新型提供了一种便于固定的平板电脑支架。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种便于固定的平板电脑支架，以解决上述背景技术中提出的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种便于固定的平板电脑支架，包括弹性皮套，所述弹性皮套的内部开设有卡槽，所述弹性皮套侧壁上固定连接有固定板，所述固定板远离弹性皮套的一侧固定连接有第一固定块和第二固定块，所述第二固定块的侧壁上转动连接有传动轴，所述传动轴的一端转动连接在第一固定块的内部且穿过第一固定块的侧壁并向外延伸，所述第一固定块的顶壁上设置有限位机构，所述传动轴的外表面上焊接有套杆，所述套杆的内部设置有伸缩机构，所述套杆通过伸缩机构转动连接有连接杆，所述连接杆远离套杆的一端固定连接有第一支撑板，所述第一支撑板的侧壁上设置有固定机构。
优选的，限位机构主要包括转轴和第一伸缩杆，所述转轴转动连接在第一固定块的顶壁上，所述转轴的外表面上固定连接有限位板，所述第一伸缩杆的外表面上活动套接有第一弹簧，且所述第一伸缩杆和第一弹簧的两端均分别焊接在第一固定块的顶壁和限位板的底壁上，所述限位板的底壁上焊接有限位块，所述传动轴的外表面上开设有与限位块相匹配的限位槽。
优选的，所述传动轴远离第一固定块和第二固定块的一端固定连接有转动块。
优选的，伸缩机构主要包括螺纹杆，所述螺纹杆的一端焊接在套杆内顶壁上，所述连接杆的内部开设有与螺纹杆相匹配的螺纹槽。
优选的，所述连接杆的一端穿过套杆的底壁并固定连接有防脱块，且所述防脱块与螺纹杆转动相连。
优选的，固定机构主要包括两个第二支撑板，两个所述第二支撑板的侧壁均焊接有第二伸缩杆，所述第二伸缩杆远离第二支撑板的一端固定连接有压板，所述第二伸缩杆的外表面上活动套接有第二弹簧，所述第二弹簧的两端分别焊接在第二支撑板的侧壁和压板的侧壁上，所述压板的侧壁上焊接有拉杆，所述拉杆远离压板的一端穿过第二支撑板并固定连接有拉环。
优选的，所述压板的顶部焊接有滑块，所述第一支撑板的侧壁上开设有与滑块相匹配的滑槽。
优选的，所述压板的侧壁上固定连接有防滑橡胶垫。
本实用新型提供了一种便于固定的平板电脑支架，其具备的有益效果如下：
1、该便于固定的平板电脑支架，通过设置的弹性皮套，从而从弹性皮套的侧壁将平板电脑卡入卡槽，将平板电脑固定在弹性皮套的内部，通过设置的固定机构，拉动拉环，带动压板的张开，在固定位置松开拉环，在第二弹簧弹力的作用下从而达到固定平板电脑支架的作用，从而使用者可以将平板电脑固定在想要的位置。
2、该便于固定的平板电脑支架，通过设置的伸缩机构可以控制连接杆在套杆内部的伸出长度，进而调整支架的长度，方便使用者的使用，在转动转动块时，通过传动轴从而带动套杆和连接杆的转动，进而可以调整平板电脑的角度，且通过设置的限位机构，转动至想要的角度时，在第一弹簧的作用下，带动限位块卡入限位槽，从而达到固定传动轴的作用，进而达到了固定平板电脑偏转角度的作用，更加提升了使用者的用户体验。
附图说明

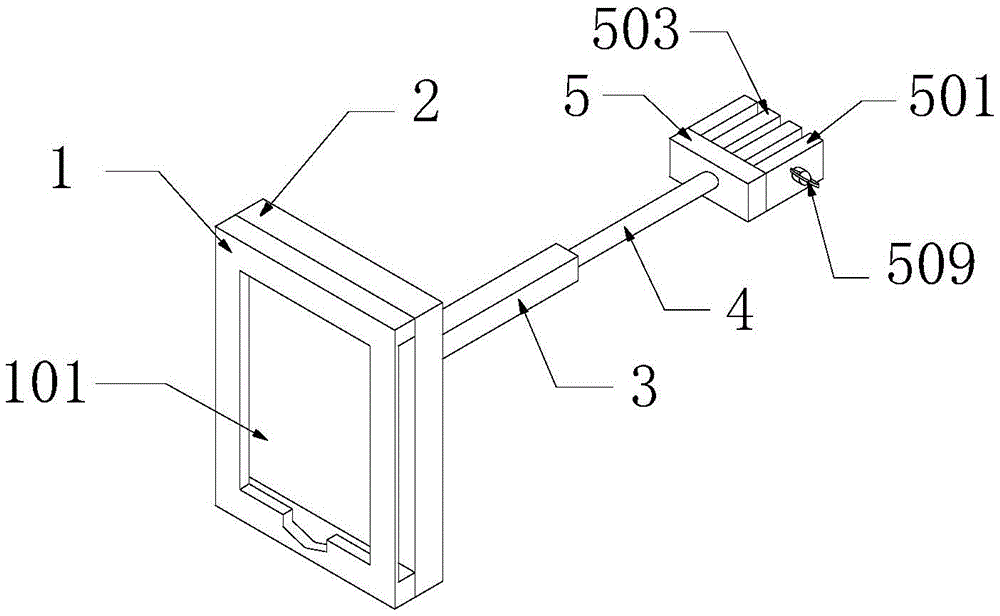

图1为本实用新型结构示意图；
图2为本实用新型结构侧视图；
图3为本实用新型限位机构俯视图；
图4为本实用新型限位机构侧视图；
图5为本实用新型固定机构剖视图；
图6为本实用新型伸缩机构剖视图。
图中：1弹性皮套、101卡槽、2固定板、201第一固定块、202第二固定块、203传动轴、204转轴、205第一伸缩杆、206限位板、207第一弹簧、208限位块、209限位槽、210转动块、3套杆、301螺纹杆、4连接杆、401螺纹槽、402防脱块、5第一支撑板、501第二支撑板、502第二伸缩杆、503压板、504第二弹簧、505拉杆、506滑块、507滑槽、508防滑橡胶垫、509拉环。
具体实施方式
本实用新型实施例提供一种便于固定的平板电脑支架，如图1-6所示，包括弹性皮套1，弹性皮套1的内部开设有卡槽101，弹性皮套1侧壁上固定连接有固定板2，固定板2远离弹性皮套1的一侧固定连接有第一固定块201和第二固定块202，第二固定块202的侧壁上转动连接有传动轴203，传动轴203的一端转动连接在第一固定块201的内部且穿过第一固定块201的侧壁并向外延伸，第一固定块201的顶壁上设置有限位机构，传动轴203的外表面上焊接有套杆3，套杆3的内部设置有伸缩机构，套杆3通过伸缩机构转动连接有连接杆4，连接杆4远离套杆3的一端固定连接有第一支撑板5，第一支撑板5的侧壁上设置有固定机构，通过设置的弹性皮套1，从而从弹性皮套1的侧壁将平板电脑卡入卡槽101，将平板电脑固定在弹性皮套1的内部。
限位机构主要包括转轴204和第一伸缩杆205，转轴204转动连接在第一固定块201的顶壁上，转轴204的外表面上固定连接有限位板206，第一伸缩杆205的外表面上活动套接有第一弹簧207，且第一伸缩杆205和第一弹簧207的两端均分别焊接在第一固定块201的顶壁和限位板206的底壁上，限位板206的底壁上焊接有限位块208，传动轴203的外表面上开设有与限位块208相匹配的限位槽209，通过传动轴203的转动从而带动套杆3和连接杆4的转动，进而可以调整平板电脑的角度，且通过设置的限位机构，转动至想要的角度时，在第一弹簧207的作用下，带动限位块208卡入限位槽209，从而达到固定传动轴203的作用，进而达到了固定平板电脑偏转角度的作用，更加提升了使用者的用户体验。
传动轴203远离第一固定块201和第二固定块202的一端固定连接有转动块210。
伸缩机构主要包括螺纹杆301，螺纹杆301的一端焊接在套杆3内顶壁上，连接杆4的内部开设有与螺纹杆301相匹配的螺纹槽401，通过设置的伸缩机构可以控制连接杆4在套杆3内部的伸出长度，进而调整支架的长度，方便使用者的使用。
连接杆4的一端穿过套杆3的底壁并固定连接有防脱块402，且防脱块402与螺纹杆301转动相连，通过设置的防脱块402，从而避免了连接在套杆3中脱落，从而增加了装置的使用寿命。
固定机构主要包括两个第二支撑板501，两个第二支撑板501的侧壁均焊接有第二伸缩杆502，第二伸缩杆502远离第二支撑板501的一端固定连接有压板503，第二伸缩杆502的外表面上活动套接有第二弹簧504，第二弹簧504的两端分别焊接在第二支撑板501的侧壁和压板503的侧壁上，压板503的侧壁上焊接有拉杆505，拉杆505远离压板503的一端穿过第二支撑板501并固定连接有拉环509，通过设置的固定机构，拉动拉环509，带动压板503的张开，在固定位置松开拉环509，在第二弹簧504弹力的作用下从而达到固定平板电脑支架的作用，从而使用者可以将平板电脑固定在想要的位置。
压板503的顶部焊接有滑块506，第一支撑板5的侧壁上开设有与滑块506相匹配的滑槽507，增加了固定机构的稳定性。
压板503的侧壁上固定连接有防滑橡胶垫508，通过设置的防滑橡胶垫508从而增加了压板503与固定物体的摩擦力，避免了压板503的脱落。
工作原理：在使用时，从弹性皮套1的侧壁上将平板电脑卡入卡槽101，在弹性皮套1弹力的作用下从而将平板电脑固定在弹性皮套1的内部，再拉动拉环509从而带动拉杆505向外滑动，进而带动两个压板503张开，同时第二弹簧504蓄力压缩，两个压板503张开至足够位置时，松开拉环509，从而之前蓄力压缩的第二弹簧504反弹，在第二弹簧504反弹力的作用下，带动压板503挤压固定物，从而达到固定支架的作用，在更换固定位置时，通过拉动拉环509，从而带动压板503张开，进而支架从固定物上脱离后更换位置。
当需要调整支架长度时，通过转动套杆3，使得连接杆4在螺纹杆301上滑动，从而调整连接杆4的伸出长度，进而调整支架长度，且通过设置的防脱块402，从而避免了连接在套杆3中脱落，从而增加了装置的使用寿命。
当需要翻转平板电脑的角度时，通过按压限位板206远离限位块208的一端，从而带动限位块208在限位槽209中脱离，同时第一弹簧207蓄力压缩，转动转动块210，从而带动传动轴203的转动，从而带动套杆3相对于固定板2转动，进而相对于弹性皮套1转动，从而达到了调整平板电脑偏转角度的作用，转动至想要的角度时，松开限位板206，从而之前蓄力压缩的第一弹簧207反弹，从而带动限位块208卡入限位槽209，从而达到了传动轴203的作用，进而达到了固定平板电脑的作用。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
