技术领域
本实用新型涉及厨房垃圾处理装置技术领域，具体为一种厨房垃圾快速处理装置。
背景技术
厨余垃圾是居民在生活消费过程中形成的食品废弃物，主要包括餐前食品加工时产生的残余物和餐后废弃的剩饭、剩菜，厨余垃圾含水率较高、有机质含量高、营养丰富，具有较高的利用价值，且厨余垃圾容易腐烂变质，需快速处理，因此需要一种厨房垃圾快速处理装置对上述问题做出改善。
实用新型内容
本实用新型的目的在于提供一种厨房垃圾快速处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种厨房垃圾快速处理装置，包括垃圾分解箱、连接管以及垃圾烘干箱，所述垃圾分解箱上端设有水槽连接口，所述垃圾分解箱内部设有垃圾分解箱内胆，所述垃圾分解箱和垃圾分解箱内胆之间设有隔音层，所述垃圾分解箱内胆上部一侧设有备用连接口，所述垃圾分解箱内胆下端安装有研磨盘，所述研磨盘下端连接有研磨盘电机，所述垃圾分解箱内胆一侧靠近研磨盘上端处设有垃圾分解箱出料口，所述垃圾分解箱出料口远离垃圾分解箱的一端连接有连接管，所述连接管远离垃圾分解箱出料口的一端连接有垃圾烘干箱，所述垃圾烘干箱靠近连接管处设有垃圾烘干箱进料口，所述垃圾烘干箱上端安装有上盖，所述上盖上端中间处安装有风机电机，所述风机电机下端穿过上盖连接有风机，所述风机下端安装有加热板，所述上盖上部靠近风机电机处设有风口，所述垃圾烘干箱下端设有出水口，所述垃圾烘干箱内部设有垃圾烘干箱内胆，所述垃圾烘干箱内胆下端设有沥水盘，所述垃圾烘干箱内部下部设有集水腔。
优选的，所述垃圾分解箱和水槽之间通过水槽连接口和水槽下水口套接连接。
优选的，所述垃圾分解箱、垃圾烘干箱和连接管之间通过垃圾分解箱出料口、垃圾烘干箱进料口和连接管套接连接。
优选的，所述研磨盘电机型号为750w直流电机。
优选的，所述风机电机型号为CY100L。
优选的，所述上盖和垃圾烘干箱之间通过螺纹旋紧连接，且所述垃圾烘干箱和下水道之间通过出水口连接。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型中，通过设置的垃圾分解箱和垃圾烘干箱，厨余垃圾经由水槽下水口进入垃圾分解箱的垃圾分解箱内胆内，研磨盘电机带动研磨盘对厨余垃圾进行分解，分解后的残渣经由垃圾分解箱出料口、连接管和垃圾烘干箱进料口进入垃圾烘干箱的垃圾烘干箱内胆内，水分沥出，经由出水口排至下水道，风机电机控制风机运行，将加热板的热量进行垃圾烘干箱内胆循环，从而将残渣烘干，厨余垃圾经过分解处理后再通过烘干处理再产出有机肥料，处理后的有机肥料用于农作物种植，为花草施肥，形成了良好的资源循环再利用，且厨余垃圾直接进行分解和烘干处理，可快速将厨余垃圾进行处理，处理更加方便快捷。
2、本实用新型中，通过设置的集水腔，垃圾烘干箱内胆下端的沥水盘可将垃圾烘干箱内胆内的水分沥出，经由出水口排至下水道，使得垃圾烘干箱内胆内的残渣水分减少，减少烘干时间，提高烘干效率。
3、本实用新型中，通过设置的隔音层，由于垃圾分解箱内的研磨盘和研磨盘电机运行时会产生噪音，隔音层的设计可减少噪音，提高设备使用的舒适性。
附图说明

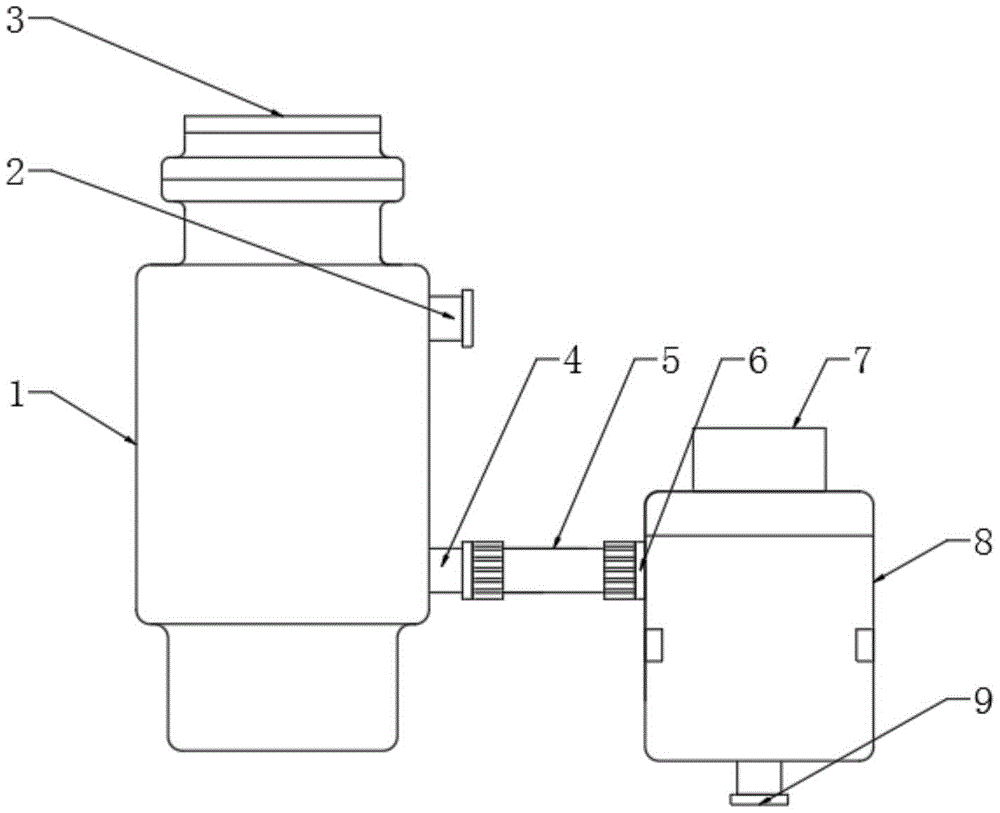

图1为本实用新型整体结构图；
图2为本实用新型内部结构图；
图3为本实用新型上盖底部结构图。
图中：1-垃圾分解箱、2-备用连接口、3-水槽连接口、4-垃圾分解箱出料口、5-连接管、6-垃圾烘干箱进料口、7-风机电机、8-垃圾烘干箱、9-出水口、10-垃圾分解箱内胆、11-隔音层、12-研磨盘、13-研磨盘电机、14-风口、15-风机、16-上盖、17-垃圾烘干箱内胆、19-沥水盘、20-集水腔、21-加热板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例,基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：
一种厨房垃圾快速处理装置，包括垃圾分解箱1、连接管5以及垃圾烘干箱8，垃圾分解箱1上端设有水槽连接口3，垃圾分解箱1和水槽之间通过水槽连接口3和水槽下水口套接连接，垃圾分解箱1内部设有垃圾分解箱内胆10，垃圾分解箱1和垃圾分解箱内胆10之间设有隔音层11，垃圾分解箱内胆10上部一侧设有备用连接口2，垃圾分解箱内胆10下端安装有研磨盘12，研磨盘12下端连接有研磨盘电机13，研磨盘电机13型号为750w直流电机，垃圾分解箱内胆10一侧靠近研磨盘12上端处设有垃圾分解箱出料口4，垃圾分解箱出料口4远离垃圾分解箱1的一端连接有连接管5，连接管5远离垃圾分解箱出料口4的一端连接有垃圾烘干箱8，垃圾烘干箱8靠近连接管5处设有垃圾烘干箱进料口6，垃圾分解箱1、垃圾烘干箱8和连接管5之间通过垃圾分解箱出料口4、垃圾烘干箱进料口6和连接管5套接连接，垃圾烘干箱8上端安装有上盖16，上盖16和垃圾烘干箱8之间通过螺纹旋紧连接，且垃圾烘干箱8和下水道之间通过出水口9连接，上盖16上端中间处安装有风机电机7，风机电机7下端穿过上盖16连接有风机15，风机15下端安装有加热板21，上盖16上部靠近风机电机7处设有风口14，垃圾烘干箱8下端设有出水口9，垃圾烘干箱8内部设有垃圾烘干箱内胆17，垃圾烘干箱内胆17下端设有沥水盘19，垃圾烘干箱8内部下部设有集水腔20。
本实用新型工作流程：首先通过设置的垃圾分解箱1和垃圾烘干箱8，厨余垃圾经由水槽下水口进入垃圾分解箱1的垃圾分解箱内10胆内，研磨盘电机13带动研磨盘12对厨余垃圾进行分解，分解后的残渣经由垃圾分解箱出料口4、连接管5和垃圾烘干箱进料口6进入垃圾烘干箱8的垃圾烘干箱内17胆内，水分沥出，经由出水口9排至下水道，风机电机7控制风机15运行，将加热板21的热量进行垃圾烘干箱内胆17内循环，从而将残渣烘干，厨余垃圾经过分解处理后再通过烘干处理再产出有机肥料，处理后的有机肥料用于农作物种植，为花草施肥，形成了良好的资源循环再利用，且厨余垃圾直接进行分解和烘干处理，可快速将厨余垃圾进行处理，处理更加方便快捷，通过设置的集水腔20，垃圾烘干箱内胆17下端的沥水盘19可将垃圾烘干箱内胆17内的水分沥出，经由出水口9排至下水道，使得垃圾烘干箱内胆17内的残渣水分减少，减少烘干时间，提高烘干效率，通过设置的隔音层11，由于垃圾分解箱1内的研磨盘12和研磨盘电机13运行时会产生噪音，隔音层11的设计可减少噪音，提高设备使用的舒适性，整体效果好，且稳定性和实用性较高，具有一定的推广价值。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
