技术领域
本实用新型涉及管身定长切割装置技术领域,尤其涉及一种管身定长切割装置连接卡槽。
背景技术
市面上的连接卡槽,其结构不适用于该管身定长切割装置,其未设为“U”形结构以及中间未设有方形的槽口,因此安装连接时不方便,其上方左侧未设有一个“U”形的卡头,因此使用时晃动较大,其后方未设有连接座和连接孔,运行时稳定性不强。
因此,我们急需设计一种管身定长切割装置连接卡槽解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点,而提出的一种管身定长切割装置连接卡槽。
为了实现上述目的,本实用新型采用了如下技术方案:
一种管身定长切割装置连接卡槽,包括本体,所述的本体设为“U”形结构,其中间设有一个方形的槽口,槽口上方设有一个弧形的导轨,所述的导轨上下两侧各设有一个固定座,分别为上固定座和下固定座,所述的上固定座和下固定座中间设有一个固定孔,分别为上固定孔和下固定孔,所述的本体前方的左右两侧各设有一个圆形的固定孔,分别为第一固定孔和第二固定孔,所述的本体后方设有一个方形的连接座,所述的连接座左右两侧各设有一个连接孔,分别为第一连接孔和第二连接孔,连接座左侧设有一个“U”形的卡头。
本实用新型有益效果:该管身定长切割装置连接卡槽,其结构适用于该管身定长切割装置,其设为“U”形结构以及中间设有方形的槽口,因此安装连接时方便,其上方左侧设有一个“U”形的卡头,因此使用时不易发生晃动,其后方设有连接座和连接孔,运行时稳定性强。
附图说明

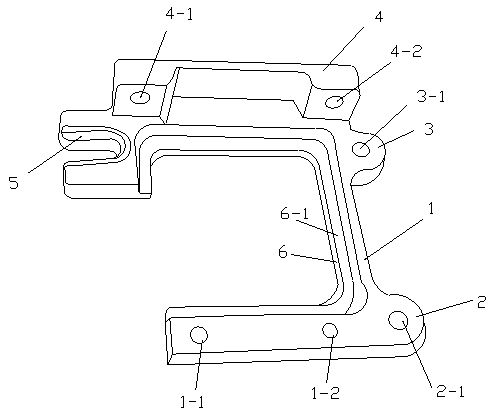

图1为本实用新型提出的一种管身定长切割装置连接卡槽的结构示意图。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。
参照图1,一种管身定长切割装置连接卡槽,包括本体1,所述的本体1设为“U”形结构,其中间设有一个方形的槽口6,槽口6上方设有一个弧形的导轨6-1,所述的导轨6-1上下两侧各设有一个固定座,分别为上固定座3和下固定座2,所述的上固定座3和下固定座2中间设有一个固定孔,分别为上固定孔3-1和下固定孔2-1,所述的本体1前方的左右两侧各设有一个圆形的固定孔,分别为第一固定孔1-1和第二固定孔1-2,所述的本体1后方设有一个方形的连接座4,所述的连接座4左右两侧各设有一个连接孔,分别为第一连接孔4-1和第二连接孔4-2,连接座4左侧设有一个“U”形的卡头5。
以上,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
