技术领域
本实用新型涉及灯具技术领域，特别涉及一种灯具。
背景技术
灯具，是指能透光、分配和改变光源光分布的器具，包括除光源外所有用于固定和保护光源所需的全部零部件，以及与电源连接所必需的线路附件；由于灯具的位置在安装后一般为固定的，在需要调整灯光的时候，经常需要将已经装好的灯具拆下来，再重新安装到合适的位置，这样导致灯具经常需要拆卸，容易对墙壁和灯具造成损坏，且现有的滑动灯具一般固定在墙壁上，在人们办公时不像可调节的灯具，可向前拉拢灯具，提高亮度，现有的灯具与灯架都是一体式的，灯具在外出时也可使用，可在便携式拆除灯具的技术方案中进行研究。
因此，为了克服上述描述中的技术问题，需要在灯具技术领域进行进一步研究。
实用新型内容
本实用新型的主要目的在于提供一种具有滑动伸缩的灯具，可以有效解决背景技术中现有技术泥鳅处理台出现的处理过程中保鲜不当，无法有效的防止泥鳅滑手的问题。
为实现上述目的，本实用新型采用的技术方案如下：一种具有滑动伸缩的灯具，包括滑轨、滑槽和固定槽，所述滑轨的前端设有滑槽，且滑槽贯穿设置于滑轨中，所述滑轨的前端设有固定槽，所述固定槽的后端固定连接有滑块，且滑轨与固定槽通过滑块卡接；
所述滑块的顶部和底部均通过传动杆活动连接有滑动轮，所述滑轨前端的一侧设有控制器，且控制器嵌入设置于滑轨中，所述固定槽的一侧设有若干个伸缩杆，且伸缩杆与固定槽通过活动扣活动连接，其余所述伸缩杆端部之间均通过活动扣活动连接，所述伸缩杆的一侧设有固定扣板，且固定扣板与伸缩杆通过活动扣活动连接，所述固定扣板内壁的中部设有电接头，所述控制器的一侧设有电线，且电接头与控制器通过电线电性连接，所述固定扣板的一侧依次设有卡块、电池和照明灯，所述电池与卡块固定连接，且固定扣板与电池通过卡块卡接固定，所述电池的一侧固定有照明灯，且照明灯与电池电性连接，所述卡块一侧的顶部设有电接触头，所述固定槽的底部设有电线固定扣，且电线固定扣呈圆柱体形状，所述电线固定扣中间开有口子，所述电池的顶部设有与照明灯电性连接的电源开关。
优选的，所述滑槽呈凸字形凹口设置，且滑块呈凸字形形状，所述滑块形状大小刚好嵌入滑槽中。
优选的，所述卡块的底部设有凹口，所述固定扣板的一侧设有凹口，通过卡块嵌入固定扣板凹口进行卡接，所述卡块卡入固定扣板的情况下，所述电接头与电接触头对接。
优选的，所述电线通过贯穿电线固定扣固定。
优选的，所述电线、电接头、电接触头、电池和照明灯均与控制器电性连接。
优选的，所述固定槽呈凹字形形状，所述伸缩杆固定于固定槽凹口中。
与现有技术相比，本实用新型具有以下有益效果：
(1)该一种具有滑动伸缩的灯具，通过设有伸缩杆，当使用者需要聚光时，由于固定槽前端的凹口处设有若干伸缩杆，伸缩杆之间通过活动扣连接，使用者可抓住固定扣板，伸拉固定扣板，使得照明灯可前倾，达到具有伸缩的功能，可对伸缩至使用者需要的地方，解决了无法伸缩聚光的问题。
(2)该一种具有滑动伸缩的灯具，通过设有卡块和电池，由于固定扣板前端设有凹口，卡块底部设有相对的凹口，卡块可与固定扣板相互对接，且卡接时电接头与电接触头是接触的，可进行充电工作，当使用者需要外出，使用灯具时，使用者可向上将卡块拔出，将照明灯外带，并通过顶部的电源开关对照明灯进行开启，达到便携携带的效果，解决了以往灯具与灯架都是一体式的，无法便携拆走，在户外使用的问题。
附图说明

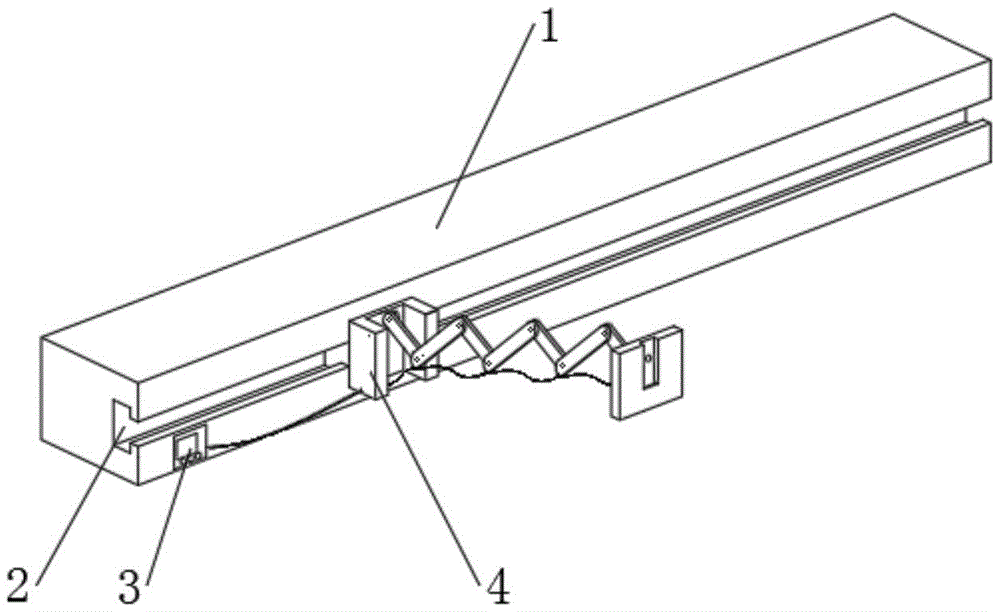

图1为本实用新型的整体结构示意图；
图2为本实用新型固定扣板的局部结构示意图；
图3为本实用新型的滑块的局部结构示意图；
图4为本实用新型电接触头、电池和照明灯的侧面图；
图5为本实用新型的图2A处放大图。
图中：1、滑轨；2、滑槽；3、控制器；4、固定槽；5、电线固定扣；6、伸缩杆；7、滑块；8、固定扣板；9、电接头；10、滑动轮；11、照明灯；12、电池；13、卡块；14、电接触头；15、电线；16、电源开关。
具体实施方式
下面结合附图说明和实施例对本实用新型作进一步说明，本实用新型的方式包括但不仅限于以下实施例。
本实用新型中的滑轨1、滑槽2、控制器3、固定槽4、电线固定扣5、伸缩杆6、滑块7、固定扣板8、电接头9、滑动轮10、照明灯11、电池12、卡块13、电接触头14、电线15和电源开关16均可从市场购买或私人定制获得。
本实用新型中的照明灯11的型号为(QSXDD-FXPG)、电池12的型号为(406890)。
参照图1-5，本实用新型提供一种技术方案：一种具有滑动伸缩的灯具，包括滑轨1、滑槽2和固定槽4，滑轨1的前端设有滑槽2，且滑槽2贯穿设置于滑轨1中，滑轨1的前端设有固定槽4，固定槽4的后端固定连接有滑块7，且滑轨1与固定槽4通过滑块7卡接；
滑块7的顶部和底部均通过传动杆活动连接有滑动轮10，滑轨1前端的一侧设有控制器3，且控制器3嵌入设置于滑轨1中，固定槽4的一侧设有若干个伸缩杆6，且伸缩杆6与固定槽4通过活动扣活动连接，其余伸缩杆6端部之间均通过活动扣活动连接，伸缩杆6的一侧设有固定扣板8，且固定扣板8与伸缩杆6通过活动扣活动连接，固定扣板8内壁的中部设有电接头9，控制器3的一侧设有电线15，且电接头9与控制器3通过电线15电性连接，固定扣板8的一侧依次设有卡块13、电池12和照明灯11，电池12与卡块13固定连接，且固定扣板8与电池12通过卡块13卡接固定，电池12的一侧固定有照明灯11，且照明灯11与电池12电性连接，卡块13一侧的顶部设有电接触头14，固定槽4的底部设有电线固定扣5，且电线固定扣5呈圆柱体形状，电线固定扣5中间开有口子，电池12的顶部设有与照明灯11电性连接的电源开关16，滑槽2呈凸字形凹口设置，且滑块7呈凸字形形状，滑块7形状大小刚好嵌入滑槽2中，为了使灯具能够相互卡嵌，并滑动，通过设有滑块7和滑槽2，通过滑块7嵌入滑槽2中进行滑动活动连接，卡块13的底部设有凹口，固定扣板8的一侧设有凹口，通过卡块13嵌入固定扣板8凹口进行卡接，卡块13卡入固定扣板8的情况下，电接头9与电接触头14对接，为了使照明灯11能够拆下，通过设有卡块13，卡块13底部设有凹口，可与固定扣板8前端卡口进行卡接，并且电接头9与电接触头14进行对接充电，当卡块13取出时，使用者可便携带走，电线15通过贯穿电线固定扣5固定，使得电线15能够方便的收纳，电线15、电接头9、电接触头14、电池12和照明灯11均与控制器3电性连接，控制器3能够方便电器的控制，固定槽4呈凹字形形状，伸缩杆6固定于固定槽4凹口中，固定槽4呈凹字形形状，能够方便伸缩杆6伸缩后收拢至凹口内。
工作原理：在使用时，将控制器3接通电源，紧接着通过控制控制器3开启照明灯11，电流将由电线15传输至电接头9，并传入电池12供给照明灯11，由于该滑块7与滑槽2大小刚好嵌接，滑块7顶部设有滑动轮10，使用者可手动滑动滑块7，使得滑块7在滑槽2中进行滑动；
当使用者需要聚光时，由于固定槽4前端的凹口处设有若干伸缩杆6，伸缩杆6之间通过活动扣连接，使用者可抓住固定扣板8，伸拉固定扣板8，使得照明灯11可前倾；
紧接着，由于固定扣板8前端设有凹口，卡块13底部设有相对的凹口，卡块13可与固定扣板8相互对接，且卡接时电接头9与电接触头14是接触的，可进行充电工作，当使用者需要外出，使用灯具时，使用者可向上将卡块13拔出，将照明灯11外带，并通过顶部的电源开关16对照明灯11进行开启，达到便携携带的效果，以上就是该实用新型的工作原理。
上述实施例仅为本实用新型的优选实施方式之一，不应当用于限制本实用新型的保护范围，但凡在本实用新型的主体设计思想和精神上作出的毫无实质意义的改动或润色，其所解决的技术问题仍然与本实用新型一致的，均应当包含在本实用新型的保护范围之内。
