技术领域
本实用新型涉及激光投线仪技术领域，具体为一种新型的激光投线仪。
背景技术
激光投线仪，在使用的过程中，激光投线仪通过发射激光束，使激光束通过棱镜导光系统形成激光面以投射出水平和铅垂的激光线，最终实现测量的目的。
现有的激光投线仪在摆放的过程中垂直激光窗口和水平激光窗口的表面常常会被污染物附着，甚至还会发生损坏，影响激光投线仪的使用寿命。
实用新型内容
本实用新型的目的在于提供一种新型的激光投线仪，以解决上述背景技术中提出的现有的激光投线仪在摆放的过程中垂直激光窗口和水平激光窗口的表面常常会被污染物附着，甚至还会发生损坏的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型的激光投线仪，包括底座，所述底座的上表面设置有激光投线仪主体，所述激光投线仪主体的上表面设置有支撑座，所述支撑座的上表面设置有操作台，所述操作台的前端面上设置有调节旋钮，所述激光投线仪主体的前端面上设置有垂直激光窗，所述垂直激光窗的下方设置有水平激光窗，且垂直激光窗的垂直中心线与水平激光窗的垂直中心线重合，所述垂直激光窗和水平激光窗的前端面上均设置有框架板。
优选的，所述框架板的内部设置有安装槽，所述安装槽的内部设置有外护板，所述外护板的一端设置有拉把，所述外护板与激光窗的外壁之间安装有密封条。
优选的，所述框架板的内壁上设置有保持架，所述保持架的内部设置有辅助滚珠，且辅助滚珠与外护板的外壁相接触。
优选的，所述激光投线仪主体的后端面上设置有螺纹安装孔，所述激光投线仪主体的后端面上安装有后置托板。
优选的，所述后置托板的内部设置有连接螺栓，且后置托板通过连接螺栓与螺纹安装孔固定安装，所述连接螺栓的外壁上安装有锁紧螺帽。
优选的，所述后置托板的四端均设置有安装端头，且安装端头与后置托板为一体结构，所述安装端头的内部设置有贯穿孔。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过设置外护板起到保护激光窗的作用，拉动拉把将外护板从框架板的内部取出，从而达到开启垂直激光窗和水平激光窗的目的，投线工作完成后，将外护板重新装入框架板的内部，外护板装入后，在外护板与激光窗之间安装上密封条，从而达到对垂直激光窗和水平激光窗密封保护的目的，克服了现有的激光投线仪在摆放的过程中垂直激光窗口和水平激光窗口的表面常常会被污染物附着，甚至还会发生损坏的问题。
2、通过在激光投线仪主体的后端面上安装上后置托板，通过连接螺栓与螺纹安装孔的固定连接，从而达到安装后置托板的作用，安装完成后，在四个安装端头内部的贯穿孔中贯穿螺钉，使得螺纹与墙面固定连接，从而达到将激光投线仪主体安装在墙面上使用的目的。
附图说明

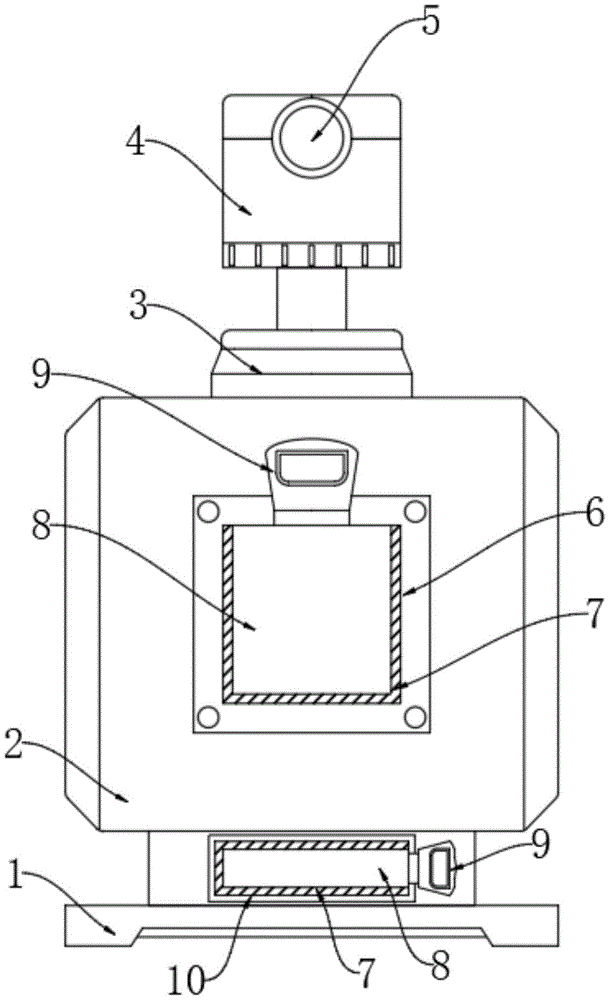

图1为本实用新型的整体结构示意图；
图2为本实用新型的整体后端面结构示意图；
图3为本实用新型的激光投线仪主体与后置托板连接结构示意图；
图4为本实用新型的框架板内部结构示意图；
图中：1、底座；2、激光投线仪主体；3、支撑座；4、操作台；5、调节旋钮；6、垂直激光窗；7、框架板；8、外护板；9、拉把；10、水平激光窗；11、螺纹安装孔；12、后置托板；13、锁紧螺帽；14、连接螺栓；15、安装端头；16、贯穿孔；17、安装槽；18、保持架；19、辅助滚珠；20、密封条。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实用新型一部分实施例，而不是全部的实施例。
请参阅图1-4，本实用新型提供的一种实施例：一种新型的激光投线仪，包括底座1，底座1的上表面设置有激光投线仪主体2，激光投线仪主体2的上表面设置有支撑座3，支撑座3的上表面设置有操作台4，操作台4的前端面上设置有调节旋钮5，激光投线仪主体2的前端面上设置有垂直激光窗6，垂直激光窗6的下方设置有水平激光窗10，且垂直激光窗6的垂直中心线与水平激光窗10的垂直中心线重合，垂直激光窗6和水平激光窗10的前端面上均设置有框架板7。
进一步，框架板7的内部设置有安装槽17，安装槽17的内部设置有外护板8，外护板8的一端设置有拉把9，外护板8与激光窗的外壁之间安装有密封条20,框架板7的内部设置的安装槽17起到安装外护板8的作用，外护板8的一端设置的拉把9起到便于拉动外护板8的作用，外护板8与激光窗的外壁之间安装的密封条20起到提高外护板8对激光窗防护性能的作用。
进一步，框架板7的内壁上设置有保持架18，保持架18的内部设置有辅助滚珠19，且辅助滚珠19与外护板8的外壁相接触，框架板7的内壁上设置的保持架18起到承载辅助滚珠19的作用，辅助滚珠19与外护板8的外壁相接触从而达到辅助外护板8插接安装的目的。
进一步，激光投线仪主体2的后端面上设置有螺纹安装孔11，激光投线仪主体2的后端面上安装有后置托板12，激光投线仪主体2的后端面上设置的螺纹安装孔11起到便于后置托板12安装的作用，激光投线仪主体2的后端面上安装的后置托板12起到辅助激光投线仪主体2在墙面上安装的作用。
进一步，后置托板12的内部设置有连接螺栓14，且后置托板12通过连接螺栓14与螺纹安装孔11固定安装，连接螺栓14的外壁上安装有锁紧螺帽13，后置托板12的内部设置的连接螺栓14起到与螺纹安装孔11螺纹连接的作用，从而对后置托板12进行安装的目的。
进一步，后置托板12的四端均设置有安装端头15，且安装端头15与后置托板12为一体结构，安装端头15的内部设置有贯穿孔16，后置托板12的四端均设置的安装端头15起到与墙面接触安装的作用，安装端头15的内部设置的贯穿孔16起到贯穿螺钉将后置托板12固定在墙面上的作用。
工作原理：使用时，在激光投线仪主体2的后端面上安装上后置托板12，通过连接螺栓14与螺纹安装孔11的固定连接，从而达到安装后置托板12的作用，安装完成后，在四个安装端头15内部的贯穿孔16中贯穿螺钉，使得螺纹与墙面固定连接，从而达到将激光投线仪主体2安装在墙面上使用的目的，通过拉动拉把9将外护板8从框架板7的内部取出，从而达到开启垂直激光窗6和水平激光窗10的目的，投线工作完成后，将外护板8重新装入框架板7的内部，在框架板7抽拉的过程中，安装槽17内壁上的辅助滚珠19与外护板8接触并转动，从而使得外护板8的抽拉更加流畅，外护板8装入后，在外护板8与激光窗之间安装上密封条，从而达到对垂直激光窗6和水平激光窗10密封保护的目的，完成激光投线仪的安装使用工作。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
