技术领域
本实用新型涉及电力线路施工技术领域，尤其涉及一种电力线路施工用的滑轮托架。
背景技术
电力线路是指在发电厂、变电站和电力用户间用来传送电能的线路，它是供电系统的重要组成部分，担负着输送和分配电能的任务，在电工对电力线路进行施工时，需要用到滑轮托架，然而现有的滑轮托架不具备限位和升降功能，从而不能对电线的张紧度进行调节，根据现场地势的高低，也不能对滑轮托架进行顶起，电工不便于对电力线路进行铺设。
为解决上述问题，本申请中提出一种电力线路施工用的滑轮托架。
实用新型内容
(一)实用新型目的
为解决背景技术中存在的技术问题，本实用新型提出一种电力线路施工用的滑轮托架，具有限位和升降功能的特点。
(二)技术方案
为解决上述问题，本实用新型提供了一种电力线路施工用的滑轮托架，包括托架本体，所述托架本体的底部栓接有固定箱，所述固定箱内腔底部的四周均开设有通槽，所述托架本体内腔顶部的正面和背面均嵌设有轴承，所述轴承的内腔转动连接有托辊，所述托架本体内腔顶部的左侧横向栓接有支撑座，所述托架本体的内腔设置有调节机构，所述固定箱的内腔设置有升降机构。
优选的，所述调节机构包括螺筒、丝杆、转盘、把手、移动限位架、第一限位辊、固定限位架和第二限位辊，所述支撑座的中心处嵌设有螺筒，所述螺筒的内腔竖向螺纹连接有丝杆，所述丝杆的顶端栓接有转盘，所述转盘顶部的右侧栓接有把手，所述丝杆的底端转动连接有移动限位架，所述移动限位架内腔的底部横向转动连接有第一限位辊，所述托架本体内腔底部的左侧栓接有固定限位架，所述固定限位架内腔的顶部横向转动连接有与第一限位辊配合使用的第二限位辊。
优选的，所述升降机构包括滑槽、气缸、移动座、滑块和固定座，所述固定箱内腔的正面和背面均竖向开设有滑槽，所述固定箱内腔顶部的中心处栓接有气缸，所述气缸的活塞杆栓接有移动座，所述移动座的正面和背面均栓接有与滑槽滑动连接的滑块，所述移动座底部的四周均栓接有与通槽配合使用的固定座。
优选的，所述固定座的底部通过强力粘合胶粘接有防滑垫，所述防滑垫的厚度至少为两厘米。
优选的，所述托架本体外侧的顶部转动连接有提手，所述提手的表面开设有防滑纹。
优选的，所述移动座底部的正面和背面均竖向焊接有限位弹簧，且限位弹簧的底端与固定箱内腔的底部栓接。
优选的，所述固定箱正面的左侧通过两个铰链铰接有箱门，且箱门正面右侧的中心处嵌设有锁具。
本实用新型的上述技术方案具有如下有益的技术效果：
1、本实用新型通过设置把手、转盘、丝杆、移动限位架、第一限位辊、固定限位架和第二限位辊的配合使用，可对电力线路传动过程中的张紧度进行限位调节，防止电力线路传动过程中过于松散，影响电力线路的传动速率，通过滑槽、气缸、移动座、滑块和固定座的配合，可对固定箱和托架本体进行顶起升高，满足电工铺设电力线路时的地势要求，从而解决了现有滑轮托架不具备限位和升降功能的问题；
2、本实用新型通过防滑垫的厚度至少为两厘米，进一步增强固定座的防滑效果，避免固定座在地面发生移动，通过提手的表面开设有防滑纹，增大电工的手部和提手之间的摩擦力，通过限位弹簧，可对移动座的升降高度进行弹性限位，通过箱门和锁具，便于维修人员对固定箱内部部件进行维修和保养。
附图说明

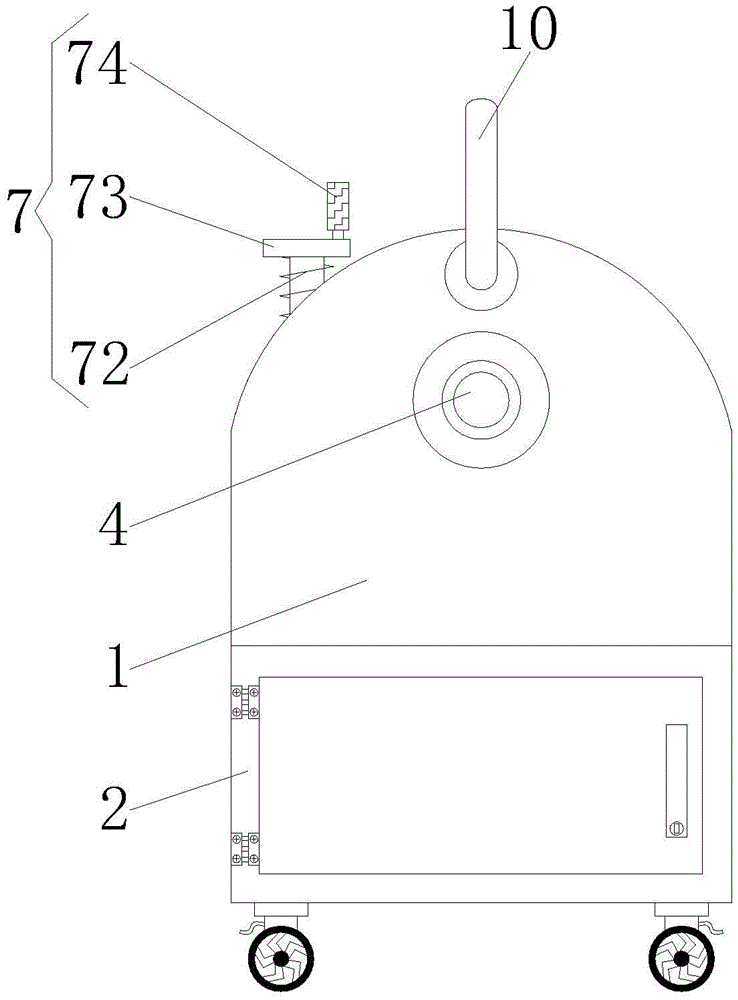

图1为本实用新型的结构示意图；
图2为本实用新型托架本体的左视图；
图3为本实用新型托架本体的俯视图。
附图标记：
1、托架本体；2、固定箱；3、通槽；4、轴承；5、托辊；6、支撑座；7、调节机构；71、螺筒；72、丝杆；73、转盘；74、把手；75、移动限位架；76、第一限位辊；77、固定限位架；78、第二限位辊；8、升降机构；81、滑槽；82、气缸；83、移动座；84、滑块；85、固定座；9、防滑垫；10、提手。
具体实施方式
为使本实用新型的目的、技术方案和优点更加清楚明了，下面结合具体实施方式并参照附图，对本实用新型进一步详细说明。应该理解，这些描述只是示例性的，而并非要限制本实用新型的范围。此外，在以下说明中，省略了对公知结构和技术的描述，以避免不必要地混淆本实用新型的概念。
如图1-3所示，本实用新型提出的一种电力线路施工用的滑轮托架，包括托架本体1，托架本体1的底部栓接有固定箱2，固定箱2内腔底部的四周均开设有通槽3，托架本体1内腔顶部的正面和背面均嵌设有轴承4，轴承4的内腔转动连接有托辊5，托架本体1内腔顶部的左侧横向栓接有支撑座6，托架本体1的内腔设置有调节机构7，固定箱2的内腔设置有升降机构8。
如图1-图3所示，调节机构7包括螺筒71、丝杆72、转盘73、把手74、移动限位架75、第一限位辊76、固定限位架77和第二限位辊78，支撑座6的中心处嵌设有螺筒71，螺筒71的内腔竖向螺纹连接有丝杆72，丝杆72的顶端栓接有转盘73，转盘73顶部的右侧栓接有把手74，丝杆72的底端转动连接有移动限位架75，移动限位架75内腔的底部横向转动连接有第一限位辊76，托架本体1内腔底部的左侧栓接有固定限位架77，固定限位架77内腔的顶部横向转动连接有与第一限位辊76配合使用的第二限位辊78，可对电力线路传动过程中的张紧度进行限位调节，防止电力线路传动过程中过于松散，影响电力线路的传动速率。
如图2所示，升降机构8包括滑槽81、气缸82、移动座83、滑块84和固定座85，固定箱2内腔的正面和背面均竖向开设有滑槽81，固定箱2内腔顶部的中心处栓接有气缸82，气缸82的活塞杆栓接有移动座83，移动座83的正面和背面均栓接有与滑槽81滑动连接的滑块84，移动座83底部的四周均栓接有与通槽3配合使用的固定座85，可对固定箱2和托架本体1进行顶起升高，满足电工铺设电力线路时的地势要求。
如图2所示，固定座85的底部通过强力粘合胶粘接有防滑垫9，防滑垫9的厚度至少为两厘米，进一步增强固定座85的防滑效果，避免固定座85在地面发生移动。
如图1所示，托架本体1外侧的顶部转动连接有提手10，提手10的表面开设有防滑纹，增大电工的手部和提手10之间的摩擦力。
如图2所示，移动座83底部的正面和背面均竖向焊接有限位弹簧，且限位弹簧的底端与固定箱2内腔的底部栓接，可对移动座83的升降高度进行弹性限位。
如图1所示，固定箱2正面的左侧通过两个铰链铰接有箱门，且箱门正面右侧的中心处嵌设有锁具，便于维修人员对固定箱2内部部件进行维修和保养。
本实用新型提供的一种电力线路施工用的滑轮托架的工作原理如下：
在使用时，电工预先将电力线路穿过第一限位辊76和第二限位辊78，接着再穿过托辊5，在托辊5对电力线路传动过程中，电工握住把手74顺时针转动转盘73和丝杆72，则丝杆72带动移动移动限位架75和第一限位辊76向下移动，通过第二限位辊78的传动配合，从而第一限位辊76和第二限位辊78进行限位传动，根据现场要求需要对托架本体1进行升高时，滑块84在滑槽81内向下移动，继而增强移动座83的升降稳定性，则气缸82带动移动座83向下移动，移动座83带动四个固定座85贯穿通槽3并对固定箱2和托架本体1进行顶起，从而对托架本体1进行升高。
以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的仅为本实用新型的优选例，并不用来限制本实用新型，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
