技术领域
本实用新型涉及土木工程领域，特别是涉及便携式钢筋裁断装置。
背景技术
便携式钢筋截断设备大多使用杠杆原理，利用锋利的刀刃对钢筋进行裁断，随着科学的发展，纯人力的便携式截断已经淘汰，更多的是利用液压装置来取代人力，从而提高工作效率，目前的便携式截断设备若是用在角度刁钻的钢筋，操作起来不方便，无法有效的进行截断，并且传统的钢筋切断装置多半还是采用液压操作，并且需要人工手动的进行挤压液压装置才能对钢筋进行切断，此种方式虽然比传统的钢筋裁剪装置省力，但是在长时间的对钢筋切断后还是非常的浪费体力，并且其对一根钢筋的切断时间较长，因此裁断效率并不高。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供便携式钢筋裁断装置。
本实用新型通过以下技术方案来实现上述目的：
便携式钢筋裁断装置，包括用于切断钢筋的剪断机构、活动板、机箱、把手，所述剪断机构设置在所述机箱后方，所述机箱另一侧设置有所述把手，所述机箱内部设置有所述活动板，还包括用于切断钢筋的动力机构和供能机构，所述机箱另一侧面且位于所述把手后方设置有所述动力机构，所述机箱内部位于所述活动板前方设置有所述供能机构。
优选的：所述动力机构包括电机、丝杠，所述电机通过螺栓连接在所述机箱另一侧面，所述丝杠两端通过轴承连接在所述机箱两侧，所述丝杠另一端通过键连接在所述电机转动部，所述电机连接所述供能机构。
如此设置，通过所述电机带动所述丝杠进行转动，利用所述丝杠的转动来带动所述剪断机构对钢筋进行裁断。
优选的：所述动力机构包括第一电动液压杆、第二电动液压杆，所述第一电动液压杆固定部通过螺栓连接在所述机箱另一侧面，所述第二电动液压杆固定部通过螺栓连接在所述机箱另一侧面，所述第一电动液压杆位于所述第二电动液压杆上方，所述第一电动液压杆和所述第二电动液压杆连接所述供能机构。
如此设置，通过所述第一电动液压杆和所述第二电动液压杆伸缩部推动所述剪断机构对钢筋进行裁断。
优选的：所述剪断机构包括钳头、固定板、固定力臂、活动力臂，所述钳头通过销连接在所述固定板上，所述钳头前端通过销连接在所述固定力臂和所述活动力臂后端，所述固定力臂通过销连接在所述活动力臂，所述固定力臂通过焊接连接在机箱一侧，所述活动力臂另一侧通过焊接连接在所述活动板，所述活动板连接所述动力机构。
如此设置，通过所述固定板在所述动力机构上的移动来带动所述活动力臂进行移动，通过所述活动力臂的移动来带动两个所述钳头对钢筋进行裁断。
优选的：所述供能机构包括太阳能电池板、蓄电池，所述太阳能电池板通过螺钉连接在所述机箱上下两侧面上，所述蓄电池通过螺栓连接在所述机箱内部，所述机箱通过螺栓连接在所述把手另一侧面，所述蓄电池与所述太阳能电池板通过电连接。
如此设置，通过所述蓄电池对所述动力机构进行供电，同时在裁断钢筋的时候，利用所述太阳能电池板对所述蓄电池充电。
与现有技术相比，本实用新型的有益效果如下：
1、利用电机带动丝杠进行转动来带动钳头进行闭合，减轻人工切断钢筋时的劳动强度和切断钢筋时的速度；
2、利用太阳能电池板可以对蓄电池进行持续的供电，防止在长时间的切断电池电量不够用，延长本装置的使用时间。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

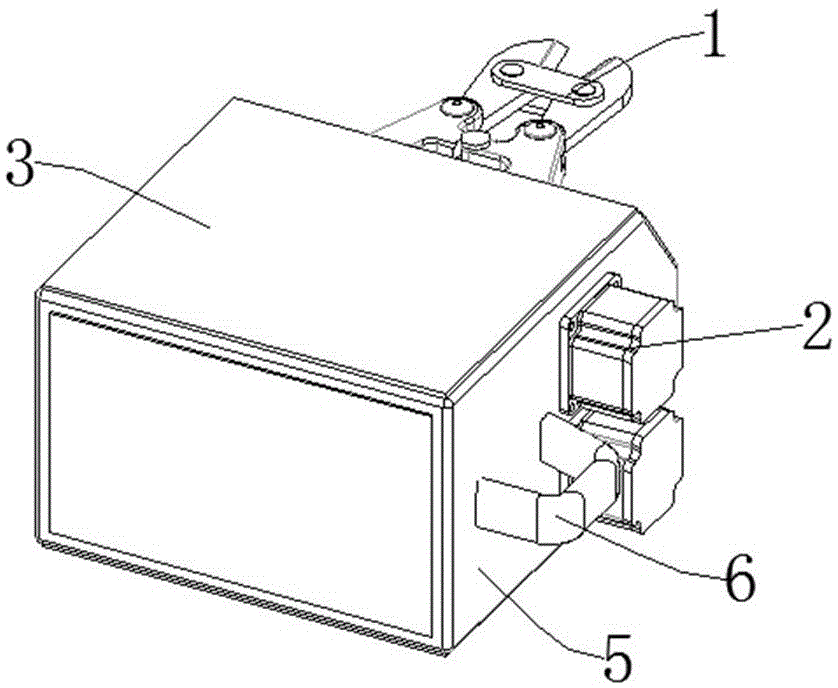

图1是本实用新型所述便携式钢筋裁断装置的实施例1结构示意图；
图2是本实用新型所述便携式钢筋裁断装置的实施例2结构示意图；
图3是本实用新型所述便携式钢筋裁断装置的实施例1俯视图；
图4是本实用新型所述便携式钢筋裁断装置的实施例2俯视图；
图5是本实用新型所述便携式钢筋裁断装置的剪短机构实施例1结构示意图；
图6是本实用新型所述便携式钢筋裁断装置的剪短机构实施例2结构示意图；
图7是本实用新型所述便携式钢筋裁断装置的实施例1电路流程框图；
图8是本实用新型所述便携式钢筋裁断装置的实施例2电路流程框图。
附图标记说明如下：
1、剪断机构；2、动力机构；3、供能机构；4、活动板；5、机箱；6、把手；11、钳头；12、固定板；13、固定力臂；14、活动力臂；21、电机；22、丝杠；211、第一电动液压杆；212、第二电动液压杆；31、太阳能电池板；32、蓄电池。
具体实施方式
在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
下面结合附图对本实用新型作进一步说明：
便携式钢筋裁断装置，包括用于切断钢筋的剪断机构1、活动板4、机箱5、把手6，剪断机构1设置在机箱5后方，机箱5另一侧设置有把手6，机箱5内部设置有活动板4，还包括用于切断钢筋的动力机构2和供能机构3，机箱5另一侧面且位于把手6后方设置有动力机构2，机箱5内部位于活动板4前方设置有供能机构3。
实施例1
如图1、图3、图5、图7所示，动力机构2包括电机21、丝杠22，电机21通过螺栓连接在机箱5另一侧面，丝杠22两端通过轴承连接在机箱5两侧，丝杠22另一端通过键连接在电机21转动部，电机21通过电连接在蓄电池32上，通过电机21带动丝杠22进行转动，利用丝杠22的转动来带动剪断机构1对钢筋进行裁断；剪断机构1包括钳头11、固定板12、固定力臂13、活动力臂14，钳头11通过销连接在固定板12上，钳头11前端通过销连接在固定力臂13和活动力臂14后端，固定力臂13通过销连接在活动力臂14，固定力臂13通过焊接连接在机箱5一侧，活动力臂14另一侧通过焊接连接在活动板4，活动板4通过螺纹连接在丝杠22外侧，通过固定板12在动力机构2上的移动来，带动活动力臂14进行移动，通过活动力臂14的移动来带动两个钳头11对钢筋进行裁断；供能机构3包括太阳能电池板31、蓄电池32，太阳能电池板31通过螺钉连接在机箱5上下两侧面上，蓄电池32通过螺栓连接在机箱5内部，机箱5通过螺栓连接在把手6另一侧面，蓄电池32与太阳能电池板31通过电连接，通过蓄电池32对动力机构2进行供电，同时在裁断钢筋的时候，利用太阳能电池板31对蓄电池32充电。
工作原理：在使用前，利用外接导线蓄电池32充满电；在使用时，由人工手提把手6将本装置拿到指定位置，在开始对钢筋进行裁断时，将钢筋卡在钳头11中间位置，通过导线接通电机21和蓄电池32，利用蓄电池32对电机21进行供电，利用电机21转动部带动丝杠22进行转动，通过丝杠22的转动带动活动板4向一侧移动，利用移动的活动板4来推动活动力臂14前端向固定力臂13的方向移动，当活动力臂14前端向固定臂13方向移动靠拢时，固定力臂13和活动力臂14后端与钳头11连接处向外张开，进而使两个钳头11的前端向外移动，利用固定板12的作用钳头11的后端向中间聚拢将钢筋进行剪短，当剪短后电机21转动部进行反向转动，通过固定板12带动活动力臂14向另一侧移动，进而开始进行下一根钢筋的剪短；在使用过程中，利用太阳能电池板31可以将光能转化为电能储存到蓄电池32内，进而保证蓄电池32有持续的电量。
实施例2
如图2、图4、图6、图8所示，实施例2和实施例1的区别在于，动力机构2包括第一电动液压杆211、第二电动液压杆212，第一电动液压杆211固定部通过螺栓连接在机箱5另一侧面，第二电动液压杆212固定部通过螺栓连接在机箱5另一侧面，第一电动液压杆211位于第二电动液压杆212上方，第一电动液压杆211和第二电动液压杆212通过电连接在蓄电池32上，通过第一电动液压杆211和第二电动液压杆212伸缩部推动剪断机构1对钢筋进行裁断。
以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。
