技术领域
本实用新型涉及清洁装置技术领域，具体为一种互感器油实验试管清洁装置。
背景技术
目前，现有的互感器油实验试管清洁装置还存在着一些不足的地方，例如；现有的互感器油实验试管清洁装置使用时试管体与插槽内部的摩擦力比较低，试管体在清洁的过程中容易出现掉落的现象，降低了对试管体的保护效果，而且现有的互感器油实验试管清洁装置不能对废液进行回收的效果，废液对会环境进行污染，降低了操作人员在处理废液时的便捷性。为此，需要设计新的技术方案给予解决。
实用新型内容
本实用新型的目的在于提供一种互感器油实验试管清洁装置，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种互感器油实验试管清洁装置，包括操作台，所述操作台上设置有推动器、密封框、排污阀、水箱和过滤网，所述推动器的下端通过铆钉与所述操作台上表面的左侧固定连接，所述密封框通过铆钉与所述操作台内部的中间处相连接，所述排污阀通过铆钉与所述操作台右下方相连接，所述水箱通过铆钉与所述操作台的左端相连接，所述过滤网卡在所述操作台的上表面，并且位于所述操作台的内部相通，所述操作台的内部设置有废液回收槽，所述密封框的内部设置有气动推动器，所述气动推动器的上端设置有连接盘，所述连接盘上设置有毛刷；
所述推动器上设置有固定板，所述固定板底部设置有夹具，所述夹具的内部设置有插槽，所述插槽的内部设置有防滑垫，所述防滑垫的内部设置有试管体；
所述水箱上设置有吸水泵和支撑杆，所述吸水泵通过铆钉与所述水箱内部的上方相连接，所述支撑杆通过铆钉与所述水箱上端的左侧相连接，所述支撑杆上设置有喷头，所述喷头的下端设置有吸水管。
作为本实用新型的一种优选实施方式，所述连接盘采用铝合金的材质制作，并且呈圆形，所述毛刷的下端通过螺纹与所述连接盘的内部相连接。
作为本实用新型的一种优选实施方式，所述吸水管采用PVC的材质制作，所述吸水管的一端位于所述水箱内部的底部，所述吸水管通过吸水泵与所述喷头相连接。
作为本实用新型的一种优选实施方式，所述防滑垫采用橡胶的材质制作，并且粘接在所述插槽的内部，所述试管体的上端插在所述插槽的内部，并且与所述防滑垫的内壁相吻合。
作为本实用新型的一种优选实施方式，所述固定板的左端通过铆钉与所述推动器的上端相连接，所述夹具的上端通过铆钉与所述固定板的底部相连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过在插槽的内部增加防滑垫，当试管体需要清洁的时候，可以直接将试管体封闭的一端直接插入到插槽的内部，这时防滑垫会对试管体的外表面进行挤压，有效的增强了试管体与插槽内部的摩擦力，避免了试管体在清洁的过程中出现掉落的现象，提高了对试管体的保护效果。
2、本实用新型通过排污阀、过滤网和废液回收槽的增加，在试管体需要清洁的时候，先将试管体封闭的一端直接插入到插槽的内部，再通过推动器将固定板上的夹具向下降落，以至于让试管体的内部套在毛刷上，再由气动推动器带动连接盘上的毛刷进行上下升降，以至于达到对试管体的内部进行洗刷，再由吸水泵通过吸水管将水箱内部的水吸入到喷头喷出，再由喷头对着试管体进行冲洗，冲洗后的水会直接流入到滤网下方的废液回收槽内部，最后再由排污阀对废液回收槽内部的废液进行排放，有效的实现了对废液进行回收的效果，避免了废液会环境进行污染，降低了操作人员在处理废液时的便捷性。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

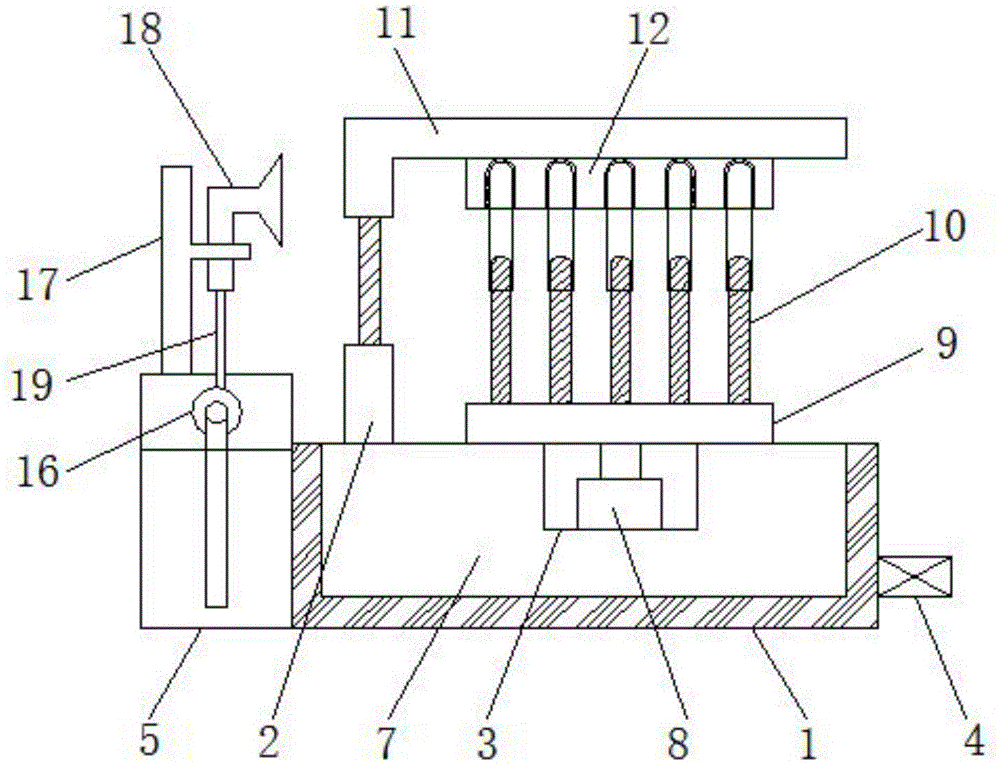

图1为本实用新型一种互感器油实验试管清洁装置的剖视图；
图2为本实用新型一种互感器油实验试管清洁装置的夹具剖视图；
图3为本实用新型一种互感器油实验试管清洁装置的操作台俯视图。
图中：操作台1、推动器2、密封框3、排污阀4、水箱5、过滤网6、废液回收槽7、气动推动器8、连接盘9、毛刷10、固定板11、夹具12、插槽13、防滑垫14、试管体15、吸水泵16、支撑杆17、喷头18、吸水管19。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-3，本实用新型提供一种技术方案：一种互感器油实验试管清洁装置，包括操作台1，所述操作台1上设置有推动器2、密封框3、排污阀4、水箱5和过滤网6，所述推动器2的下端通过铆钉与所述操作台1上表面的左侧固定连接，所述密封框3通过铆钉与所述操作台1内部的中间处相连接，所述排污阀4通过铆钉与所述操作台1右下方相连接，所述水箱5通过铆钉与所述操作台1的左端相连接，所述过滤网6卡在所述操作台1的上表面，并且位于所述操作台1的内部相通，所述操作台1的内部设置有废液回收槽7，所述密封框3的内部设置有气动推动器8，所述气动推动器8的上端设置有连接盘9，所述连接盘9上设置有毛刷10；
所述推动器2上设置有固定板11，所述固定板11底部设置有夹具12，所述夹具12的内部设置有插槽13，所述插槽13的内部设置有防滑垫14，所述防滑垫14的内部设置有试管体15；
所述水箱5上设置有吸水泵16和支撑杆17，所述吸水泵16通过铆钉与所述水箱5内部的上方相连接，所述支撑杆17通过铆钉与所述水箱5上端的左侧相连接，所述支撑杆17上设置有喷头18，所述喷头18的下端设置有吸水管19，本实施例中(如图1、图2和图3所示)通过在插槽13的内部增加防滑垫14，当试管体15需要清洁的时候，可以直接将试管体15封闭的一端直接插入到插槽13的内部，这时防滑垫14会对试管体15的外表面进行挤压，有效的增强了试管体15与插槽13内部的摩擦力，避免了试管体15在清洁的过程中出现掉落的现象，提高了对试管体15的保护效果，通过排污阀4、过滤网6和废液回收槽7的增加，在试管体15需要清洁的时候，先将试管体15封闭的一端直接插入到插槽13的内部，再通过推动器2将固定板11上的夹具12向下降落，以至于让试管体15的内部套在毛刷10上，再由气动推动器8带动连接盘9上的毛刷10进行上下升降，以至于达到对试管体15的内部进行洗刷，再由吸水泵16通过吸水管19将水箱5内部的水吸入到喷头18喷出，再由喷头对着试管体15进行冲洗，冲洗后的水会直接流入到滤网6下方的废液回收槽7内部，最后再由排污阀4对废液回收槽7内部的废液进行排放，有效的实现了对废液进行回收的效果，避免了废液会环境进行污染，降低了操作人员在处理废液时的便捷性。
本实施例中(请参阅图1和图3)，所述连接盘9采用铝合金的材质制作，并且呈圆形，所述毛刷10的下端通过螺纹与所述连接盘9的内部相连接，其作用在于能有效的提高了连接盘9使用时的耐磨性和抗氧化性。
本实施例中(请参阅图1)，所述吸水管19采用PVC的材质制作，所述吸水管19的一端位于所述水箱5内部的底部，所述吸水管19通过吸水泵16与所述喷头18相连接，其作用在于能有效的实现了吸水管19使用时的可弯曲效果。
本实施例中(请参阅图2)，所述防滑垫14采用橡胶的材质制作，并且粘接在所述插槽13的内部，所述试管体15的上端插在所述插槽13的内部，并且与所述防滑垫14的内壁相吻合，其作用在于能有效的增强了试管体15在插槽13内部的夹紧效果。
本实施例中(请参阅图1)，所述固定板11的左端通过铆钉与所述推动器2的上端相连接，所述夹具12的上端通过铆钉与所述固定板11的底部相连接，其作用在于能有效的提高了夹具12高度调节时的便捷性。
需说明的是，本实用新型一种互感器油实验试管清洁装置包括操作台1、推动器2、密封框3、排污阀4、水箱5、过滤网6、废液回收槽7、气动推动器8、连接盘9、毛刷10、固定板11、夹具12、插槽13、防滑垫14、试管体15、吸水泵16、支撑杆17、喷头18、吸水管19等部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，在一种互感器油实验试管清洁装置使用的时候，通过在插槽13的内部增加防滑垫14，当试管体15需要清洁的时候，可以直接将试管体15封闭的一端直接插入到插槽13的内部，这时防滑垫14会对试管体15的外表面进行挤压，有效的增强了试管体15与插槽13内部的摩擦力，避免了试管体15在清洁的过程中出现掉落的现象，提高了对试管体15的保护效果，通过排污阀4、过滤网6和废液回收槽7的增加，在试管体15需要清洁的时候，先将试管体15封闭的一端直接插入到插槽13的内部，再通过推动器2将固定板11上的夹具12向下降落，以至于让试管体15的内部套在毛刷10上，再由气动推动器8带动连接盘9上的毛刷10进行上下升降，以至于达到对试管体15的内部进行洗刷，再由吸水泵16通过吸水管19将水箱5内部的水吸入到喷头18喷出，再由喷头对着试管体15进行冲洗，冲洗后的水会直接流入到滤网6下方的废液回收槽7内部，最后再由排污阀4对废液回收槽7内部的废液进行排放，有效的实现了对废液进行回收的效果，避免了废液会环境进行污染，降低了操作人员在处理废液时的便捷性。
