技术领域
本实用新型涉及电缆加工技术领域，具体为一种内嵌十字骨架型高强度数据线缆。
背景技术
目前，随着科学技术的发展，无论是工业还是人类的日常生活，均向着电气化的方向发展，线缆在工业以及电力领域中，被广泛使用，现有的线缆结构包括多根导体、包覆在每个导体外面的绝缘层、编织层以及护套等几个部分构成；数据电缆主要应用于小区和商务大楼的网络布线；数据光缆主要用于信号数据的传递，因此其实际的基体强度性能必须优于其他普通线缆，优于信号线缆正常使用中，会设置到外界压力的作用，产生大量的不规则形变，这种形变在正常情况下，会对内部实际的缆芯造成变形挤压，导致内部信号传输缆芯出现严重的形变，从而导致实际数据传递时，遭受一定的阻隔，造成信号传递不稳，影响正常使用。
在中国专利CN207624430U中公开的一种内嵌十字骨架型高强度数据线缆，该内嵌十字骨架型高强度数据线缆，结构简单，设计新颖，通过十字交错式的缆芯设置，及通过十字骨架板的使用，实现了线缆的整体基体强度增加，从而实现了数据线缆的数据传输稳定性，效果更加显著，便于推广及使用，但是，该内嵌十字骨架型高强度数据线缆，在解决问题的同时，具有以下缺点：
该内嵌十字骨架型高强度数据线缆，通过十字骨架板卡接在芯棒上开设的卡槽内，分体式设置，更加便于安装，但是，线缆在折弯的时候，十字骨架板十分容易从芯棒上的卡槽内脱落，从而失去了原有的效果，可能导致数据线缆从内部损坏的问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种内嵌十字骨架型高强度数据线缆，通过设置拼接槽，将两个骨架板拼接成一个十字骨架，解决了上述背景技术中提出的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种内嵌十字骨架型高强度数据线缆，包括骨架机构，所述骨架机构的一端插接有连接机构，所述骨架机构和连接机构的内部搭接有缆芯，所述骨架机构和连接机构的内部固定连接有密封膏，所述密封膏的外表面固定连接有聚酯带圈，所述聚酯带圈的外表面固定连接有铝箔编制圈，所述铝箔编制圈的外表面固定连接有保护套；
所述骨架机构包括骨架板、拼接槽、十字卡槽和一字卡槽，所述骨架机构的一侧开设有拼接槽，所述骨架板远离拼接槽的一侧开设有十字卡槽，所述骨架板远离十字卡槽的一侧开设有一字卡槽；
所述连接机构包括十字限位板、第一十字卡条和第二十字卡条，所述十字限位板的一侧固定连接有第一十字卡条，所述十字限位板远离第一十字卡条的一侧固定连接有第二十字卡条。
可选的，所述拼接槽的长度为骨架板的二分之一，所述拼接槽的宽度等于骨架板的厚度。
可选的，所述拼接槽位于骨架板顶部的中线上。
可选的，所述第一十字卡条和第二十字卡条的尺寸完全相同。
可选的，所述十字卡槽和一字卡槽的尺寸与第一十字卡条和第二十字卡条的尺寸相适配。
可选的，所述十字限位板的四个翅板尺寸相同，且所述十字限位板的四个翅板厚度与骨架板的厚度相等。
(三)有益效果
本实用新型提供了一种内嵌十字骨架型高强度数据线缆，具备以下有益效果：
1、该内嵌十字骨架型高强度数据线缆，通过设置拼接槽，将两个骨架板上的拼接槽进行卡接，形成了一个截面为十字形的骨架，结构简单，且不会因为线缆的弯折，导致骨架机构散架的问题，从而提高了该数据线缆的可靠性，避免了数据线缆从内部损坏的问题，延长了该数据线缆的使用寿命。
2、该内嵌十字骨架型高强度数据线缆，通过设置连接机构，将两个骨架板上的拼接槽进行卡接，形成了一个截面为十字形的骨架，而第一个骨架板一侧的十字卡槽和第二骨架板一侧的一字卡槽组合而成一个十字形卡槽，十字限位板一侧的第一十字卡条则插入十字形卡槽内，第二十字卡条则与下一个骨架机构进行插接，从而便可以根据需要，使用多个连接机构将多个骨架机构拼接在一起，拼出一个所需要长度的十字形骨架便可，不仅方便了骨架机构的生产，还提高了十字形骨架的灵活性。
附图说明

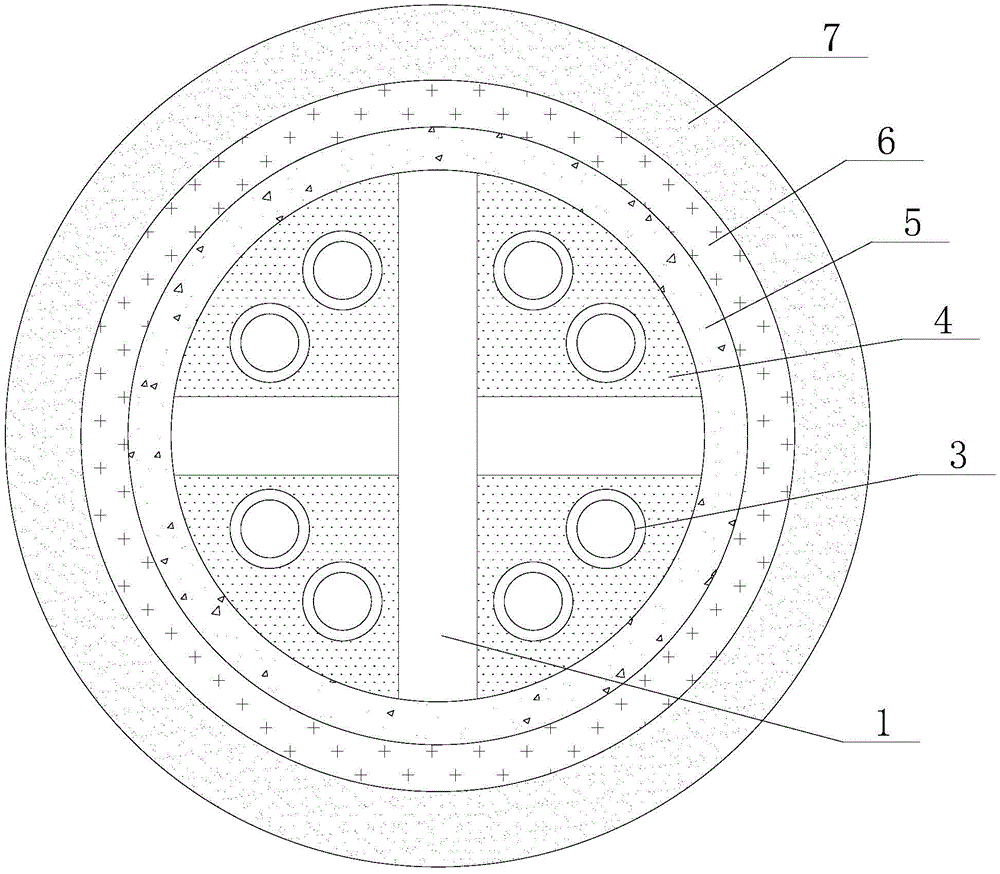

图1为本实用新型的结构示意图；
图2为本实用新型骨架机构和连接机构的结构示意图；
图3为本实用新型骨架机构的结构示意图；
图4为本实用新型连接机构的结构示意图。
图中：1-骨架机构、101-骨架板、102-拼接槽、103-十字卡槽、104-一字卡槽、2-连接机构、201-十字限位板、202-第一十字卡条、203-第二十字卡条、3-缆芯、4-密封膏、5-聚酯带圈、6-铝箔编制圈、7-保护套。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
请参阅图1至图4，本实用新型提供一种技术方案：一种内嵌十字骨架型高强度数据线缆，包括骨架机构1，骨架机构1的一端插接有连接机构2，两个骨架机构1之间使用一个连接机构2进行连接，可是使用多个连接机构2将多个骨架机构1拼接在一起，形成一个较长的十字形骨架，从而方便了十字形骨架的生产，骨架机构1和连接机构2的内部搭接有缆芯3，骨架机构1和连接机构2的内部固定连接有密封膏4，密封膏4的外表面固定连接有聚酯带圈5，聚酯带圈5的外表面固定连接有铝箔编制圈6，铝箔编制圈6的外表面固定连接有保护套7；
骨架机构1包括骨架板101、拼接槽102、十字卡槽103和一字卡槽104，骨架机构1的一侧开设有拼接槽102，通过设置拼接槽102，将两个骨架板101上的拼接槽102进行卡接，从而便形成了一个截面为十字形的骨架，骨架板101远离拼接槽102的一侧开设有十字卡槽103，骨架板101远离十字卡槽103的一侧开设有一字卡槽104，两个骨架板101进行拼接后，第一个骨架板101一侧的十字卡槽103和第二骨架板101一侧的一字卡槽104组合而成一个十字形卡槽，从而便可以与十字限位板201两侧的第一十字卡条202或第二十字卡条203进行插接；
连接机构2包括十字限位板201、第一十字卡条202和第二十字卡条203，十字限位板201的一侧固定连接有第一十字卡条202，十字限位板201远离第一十字卡条202的一侧固定连接有第二十字卡条203。
拼接槽102的长度为骨架板101的二分之一，使得两个骨架板101通过拼接槽102组成一个十字形骨架后，十字形骨架的两端为平正状态，拼接槽102的宽度等于骨架板101的厚度，使得一个骨架板101上的拼接槽102与另一个骨架板101可以紧密贴合，拼接槽102位于骨架板101顶部的中线上，使得两个骨架板101拼装而成的十字形骨架对称，第一十字卡条202和第二十字卡条203的尺寸完全相同，十字卡槽103和一字卡槽104的尺寸与第一十字卡条202和第二十字卡条203的尺寸相适配，十字限位板201的四个翅板尺寸相同，且十字限位板201的四个翅板厚度与骨架板101的厚度相等。
在使用时，将两个骨架板101上的拼接槽102进行卡接，形成了一个截面为十字形的骨架，而第一个骨架板101一侧的十字卡槽103和第二骨架板101一侧的一字卡槽104组合而成一个十字形卡槽，十字限位板201一侧的第一十字卡条202则插入十字形卡槽内，第二十字卡条203则与下一个骨架机构1进行插接，从而便可以根据需要，使用多个连接机构2将多个骨架机构1拼接在一起，拼出一个所需要长度的十字形骨架便可。
综上所述，该内嵌十字骨架型高强度数据线缆，使用时，通过设置拼接槽102，将两个骨架板101上的拼接槽102进行卡接，形成了一个截面为十字形的骨架，结构简单，且不会因为线缆的弯折，导致骨架机构1散架的问题，从而提高了该数据线缆的可靠性，避免了数据线缆从内部损坏的问题，延长了该数据线缆的使用寿命，通过设置连接机构2，将两个骨架板101上的拼接槽102进行卡接，形成了一个截面为十字形的骨架，而第一个骨架板101一侧的十字卡槽103和第二骨架板101一侧的一字卡槽104组合而成一个十字形卡槽，十字限位板21一侧的第一十字卡条202则插入十字形卡槽内，第二十字卡条203则与下一个骨架机构1进行插接，从而便可以根据需要，使用多个连接机构2将多个骨架机构1拼接在一起，拼出一个所需要长度的十字形骨架便可，不仅方便了骨架机构1的生产，还提高了十字形骨架的灵活性。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
