技术领域
本实用新型涉及一种护栏板冲刀定位结构，属于冲刀定位领域。
背景技术
目前的护栏板冲孔冲刀为九孔冲刀，且一套冲压模具一般包括两组冲刀(一组包括九个冲刀)，两组冲刀之间为剪刀，冲刀为了保证定位，一般采用上压板压紧(防止上下位置变动)和在冲刀安装柱上加工端面，通过端面限制冲刀的转动，然而相应的就需要在模具上加工端面，然而加工端面受冲刀影响使端面两端会形成圆弧，影响冲刀的定位。
有鉴于上述现有技术存在的问题，本实用新型结合相关领域多年的设计及使用经验，辅以过强的专业知识，设计制造了一种护栏板冲刀定位结构，来克服上述缺陷。
实用新型内容
对于现有技术中所存在的问题，本实用新型提供的一种护栏板冲刀定位结构，能够充分结合冲刀的安装位置，利用一条长槽与原冲刀定位孔接壤形成定位冲刀的端面。
为了实现上述目的，本实用新型采用的技术方案如下：一种护栏板冲刀定位结构，包括冲刀安装板，所述冲刀安装板上设有四排主台阶孔，两侧的两排主台阶孔之间均设有一个辅台阶孔，每排所述主台阶孔与辅台阶孔之间均设有一道定位槽，所述主台阶孔和辅台阶孔均与相邻的所述定位槽部分重合，所述主台阶孔和辅台阶孔内均设有冲刀，所述定位槽中设有定位条；
所述主台阶孔和辅台阶孔的台阶高度均大于所述定位槽的深度。
作为优选的技术方案，所述冲刀包括安装台，所述安装台底部设有冲刀台，所述冲刀台直径小于安装台直径，所述安装台边上设有冲刀定位铣台，所述冲刀定位铣台的高度小于所述安装台的高度。
作为优选的技术方案，所述定位条与所述冲刀安装板螺纹连接。
作为优选的技术方案，每排主台阶孔均设有四个。
本实用新型的有益之处是：
1.本实用新型利用主台阶孔和辅台阶孔均与相邻的定位槽部分重合，形成了限制冲刀周向转动的端面结构，保证冲刀的定位，再利用主台阶孔和辅台阶孔的台阶高度均大于定位槽的深度的结构，通过定位条限制了冲刀的上下位置，保证了冲压方向的定位；
2.本实用新型通过一条定位槽便同时限定了一排四个主台阶孔和一个辅台阶孔，且定位槽加工方便。
附图说明

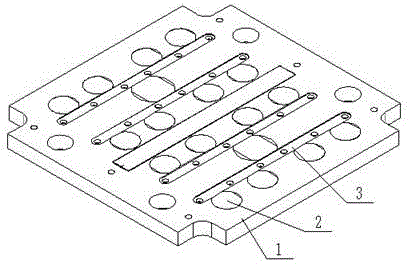

附图1为一种护栏板冲刀定位结构安装示意图；
附图2为一种护栏板冲刀定位结构冲刀安装板示意图；
附图3为一种护栏板冲刀定位结构部分剖视图；
附图4为一种护栏板冲刀定位结构冲刀结构示意图。
图中，1、冲刀安装板，2、冲刀，3、定位条，4、主台阶孔，5、辅台阶孔，6、定位槽。
具体实施方式
为了便于本领域技术人员理解，下面对本实用新型作进一步的说明。
如图1至图4所示，一种护栏板冲刀定位结构，包括冲刀安装板1，冲刀安装板1上设有四排主台阶孔4，每排主台阶孔4均设有四个，中间两排主台阶孔4之间设有剪裁台阶槽，两侧的两排主台阶孔4之间均设有一个辅台阶孔5，每排主台阶孔4与辅台阶孔5之间均设有一道定位槽6，主台阶孔4和辅台阶孔5均与相邻的定位槽6部分重合，从而形成了限制冲刀2周向转动的端面结构，保证冲刀2的定位，本实用新型主台阶孔4和辅台阶孔5内均设有冲刀2，剪裁台阶槽内设有剪刀，定位槽6中设有定位条3，具体的，冲刀2包括安装台，安装台底部设有冲刀台，冲刀台直径小于安装台直径，安装台边上设有冲刀定位铣台，冲刀定位铣台的高度小于安装台的高度，与之对应的，本实用新型主台阶孔4和辅台阶孔5的台阶高度均大于定位槽6的深度，从而通过定位条3限制冲刀2的上下位置，保证了冲刀2冲压方向的定位。
为方便安装拆卸及维护，定位条3与冲刀安装板1螺纹连接，本实用新型通过一条定位槽6便同时限定了一排四个主台阶孔4和一个辅台阶孔5，且定位槽6加工方便。
对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
