技术领域
本实用新型涉及电池生产设备技术领域，具体地说是用于无汞碱性电池生产的压环机。
背景技术
碱性电池亦称为碱性干电池、碱性锌锰电池、碱锰电池，是锌锰电池系列中性能最优的品种，适用于需放电量大及长时间使用。电池内阻较低，因此产生之电流较一般碳性电池更大，此类电池因不含汞，因此可随生活垃圾处理，无须刻意回收。而锰环碱性电池的重要组成部分，其设置在管状的电池壳体的内侧并呈空心环状，锰环的成产则需要使用压环机，现在的压环机结构简单，一台压环机只能生产一种型号的电池的锰环，且现在的压环机没有自动清理的功能，设备上的角落位置残留的由于压环工序产生的余料后期难以清理，因此需要在此基础上做进一步的改进。
实用新型内容
本实用新型的目的是提供用于无汞碱性电池生产的压环机，以解决上述背景中提出现在的压环机结构简单，一台压环机只能生产一种型号的电池的锰环，且现在的压环机没有自动清理的功能，设备上的角落位置残留的由于压环工序产生的余料后期难以清理的问题。
为实现上述目的，本实用新型提供如下技术方案：
用于无汞碱性电池生产的压环机，包括用以使装置安装更加稳固的支撑机构、储物机构、挤压机构、成型机构、驱动机构，所述支撑机构下方设置有所述储物机构，所述支撑机构上方设置有所述成型机构，所述成型机构上方设置有所述挤压机构，所述成型机构的一侧设置有所述驱动机构，还包括用以清理残留余料的清理机构，所述清理机构设置于所述驱动机构的一侧。
优选地，所述支撑机构包括底座、脚轮、支撑梁、顶板、支撑杆，所述底座下方设置有四个所述脚轮，所述底座上方设置有两个所述支撑梁，所述支撑梁上方设置有所述顶板，所述支撑梁的一侧设置有所述支撑杆。
优选地，所述储物机构包括储物柜、柜门、把手，所述储物柜设置于所述底座下方，所述储物柜上设置有所述柜门，所述柜门上设置有所述把手。
优选地，所述挤压机构包括第一液压缸、导套、导柱、安装板、第二液压缸，所述支撑机构上方设置有所述安装板，所述安装板上方设置有所述第一液压缸，所述第一液压缸的两侧均设置有所述导套，所述导套内设置有所述导柱，每个所述导柱下方均设置有所述第二液压缸。
优选地，所述成型机构包括安装块、压块、成型腔、模具、固定块，所述挤压机构下方设置有两个所述压块，每个所述压块的两侧均设置有所述安装块，每个所述压块下方均设置有所述固定块，所述固定块内部设置有所述模具，所述模具内部开设有所述成型腔。
优选地，所述清理机构包括第一连接杆、第一毛刷、第二连接杆、第二毛刷、固定板、第一安装杆、第二安装杆，所述驱动机构的一侧设置有所述固定板，所述固定板上设置有所述第一安装杆，所述第一安装杆的端部设置有所述第一连接杆，所述第一连接杆的底部设置有所述第一毛刷，所述第一安装杆的两侧对称设置有所述第二安装杆，每个所述第二安装杆的端部均设置有所述第二连接杆，所述第二连接杆的底部设置有所述第二毛刷。
优选地，所述驱动机构包括电动推杆和支撑板，所述支撑板设置于所述支撑机构上方，所述支撑板上方设置有所述电动推杆。
优选地，所述驱动机构包括支撑板、电机、丝杠、限位杆、移动板，所述支撑板设置于所述支撑机构上方，所述支撑板的一侧设置有所述限位杆，所述支撑板上方设置有所述电机，所述电机的输出端设置有所述丝杠，所述丝杠上设置有所述移动板。
本实用新型提供的技术方案可以包括以下有益效果：
1、通过设置可拆卸的压块以及可拆卸的成型腔，便于随时更换用于生产不同型号电池锰环的压块以及成型腔，使装置可用于生产不同型号的电池，扩大装置的适用范围
2、通过设置两组成型装置，使装置可同时对两个电池的锰环进行加工，提高加工效率，另设置清理机构，使装置可自动清理加工后残留的余料，防止后期对于角落的余料难以处理。
附图说明
此处的附图被并入说明书中并构成说明书的一部分，示出了符合本申请的实施例，并与说明书一起用于解释本申请的原理。
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

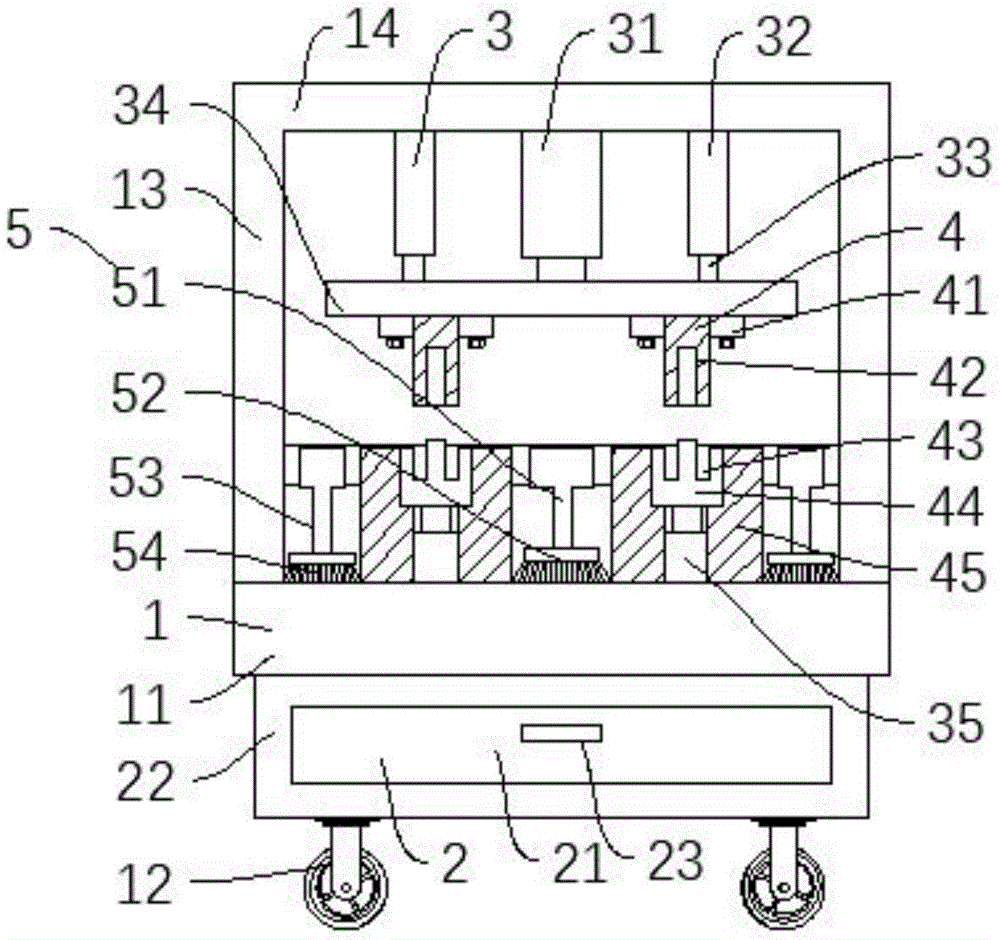

图1是本实用新型的内部结构示意图；
图2是本实用新型的主视图；
图3是本实用新型第一实施例的左视图；
图4是本实用新型第一实施例的俯视图；
图5是本实用新型第二实施例的左视图；
图6是本实用新型第二实施例的俯视图。
图中：1、支撑机构；11、底座；12、脚轮；13、支撑梁；14、顶板；15、支撑杆；2、储物机构；21、柜门；22、储物柜；23、把手；3、挤压机构；31、第一液压缸；32、导套；33、导柱；34、安装板；35、第二液压缸；4、成型机构；41、安装块；42、压块；43、成型腔；44、模具；45、固定块；5、清理机构；51、第一连接杆；52、第一毛刷；53、第二连接杆；54、第二毛刷；55、固定板；56、第一安装杆；57、第二安装杆；6、驱动机构；61、电动推杆；62、支撑板；601、电机；602、丝杠；603、限位杆；604、移动板。
具体实施方式
以下，参照附图对实施例进行说明。此外，下面所示的实施例不对权利要求所记载的实用新型内容起任何限定作用。另外，下面实施例所表示的构成的全部内容不限于作为权利要求所记载的实用新型的解决方案所必需的。
实施例1
如图1、图2、图3、图4所示，用于无汞碱性电池生产的压环机，包括用以使装置安装更加稳固的支撑机构1、储物机构2、挤压机构3、成型机构4、驱动机构6，支撑机构1包括底座11、脚轮12、支撑梁13、顶板14、支撑杆15，底座11下方通过螺钉固定有四个脚轮12，用以实现装置的移动，底座11上方通过螺钉固定有两个支撑梁13，支撑梁13上方通过螺钉固定有顶板14，支撑杆15与底座11通过螺钉固定连接，储物机构2包括储物柜22、柜门21、把手23，储物柜22上铰接有柜门21，柜门21上通过螺钉固定有把手23，设置储物柜22用以暂存所需加工的锰环或者加工结束的锰环，挤压机构3包括第一液压缸31、导套32、导柱33、安装板34、第二液压缸35，安装板34上方通过螺钉固定有第一液压缸31，第一液压缸31与顶板14通过螺钉固定连接，导套32与顶板14通过螺钉固定连接，导套32与导柱33滑动连接，用以使安装板34更加平稳，第二液压缸35与底座11通过螺钉固定连接，成型机构4包括安装块41、压块42、成型腔43、模具44、固定块45，压块42与安装块41通过螺钉固定连接，安装块41与安装板34通过螺钉固定连接，如此设置使压块42便于更换，固定块45与底座11通过螺钉固定连接，固定块45内部放置有模具44，模具44内部开设有成型腔43，清理机构5包括第一连接杆51、第一毛刷52、第二连接杆53、第二毛刷54、固定板55、第一安装杆56、第二安装杆57，固定板55上通过螺钉固定有第一安装杆56，第一安装杆56的端部通过螺钉固定有第一连接杆51，第一连接杆51的底部通过螺钉固定有第一毛刷52，第二安装杆57与固定板55通过螺钉固定，每个第二安装杆57的端部均通过螺钉固定有第二连接杆53，第二连接杆53的底部通过螺钉固定有第二毛刷54，用以清理装置，驱动机构6包括电动推杆61和支撑板62，电动推杆61与固定板55通过螺钉固定连接，支撑板62与电动推杆61通过螺钉固定连接，支撑板62与支撑杆15通过螺钉固定连接，如此设置用以驱动毛刷工作。
上述结构中：使用时，通过脚轮12将装置推至需要使用的地方，将制作锰环的原料填入模具44的成型腔43内，然后启动第一液压缸31带动安装板34下移，同时带动压块42下移对模具44内的原料进行挤压成型，待挤压结束后，启动第二液压缸35将模具44顶出，即可取件，需要加工其他型号电池的锰环时，直接将模具44从固定块45内的凹槽内取出更换其他型号型腔的模具44，同时将压块42卸下更换配套的压块42即可，加工结束后，启动电动推杆61带动固定板55移动，进而带动第一毛刷52以及第二毛刷54移动对装置上残留的余料进行清理。
实施例2
如图1、图2、图5、图6所示，实施例2和实施例1的区别在于，将实施例1的电动推杆61、支撑板62更换成支撑板62、电机601、丝杠602、限位杆603、移动板604，当加工结束后，启动电机601带动丝杠602旋转，在限位杆603的作用下，移动板604沿丝杠602的长度方向移动，移动板604带动固定板55移动，进而推动第一毛刷52以及第二毛刷54对装置进行清理工作。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
