技术领域
本实用新型涉及一种具有底部防潮功能的配电装置。
背景技术
配电柜(箱)分动力配电柜(箱)和照明配电柜(箱)、计量柜(箱)，是配电系统的末级设备。配电柜是电动机控制中心的统称。配电柜使用在负荷比较分散、回路较少的场合;电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。
配电柜在安装时，通常是被直接摆放在地面上，但是机房的位置通常是位于建筑的最下层，也就是潮气最重的一层地面上的潮气向上渗透后作用在配电柜的底部，使得配电柜的底部受潮，同时，由于配电柜采用底部进风的形式进行散热，导致部分潮气被带入至配电柜内，造成电气元件的加速老化。
基于上述问题，我们设计了一种可以改善上述缺点的具有底部防潮功能的配电装置。
实用新型内容
本实用新型所要解决的技术问题是提供一种具有底部防潮功能的配电装置。
本实用新型是通过以下技术方案来实现的：
一种具有底部防潮功能的配电装置，包括一柜体，在所述柜体的前端铰接有一柜门，在所述柜体的下方设置有一底座，在所述底座的上端设置有一凹槽，所述凹槽的深度为2cm~4cm，所述柜体设置于该凹槽内，在所述凹槽的槽底位置处内嵌有多个橡胶材质的凸块，所述凸块支撑在所述柜体的底部位置处，此时所述柜体的下端面脱离所述凹槽的槽底面，在所述柜体的下端面处均布有通风孔，在所述柜体的后端靠近顶部位置处开设有散热槽，在所述底座的左右侧面处均设置有抽屉槽，在所述抽屉槽内设置有可侧向抽拉至外部的抽屉，所述抽屉与所述抽屉槽之间配合有三节式滑轨，所述抽屉的上端距离所述抽屉槽的上端面8mm~20mm，在所述凹槽的槽底位置处设置有与所述抽屉槽连通的透风孔，在所述底座的底部中心位置处设置有一圆孔，所述圆孔的上端封闭，下端贯穿所述底座，在所述圆孔内设置有一内环，在内环的上方设置有风机，在内环的下方设置有防尘网，所述风机、内环和防尘网之间配合有螺栓，在所述圆孔和所述抽屉槽之间开设有连通的第一透风孔。
优选地，在所述柜体的外壁与所述凹槽之间装配有一橡胶材质的密封胶条；密封胶条，是确保穿过抽屉槽的风力向上作用后穿过通风孔进入至柜体内，避免风从柜体和凹槽的间隙处漏出。
优选地，在所述底座的底部左右对称设置有四根斜管，所述斜管倾斜向下设置，两侧所述斜管呈“八”字形分布，在所述斜管内安插有支撑管，所述斜管与所述支撑管之间配合有螺丝，所述支撑管的下端焊接有底板，所述底板水平设置，所述底板与地面之间接触；上述结构，可以针对室内面积较高的机房，抬高配电柜的据地高度，减少潮气的渗入。
优选地，所述防尘网的网孔尺寸为500~800目。
优选地，当所述柜体位于所述凹槽内时，所述柜门暴露在所述凹槽的上方；将柜门暴露在凹槽的上方，在不拆除底座的情况下，可实现柜门的自由开闭。
本产品中，在柜体的下方设置了一个底座，通过底座间隔在柜体与地面之间，底座的中部位置处设置了风机，通过风机将沉积在室内的下沉的冷空气向上输送，输送的风力会进入至抽屉槽内，通过抽屉内储存的干燥剂，对进入的风力进行干燥，干燥后的风力向上渗入至柜体内，实现柜体内部的降温。抽屉可向外抽拉，便于对内部的干燥剂进行替换。
本实用新型的有益效果是：本产品在实际操作时，通过底座间隔柜体，使得柜体与地面之间脱离，避免潮气渗透至柜体内，通过底座内置的风机，将沉积在机房下部的冷空气向上输送后经过抽屉槽，再输入至柜体内，实现冷空气的干燥，同时实现柜体内的降温。本产品的结构较为简单，成本较为低廉，适合推广使用。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

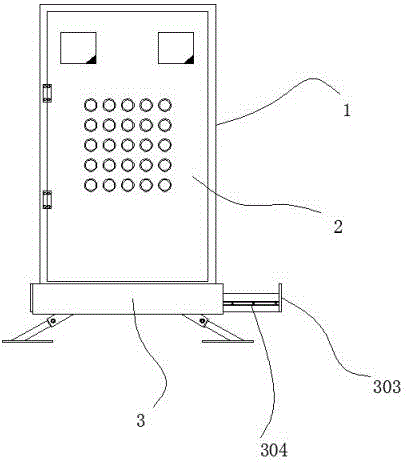

图1为本实用新型的主视图；
图2为本实用新型剖视图；
图3为A处放大图。
具体实施方式
本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。
本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。
在本实用新型的描述中，需要理解的是，术语“一端”、“另一端”、“外侧”、“上”、“内侧”、“水平”、“同轴”、“中央”、“端部”、“长度”、“外端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
此外，在本实用新型的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。
在本实用新型中，除非另有明确的规定和限定，术语“设置”、“套接”、“连接”、“贯穿”、“插接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
如图1、图2和图3所示的一种具有底部防潮功能的配电装置，包括一柜体1，在所述柜体1的前端铰接有一柜门2，在所述柜体1的下方设置有一底座3，在所述底座3的上端设置有一凹槽301，所述凹槽301的深度为2cm，所述柜体1设置于该凹槽301内，在所述凹槽301的槽底位置处内嵌有多个橡胶材质的凸块311，所述凸块311支撑在所述柜体1的底部位置处，此时所述柜体1的下端面脱离所述凹槽301的槽底面，在所述柜体1的下端面处均布有通风孔101，在所述柜体1的后端靠近顶部位置处开设有散热槽102，在所述底座3的左右侧面处均设置有抽屉槽302，在所述抽屉槽302内设置有可侧向抽拉至外部的抽屉303，所述抽屉303与所述抽屉槽302之间配合有三节式滑轨304，所述抽屉303的上端距离所述抽屉槽302的上端面12mm，在所述凹槽301的槽底位置处设置有与所述抽屉槽302连通的透风孔305，在所述底座3的底部中心位置处设置有一圆孔306，所述圆孔306的上端封闭，下端贯穿所述底座3，在所述圆孔306内设置有一内环307，在内环307的上方设置有风机308，在内环307的下方设置有防尘网309，所述风机308、内环307和防尘网309之间配合有螺栓310，在所述圆孔306和所述抽屉槽302之间开设有连通的第一透风孔333。
本实用新型中一个较佳的实施例，在所述柜体1的外壁与所述凹槽301之间装配有一橡胶材质的密封胶条111；密封胶条，是确保穿过抽屉槽的风力向上作用后穿过通风孔进入至柜体内，避免风从柜体和凹槽的间隙处漏出。
本实用新型中一个较佳的实施例，在所述底座3的底部左右对称设置有四根斜管331，所述斜管331倾斜向下设置，两侧所述斜管331呈“八”字形分布，在所述斜管331内安插有支撑管332，所述斜管331与所述支撑管332之间配合有螺丝334，所述支撑管332的下端焊接有底板335，所述底板水平设置，所述底板与地面之间接触；上述结构，可以针对室内面积较高的机房，抬高配电柜的据地高度，减少潮气的渗入。
本实用新型中一个较佳的实施例，所述防尘网309的网孔尺寸为500目。
本实用新型中一个较佳的实施例，当所述柜体1位于所述凹槽301内时，所述柜门2暴露在所述凹槽301的上方；将柜门暴露在凹槽的上方，在不拆除底座的情况下，可实现柜门的自由开闭。
本产品中，在柜体的下方设置了一个底座，通过底座间隔在柜体与地面之间，底座的中部位置处设置了风机，通过风机将沉积在室内的下沉的冷空气向上输送，输送的风力会进入至抽屉槽内，通过抽屉内储存的干燥剂，对进入的风力进行干燥，干燥后的风力向上渗入至柜体内，实现柜体内部的降温。抽屉可向外抽拉，便于对内部的干燥剂进行替换。
本实用新型的有益效果是：本产品在实际操作时，通过底座间隔柜体，使得柜体与地面之间脱离，避免潮气渗透至柜体内，通过底座内置的风机，将沉积在机房下部的冷空气向上输送后经过抽屉槽，再输入至柜体内，实现冷空气的干燥，同时实现柜体内的降温。本产品的结构较为简单，成本较为低廉，适合推广使用。
以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
