技术领域
本实用新型涉及计算机技术领域，更具体地说，本实用新型涉及一种计算机线缆的定位设备。
背景技术
计算机由硬件系统和软件系统所组成，没有安装任何软件的计算机称为裸机，计算机可分为超级计算机、工业控制计算机、网络计算机、个人计算机、嵌入式计算机五类，较先进的计算机有生物计算机、光子计算机、量子计算机等，但是现在办公最普遍用的是台式计算机。
现有的技术存在以下问题：
现有的台式计算机，由于主要是由主机和显示屏构成，因此想要让台式计算机正常工作就需要一些电源线对其进行连接，在使用时，通过键盘是放置不动的，但是由于每个人使用习惯不同，因而导致对鼠标线的长度需求也不一样，但是现有的鼠标线都是直接连接在主机上，从而导致鼠标线会有很大的一截随处摆放，从而可能导致鼠标线被人无意间破坏，从而影响正常操作，且鼠标线因收到重力的影响，会导致鼠标移位，从而影响人们的正常使用。
因此，本产品亟需提供一种计算机线缆的定位设备。
实用新型内容
(一)解决的技术问题
为了克服现有技术的上述缺陷，本实用新型的实施例提供一种计算机线缆的定位设备，通过在旋转辊的外表面开设会有与线缆相适配的蛇形槽，从而便于对计算机的线缆进行固定，同时通过在旋转辊的顶部固定安装有进线管，从而便于对线缆进行固定，且不会损坏线缆的外部，同时通过夹紧装置组件和固定装置组件对线缆的两侧进行固定，从而将线段的一端进行固定，同时通过设有出线口和出线管，便于对线缆的另一端进行固定，通过转轴和把手，从而可以对计算机线缆的长度进行调节，增加了装置的实用性，以解决上述背景技术中提出的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种计算机线缆的定位设备，包括壳体，所述壳体的顶部开设有进线口，所述进线口的底端位于壳体的底部开设有出线口，所述出线口的底端位于壳体的外部固定安装有固定块，所述固定块的顶端位于壳体内腔的中部互动套装有旋转辊，所述旋转辊的顶部固定安装有夹紧装置组件和固定装置组件，所述夹紧装置组件和固定装置组件的中部位于旋转辊的顶部固定安装有进线管，所述进线管的底端位于旋转辊的底部固定安装有出线管，所述出线管的顶端位于旋转辊内腔的中部固定安装有转轴，所述转轴的顶部固定连接有把手。
在一个优选地实施方式中，所述壳体的内部可拆卸安装有相适配的盖板，所述盖板的外部开设有若干螺纹孔。
在一个优选地实施方式中，所述旋转辊的中部开设有与转轴相适配的转轴槽，所述旋转辊的外表面开设有与线缆相适配的蛇形槽。
在一个优选地实施方式中，所述夹紧装置组件包括第一固定块，所述第一固定块的中部开设有螺纹槽，所述螺纹槽内腔的中部螺纹安装有相适配的螺栓，所述螺栓的顶端位于螺纹槽的顶部螺纹安装有相适配的定位块，所述定位块的顶部固定连接有挡板。
在一个优选地实施方式中，所述挡板的外部摩擦连接有套块，所述套块内腔的中部位于挡板的顶部固定连接有弹性杆，所述弹性杆的外部固定套装有弹簧，所述弹簧的顶端位于弹性杆的顶部固定连接有第一圆弧板，所述第一圆弧板的顶部一体形成有保护层。
在一个优选地实施方式中，所述固定装置组件包括第二固定块，所述第二固定块的左侧固定连接有连接杆，所述连接杆的顶部固定连接有第二圆弧板，所述第二圆弧板的顶部一体形成有保护层。
在一个优选地实施方式中，所述固定块的中部开设有螺纹孔，所述出线管的宽度值与出线管的宽度值相适配。
(三)有益效果
与现有技术相比，本实用新型提供了一种计算机线缆的定位设备，具备以下有益效果：
1、本实用新型通过在旋转辊的外表面开设会有与线缆相适配的蛇形槽，从而便于对计算机的线缆进行固定，同时通过在旋转辊的顶部固定安装有进线管，从而便于对线缆进行固定，且不会损坏线缆的外部，通过夹紧装置组件和固定装置组件对线缆的两侧进行固定，从而将线段的一端进行固定，同时通过设有出线口和出线管，便于对线缆的另一端进行固定，同时通过转轴和把手，从而可以对计算机线缆的长度进行调节，增加了装置的实用性；
2、本实用新型通过在壳体的外部可拆卸安装有相适配的盖板，从而可以避免壳体内部落有灰尘，同时通过在设有固定块，从而便于对壳体进行固定安装，且本装置结构简单，实用性较强。
附图说明

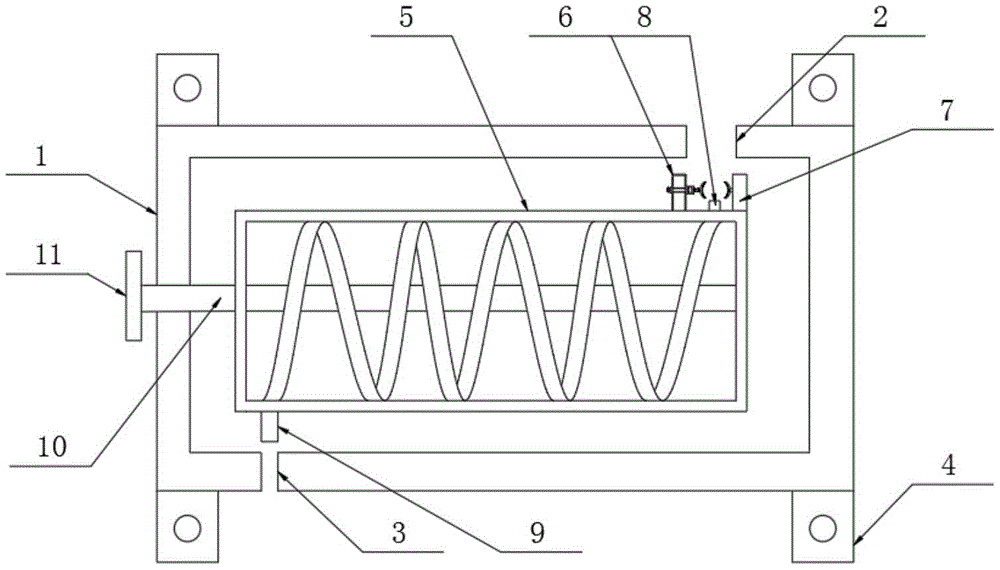

图1为本实用新型的整体结构示意图。
图2为本实用新型的外观结构示意图。
图3为本实用新型的旋转辊剖面结构示意图。
图4为本实用新型的夹紧装置组件结构示意图。
图5为本实用新型的固定装置组件结构示意图。
附图标记为：1、壳体；2、进线口；3、出线口；4、固定块；5、旋转辊；51、转轴槽；6、夹紧装置组件；61、第一固定块；62、螺纹槽；63、螺栓；64、定位块；65、挡板；66、套块；67、弹性杆；68、弹簧；69、第一圆弧板；7、固定装置组件；71、第二固定块；72、连接杆；73、第二圆弧板；8、进线管；9、出线管；10、转轴；11、把手；12、盖板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5所示的：一种计算机线缆的定位设备，包括壳体1，壳体1的顶部开设有进线口2，进线口2的底端位于壳体1的底部开设有出线口3，出线口3的底端位于壳体1的外部固定安装有固定块4，固定块4的顶端位于壳体1内腔的中部互动套装有旋转辊5，旋转辊5的顶部固定安装有夹紧装置组件6和固定装置组件7，夹紧装置组件6和固定装置组件7的中部位于旋转辊5的顶部固定安装有进线管8，进线管8的底端位于旋转辊5的底部固定安装有出线管9，出线管9的顶端位于旋转辊5内腔的中部固定安装有转轴10，转轴10的顶部固定连接有把手11。
采用上述技术手段：通过在旋转辊5的外表面开设会有与线缆相适配的蛇形槽，从而便于对计算机的线缆进行固定，同时通过在旋转辊5的顶部固定安装有进线管8，从而便于对线缆进行固定，且不会损坏线缆的外部，同时通过夹紧装置组件6和固定装置组件7对线缆的两侧进行固定，从而将线段的一端进行固定，同时通过设有出线口3和出线管9，便于对线缆的另一端进行固定，同时通过转轴10和把手11，从而可以对计算机线缆的长度进行调节，增加了装置的实用性；通过在壳体1的外部可拆卸安装有相适配的盖板12，从而可以避免壳体1内部落有灰尘，同时通过在设有固定块4，从而便于对壳体1进行固定安装，且本装置结构简单，实用性较强。
具体参考说明书附图2，壳体1的内部可拆卸安装有相适配的盖板12，盖板12的外部开设有若干螺纹孔，便于拆卸与防尘。
具体参考说明书附图3，旋转辊5的中部开设有与转轴10相适配的转轴槽51，旋转辊5的外表面开设有与线缆相适配的蛇形槽，便于对线缆进行收线。
具体参考说明书附图4，夹紧装置组件6包括第一固定块61，第一固定块61的中部开设有螺纹槽62，螺纹槽62内腔的中部螺纹安装有相适配的螺栓63，螺栓63的顶端位于螺纹槽62的顶部螺纹安装有相适配的定位块64，定位块64的顶部固定连接有挡板65，便于对线缆进行固定；
具体参考说明书附图4，挡板65的外部摩擦连接有套块66，套块66内腔的中部位于挡板65的顶部固定连接有弹性杆67，弹性杆67的外部固定套装有弹簧68，弹簧68的顶端位于弹性杆67的顶部固定连接有第一圆弧板69，第一圆弧板69的顶部一体形成有保护层，在固定线缆时起到缓冲保护的作用。
具体参考说明书附图5，固定装置组件7包括第二固定块71，第二固定块71的左侧固定连接有连接杆72，连接杆72的顶部固定连接有第二圆弧板73，第二圆弧板73的顶部一体形成有保护层，对线缆进行固定与保护。
具体参考说明书附图1，固定块4的中部开设有螺纹孔，出线管9的宽度值与出线管9的宽度值相适配，便于对壳体1进行固定。
工作时，第一步，通过在旋转辊5的外表面开设会有与线缆相适配的蛇形槽，从而便于对计算机的线缆进行固定；
第二步，通过在旋转辊5的顶部固定安装有进线管8，从而便于对线缆进行固定，且不会损坏线缆的外部，同时通过夹紧装置组件6和固定装置组件7对线缆的两侧进行固定，从而将线段的一端进行固定，待缠绕完成后，通过设有出线口3和出线管9，便于对线缆的另一端进行固定；
第三步，安装完成后，通过在壳体1的外部可拆卸安装有相适配的盖板12，从而可以避免壳体1内部落有灰尘，同时通过在设有固定块4，从而便于对壳体1进行固定安装；
第四步，通过转轴10和把手11，从而可以对计算机线缆的长度进行调节，即可。
