技术领域
本实用新型涉及链式断木机技术领域，具体为一种链式断木机的固定装置。
背景技术
链式断木机是木材加工领域常用的木材切割设备，其方便灵活，适用于多种复杂的切割环境，弥补了大型切割设备笨重、不方便移动的缺陷，且比手持式伐木机效率高、断木效果好。而现有的链式断木机在链条运送木材至相应的切割刀刃进行切断时，仅仅通过在链条上设置有限位架，对于木材限位固定有限，导致木材在切断过程中，易于发生抖动，影响切削刀刃的使用寿命，同时限位架的高度不可调节，对于不同直径的木材，起到的限位效果差。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种链式断木机的固定装置，解决了现有链式断木机的固定装置对于木材的固定限位有限，且高度不便调节，影响切割质量与刀具寿命的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种链式断木机的固定装置，包括辅助支撑架，所述辅助支撑架与断木机机架固定连接，所述辅助支撑架之间设置有循环链条，所述循环链条链条的两侧设置有安装板，所述安装板通过固定螺栓和螺母与循环链条固定连接，所述安装板的上部通过第一安装轴插接有连接架，所述第一安装轴位于卡合套的右侧固定连接有第一旋钮套，所述连接架的上部设置有可调卡爪，所述可调卡爪的下部通过第二安装轴和第二旋钮套与连接架固定连接，所述辅助支撑架、连接架与可调卡爪之间设置有待断木材。
优选的，所述连接架位于第一安装轴的右部插接有卡合套，所述卡合套通过滑轨与第一安装轴滑动连接。
优选的，所述连接架的左侧端面与可调卡爪的左侧端面上均设置有倒齿。
优选的，所述连接架上的倒齿与可调卡爪的倒齿倾角关于水平轴线对称，且互为相反角。
优选的，所述第一安装轴与第二安装轴的外部均设置有螺纹，所述第一安装轴与第一旋钮套和第二安装轴与第二旋钮套均为螺纹固定连接。
优选的，所述第一旋钮套与第二旋钮套的外部均设置条形凸起。
(三)有益效果
本实用新型提供了一种链式断木机的固定装置。具备以下有益效果：
该链式断木机的固定装置，通过设置有卡合套，从而有效保证连接架与安装板连接的稳固性，使得连接架在整个切断过程中，不易发生自转，影响对于待断木材的固定限位，在调节连接架的倾角时，首先拧下第一旋钮套，移出卡合套，进而旋转连接架支合适的倾角，在卡上卡合套，拧上第一旋钮套，完成对于连接架的高度调节，通过在第一旋钮套与第二旋钮套的外部设置有条形凸起，方便手动扭转第一旋钮套第二旋钮套，进而根据所断木材的直径大小，手动调节连接架或者可调卡爪的倾角，即整个固定装置固定限位的高度通过在连接架与可调卡爪的一侧均设置有倒齿，能够在对于木材固定限位时，能够在木材本身重力的作用下，使得倒齿插入木材表面的树皮内，从而对木材起到稳定的限位固定作用，有效降低木材在切断时的抖动，降低对于切削刃的磨损，有效延长其使用寿命，从而达到了提高对于待断木材固定限位效果，实现对于固定装置固定高度调节的目的。
附图说明

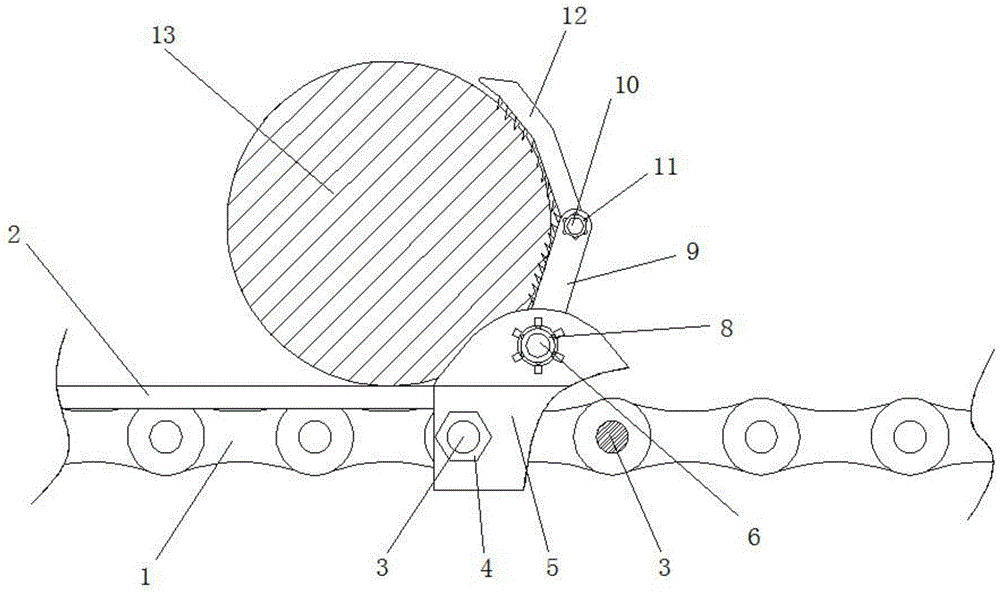

图1为本实用新型正视结构示意图；
图2为本实用新型实施状态结构示意图；
图3为本实用新型侧视结构示意图；
图4为本实用新型连接架与可调卡爪安装结构示意图。
图中：1循环链条、2辅助支撑架、3固定螺栓、4螺母、5安装板、6第一安装轴、7卡合套、8第一旋钮套、9连接架、10第二安装轴、11第二旋钮套、12可调卡爪、13待断木材。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种链式断木机的固定装置，包括辅助支撑架2，所述辅助支撑架2与断木机机架固定连接，所述辅助支撑架2之间设置有循环链条1，所述循环链条1链条的两侧设置有安装板5，所述安装板5通过固定螺栓3和螺母4与循环链条1固定连接，所述安装板5的上部通过第一安装轴6插接有连接架9，所述连接架9位于第一安装轴6的右部插接有卡合套7，所述卡合套7通过滑轨与第一安装轴6滑动连接，从而有效保证连接架9与安装板5连接的稳固性，使得连接架9在整个切断过程中，不易发生自转，影响对于待断木材3的固定限位，在调节连接架9的倾角时，首先拧下第一旋钮套8，移出卡合套7，进而旋转连接架9支合适的倾角，在卡上卡合套7，拧上第一旋钮套8，完成对于连接架9的高度调节，所述第一安装轴6位于卡合套7的右侧固定连接有第一旋钮套8，所述连接架9的左侧端面与可调卡爪12的左侧端面上均设置有倒齿，所述连接架9上的倒齿与可调卡爪12的倒齿倾角关于水平轴线对称，且互为相反角，通过在连接架9与可调卡爪12的一侧均设置有倒齿，能够在对于木材固定限位时，能够在木材本身重力的作用下，使得倒齿插入木材表面的树皮内，从而对木材起到稳定的限位固定作用，有效降低木材在切断时的抖动，降低对于切削刃的磨损，有效延长其使用寿命，所述连接架9的上部设置有可调卡爪12，所述可调卡爪12的下部通过第二安装轴10和第二旋钮套11与连接架9固定连接，所述第一安装轴6与第二安装轴10的外部均设置有螺纹，所述第一安装轴6与第一旋钮套8和第二安装轴10与第二旋钮套11均为螺纹固定连接，所述第一旋钮套8与第二旋钮套11的外部均设置条形凸起，通过在第一旋钮套8与第二旋钮套11的外部设置有条形凸起，方便手动扭转第一旋钮套8第二旋钮套11，进而根据所断木材的直径大小，手动调节连接架9或者可调卡爪12的倾角，即整个固定装置固定限位的高度，所述辅助支撑架2、连接架9与可调卡爪12之间设置有待断木材13。
工作时，通过设置有卡合套7，从而有效保证连接架9与安装板5连接的稳固性，使得连接架9在整个切断过程中，不易发生自转，影响对于待断木材3的固定限位，在调节连接架9的倾角时，首先拧下第一旋钮套8，移出卡合套7，进而旋转连接架9支合适的倾角，在卡上卡合套7，拧上第一旋钮套8，完成对于连接架9的高度调节，通过在第一旋钮套8与第二旋钮套11的外部设置有条形凸起，方便手动扭转第一旋钮套8第二旋钮套11，进而根据所断木材的直径大小，手动调节连接架9或者可调卡爪12的倾角，即整个固定装置固定限位的高度通过在连接架9与可调卡爪12的一侧均设置有倒齿，能够在对于木材固定限位时，能够在木材本身重力的作用下，使得倒齿插入木材表面的树皮内，从而对木材起到稳定的限位固定作用，有效降低木材在切断时的抖动，降低对于切削刃的磨损，有效延长其使用寿命，从而达到了提高对于待断木材13固定限位效果，实现对于固定装置固定高度调节的目的。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
