技术领域
本实用新型属于LED显示屏技术领域，尤其涉及一种LED显示屏的调节机构。
背景技术
LED显示屏是一种平板显示器，由一个个小的LED模块面板组成，用来显示文字、图像、视频、录像信号等各种信息的设备。
在住宅小区或者公园中，人们发布一些信息或者在某些位置设置警示提醒语时，往往会使用到LED显示屏，现有的LED显示屏是固定在地面上，当LED显示屏所在的区域路口或者人流变动时，需要对LED显示屏所展示的信息进行多方位多角度的展示，无法对LED显示屏的位置进行调节，综上所述，现有技术存在的问题是：现有的LED显示屏无法对位置进调节，不便于使用者的使用，降低了LED显示屏的实用性。
实用新型内容
针对现有技术存在的问题，本实用新型提供了一种LED显示屏的调节机构，具备能够对LED显示屏进行位置调节的优点，解决了现有的LED显示屏无法对位置进行调节的问题。
本实用新型是这样实现的，一种LED显示屏的调节机构，包括底座，所述底座的顶部固定连接有支撑腿，所述支撑腿的顶部活动连接有固定杆，所述固定杆的后侧固定连接有LED显示屏主体，所述支撑腿的左侧设置有支撑柱，所述底座的顶部与支撑柱固定连接，所述支撑柱的左侧固定连接有卡盘，所述支撑柱的左侧设置有与卡盘配合使用的固定机构，所述卡盘的左侧开设有与固定机构配合使用的卡槽，所述支撑柱的左侧设置有与固定机构配合使用的第一轮盘，所述第一轮盘的右侧固定连接有第一连接柱，所述第一连接柱的右侧依次贯穿第一轮盘和支撑柱并延伸至支撑柱的内腔，所述支撑柱的内腔设置有与第一连接柱配合使用的传动机构，所述支撑柱的顶部设置有与传动机构和固定杆配合使用的摇摆机构。
作为本实用新型优选的，所述固定机构包括手柄杆，所述手柄杆的表面从左至右依次套设有弹簧和第一限位板，所述手柄杆的左侧贯穿第一轮盘并延伸至第一轮盘的外侧。
作为本实用新型优选的，所述传动机构包括旋转轴，所述旋转轴的表面套设有第一锥齿轮，所述第一锥齿轮的左侧啮合有第二锥齿轮，所述第二锥齿轮的左侧与第一连接柱固定连接，所述旋转轴的底部与底座活动连接，所述旋转轴的顶部贯穿支撑柱并延伸至支撑柱的外侧。
作为本实用新型优选的，所述摇摆机构包括第二轮盘，所述第二轮盘顶部的左侧固定连接有第二连接柱，所述第二连接柱的表面套设有套筒，所述第二连接柱的顶部固定连接有第二限位板，所述套筒的右侧固定连接有连接杆，所述连接杆远离套筒的一侧与固定杆活动连接。
作为本实用新型优选的，所述手柄杆的表面与弹簧的内壁接触，所述第一限位板的内壁与手柄杆的表面固定连接，所述手柄杆靠近卡槽内壁的一侧与卡槽的内壁接触，所述卡槽的数量为若干个，且均匀分布于卡盘的左侧。
作为本实用新型优选的，所述第一轮盘的左侧开设有与手柄杆配合使用的第一通口，所述卡盘的左侧和支撑柱的左侧分别开设有与第一连接柱配合使用的第二通口和第三通口，所述支撑柱的顶部开设有与旋转轴配合使用的第四通口。
作为本实用新型优选的，所述第一锥齿轮的内壁与旋转轴的表面固定连接，所述旋转轴的底部套设有轴承座，所述轴承座的底部与底座固定连接，所述支撑腿与固定杆的连接处通过第一转轴活动连接，所述连接杆与固定杆的连接处通过第二转轴活动连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置底座、支撑腿、固定杆、LED显示屏主体、支撑柱、卡盘、固定机构、手柄杆、弹簧、第一限位板、卡槽、第一轮盘、第一连接柱、传动机构、旋转轴、第一锥齿轮、第二锥齿轮、摇摆机构、第二轮盘、第二连接柱、套筒、第二限位板和连接杆的配合使用，解决了现有的LED显示屏无法对位置进行调节，不便于使用者的使用，降低了LED显示屏实用性的问题，该LED显示屏的调节机构，具备能够对LED显示屏进行位置调节的优点，方便了使用者的使用，提高的LED显示屏的实用性。
2、本实用新型通过设置固定机构，能够对LED显示屏主体的位置进行固定，能够使结构更加稳定，避免了调整好位置的LED显示屏主体发生偏动。
3、本实用新型通过设置传动机构，能够使传动机构来带动摇摆机构，使摇摆机构做出相应的运动，便于对LED显示屏的位置进行调节。
4、本实用新型通过设置摇摆机构，能够驱动固定杆，便于调节LED显示屏的位置。
5、本实用新型通过设置弹簧，能够使手柄杆进行复位，通过设置第一限位板，能够压缩弹簧并对弹簧起到限位作用，通过设置卡槽，能够对手柄杆起到限位作用，避免了手柄杆的位置发生偏动。
6、本实用新型通过设置第一通口，能够便于手柄杆的运动，通过设置第二通口和第三通口，能够方便第一连接柱的移动，通过设置第四通口，能便于旋转轴的旋转。
7、本实用新型通过设置第一锥齿轮，能够便于第二锥齿轮带动旋转轴旋转，通过设置轴承座，能够便于旋转轴的旋转并对旋转轴起到限位作用，避免了旋转轴产生倾斜现象，通过设置第一转轴，能够使固定杆在支撑腿的表面转动，便于对LED显示屏主体的位置进行调节，通过设置第二转轴，能够使连接杆在固定杆的表面转动，便于对固定杆的位置进行调节。
附图说明

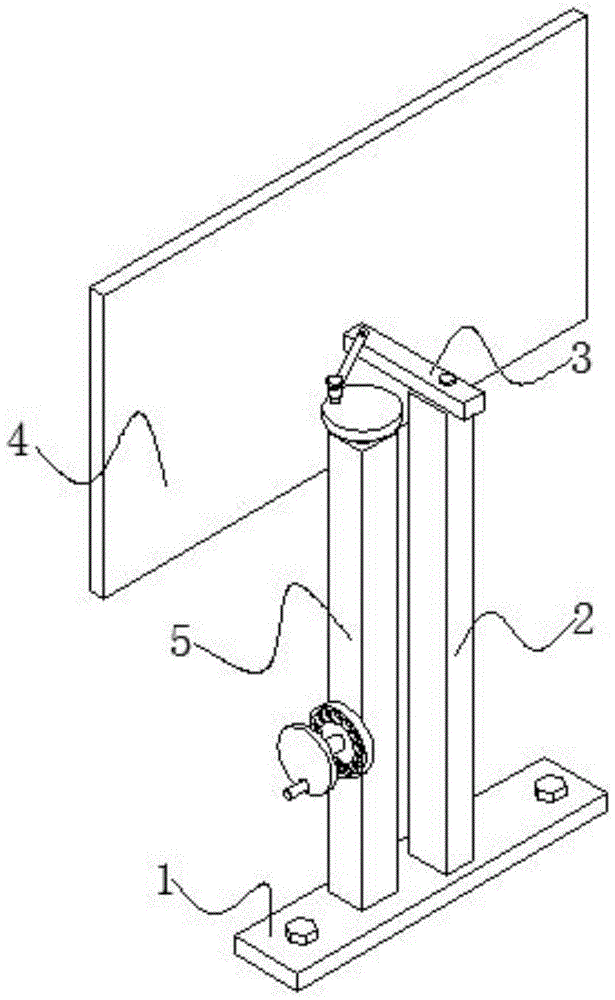

图1是本实用新型实施例提供的结构示意图；
图2是本实用新型实施例提供LED显示屏的局部结构的正视剖视图；
图3是本实用新型实施例提供LED显示屏结构的俯视图；
图4是本实用新型实施例提供图2中A的局部放大图；
图5是本实用新型实施例提供图2中B的局部放大图；
图6是本实用新型实施例提供固定机构、第一轮盘、第一连接柱、卡盘和卡槽的连接示意图。
图中：1、底座；2、支撑腿；3、固定杆；4、LED显示屏主体；5、支撑柱；6、卡盘；7、固定机构；701、手柄杆；702、弹簧；703、第一限位板；8、卡槽；9、第一轮盘；10、第一连接柱；11、传动机构；1101、旋转轴；1102、第一锥齿轮；1103、第二锥齿轮；12、摇摆机构；1201、第二轮盘；1202、第二连接柱；1203、套筒；1204、第二限位板；1205、连接杆。
具体实施方式
为能进一步了解本实用新型的发明内容、特点及功效，以下实施例，并配合附图详细说明如下。
下面结合附图对本实用新型的结构作详细的描述。
如图1至图6所示，本实用新型实施例提供的一种LED显示屏的调节机构，包括底座1，底座1的顶部固定连接有支撑腿2，支撑腿2的顶部活动连接有固定杆3，固定杆3的后侧固定连接有LED显示屏主体4，支撑腿2的左侧设置有支撑柱5，底座1的顶部与支撑柱5固定连接，支撑柱5的左侧固定连接有卡盘6，支撑柱5的左侧设置有与卡盘6配合使用的固定机构7，卡盘6的左侧开设有与固定机构7配合使用的卡槽8，支撑柱5的左侧设置有与固定机构7配合使用的第一轮盘9，第一轮盘9的右侧固定连接有第一连接柱10，第一连接柱10的右侧依次贯穿第一轮盘9和支撑柱5并延伸至支撑柱5的内腔，支撑柱5的内腔设置有与第一连接柱10配合使用的传动机构11，支撑柱5的顶部设置有与传动机构11和固定杆3配合使用的摇摆机构12。
参考图4，固定机构7包括手柄杆701，手柄杆701的表面从左至右依次套设有弹簧702和第一限位板703，手柄杆701的左侧贯穿第一轮盘9并延伸至第一轮盘9的外侧。
采用上述方案：通过设置固定机构7，能够对LED显示屏主体4的位置进行固定，能够使结构更加稳定，避免了调整好位置的LED显示屏主体4发生偏动。
参考图4，传动机构11包括旋转轴1101，旋转轴1101的表面套设有第一锥齿轮1102，第一锥齿轮1102的左侧啮合有第二锥齿轮1103，第二锥齿轮1103的左侧与第一连接柱10固定连接，旋转轴1101的底部与底座1活动连接，旋转轴1101的顶部贯穿支撑柱5并延伸至支撑柱5的外侧。
采用上述方案：通过设置传动机构11，能够使传动机构11来带动摇摆机构12，使摇摆机构12做出相应的运动，便于对LED显示屏4的位置进行调节。
参考图5，摇摆机构12包括第二轮盘1201，第二轮盘1201顶部的左侧固定连接有第二连接柱1202，第二连接柱1202的表面套设有套筒1203，第二连接柱1202的顶部固定连接有第二限位板1204，套筒1203的右侧固定连接有连接杆1205，连接杆1205远离套筒1203的一侧与固定杆3活动连接。
采用上述方案：通过设置摇摆机构12，能够驱动固定杆3运动，便于调节LED显示屏4的位置。
参考图4和图6，手柄杆701的表面与弹簧702的内壁接触，第一限位板703的内壁与手柄杆701的表面固定连接，手柄杆701靠近卡槽8内壁的一侧与卡槽8的内壁接触，卡槽8的数量为若干个，且均匀分布于卡盘6的左侧。
采用上述方案：通过设置弹簧702，能够使手柄杆701进行复位，通过设置第一限位板703，能够压缩弹簧702并对弹簧702起到限位作用，通过设置卡槽8，能够对手柄杆701起到限位作用，避免了手柄杆701的位置发生偏动。
参考图2、图4和图5，第一轮盘9的左侧开设有与手柄杆701配合使用的第一通口，卡盘6的左侧和支撑柱5的左侧分别开设有与第一连接柱10配合使用的第二通口和第三通口，支撑柱5的顶部开设有与旋转轴1101配合使用的第四通口。
采用上述方案：通过设置第一通口，能够便于手柄杆701的运动，通过设置第二通口和第三通口，能够方便第一连接柱10的移动，通过设置第四通口，能便于旋转轴1101的旋转。
参考图3和4，第一锥齿轮1102的内壁与旋转轴1101的表面固定连接，旋转轴1101的底部套设有轴承座，轴承座的底部与底座1固定连接，支撑腿2与固定杆3的连接处通过第一转轴活动连接，连接杆1205与固定杆3的连接处通过第二转轴活动连接。
采用上述方案：通过设置第一锥齿轮1102，能够便于第二锥齿轮1103带动旋转轴1101旋转，通过设置轴承座，能够便于旋转轴1101的旋转并对旋转轴1101起到限位作用，避免了旋转轴1101产生倾斜现象，通过设置第一转轴，能够使固定杆3在支撑腿2的表面转动，便于对LED显示屏主体4的位置进行调节，通过设置第二转轴，能够使连接杆1205在固定杆3的表面转动，便于对固定杆3的位置进行调节。
本实用新型的工作原理：
在使用时，使用者向左拉动手柄杆701，第一限位板703压缩弹簧702直至手柄杆701移出卡槽8，然后转动手柄杆701，手柄杆701通过第一轮盘9带动第一连接柱10旋转，第一连接柱10通过第二锥齿轮1103带动第一锥齿轮1102旋转，第一锥齿轮1102带动旋转轴1101转动，旋转轴1101带动第二轮盘1201转动，第二轮盘1201带动套筒1203做圆周运动，套筒1203通过连接杆1205带动固定杆3向左或向右运动，固定杆3带动LED显示屏主体4向左或向右运动，当LED显示屏主体4调整到合适位置时，手柄杆701的中心点与卡槽8的中心重合时松开手柄杆701，弹簧702压缩后释放的力带动手柄杆701插入卡槽8的内腔，手柄杆701的固定完成，LED显示屏主体4的位置调节完毕。
综上所述：该LED显示屏的调节机构，通过设置底座1、支撑腿2、固定杆3、LED显示屏主体4、支撑柱5、卡盘6、固定机构7、手柄杆701、弹簧702、第一限位板703、卡槽8、第一轮盘9、第一连接柱10、传动机构11、旋转轴1101、第一锥齿轮1102、第二锥齿轮1103、摇摆机构12、第二轮盘1201、第二连接柱1202、套筒1203、第二限位板1204和连接杆1205的配合使用，解决了现有的LED显示屏无法对位置进行调节，不便于使用者的使用，降低了LED显示屏实用性的问题，该LED显示屏的调节机构，具备能够对LED显示屏进行位置调节的优点，方便了使用者的使用，提高的LED显示屏的实用性。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
