技术领域
本实用新型属于水管技术领域，尤其涉及一种施工环保用水管的连接机构。
背景技术
水管是供水的管道，现代装修水管都是采用埋墙式施工，水管的分类有三种，第一类是金属管，如内搪塑料的热镀铸铁管、铜管、不锈钢管等，第二类是塑复金属管，如塑复钢管，铝塑复合管等。
水管是一种供水的管道，每一个水管的距离都是一样的，如果连接过长导致一个水管连不到，因此需要两个水管的连接，两个水管的连接处需要用到一种连接机构，综上所述，现有技术存在的问题是：现有的水管在连接的时候一般通过螺纹进行连接，这样的连接方式过于繁琐，不便于使用者使用的问题。
实用新型内容
针对现有技术存在的问题，本实用新型提供了一种施工环保用水管的连接机构，具备方便连接的优点，解决了现有的水管在连接的时候一般通过螺纹进行连接，这样的连接方式过于繁琐，不便于使用者使用的问题。
本实用新型是这样实现的，一种施工环保用水管的连接机构，包括左本体，所述左本体表面的前侧套设有固定块，所述固定块的前侧活动连接有移动块，所述移动块的内腔活动连接有右本体，所述左本体的前侧和右本体的后侧均设置有密封圈，所述固定块的内部活动连接有卡扣机构。
作为本实用新型优选的，所述卡扣机构包括活动杆，所述活动杆的表面套设有支撑块，所述支撑块的后侧固定连接有拉簧，所述拉簧的后侧与固定块的内部固定连接。
作为本实用新型优选的，所述固定块的内部开设有第一通孔，所述活动杆的后侧贯穿至第一通孔的外侧，所述移动块内部设置有滑动杆，所述滑动杆的前侧固定连接有弹簧，所述弹簧的前侧与移动块的内部固定连接。
作为本实用新型优选的，所述右本体表面的前侧套设有与移动块配合使用的圆形滑块，所述移动块的内部开设有与圆形滑块配合使用的圆形滑槽，所述固定块的前侧固定连接有第一弧形卡块，所述移动块的后侧固定连接有第二弧形卡块，所述第一弧形卡块的内部开设有与第二弧形卡块配合使用的卡槽。
作为本实用新型优选的，所述移动块的内部开设有与滑动杆配合使用的第二通孔，所述固定块的内部开设有与滑动杆配合使用的凹槽，所述滑动杆的后侧贯穿第二通孔的外侧并延伸至凹槽的内部与活动杆接触。
作为本实用新型优选的，所述支撑块的顶部和底部均固定连接有限位块，所述固定块的内部开设有与限位块配合使用的限位槽。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置左本体、固定块、移动块、右本体、密封圈、卡扣机构、第一通孔、滑动杆、弹簧、圆形滑块、圆形滑槽、第一弧形卡块、第二弧形卡块、卡槽、第二通孔、凹槽、限位块和限位槽的配合使用，当需要连接水管时，使用者拿起右本体把移动块的第二弧形卡块卡入卡槽内，这时使用者逆时针旋转，滑动杆卡入凹槽与活动杆接触，完成连接，当需要解除对水管的连接时，使用者按下活动杆，使用者顺时针旋转移动块，完成解除，解决了现有的水管在连接的时候一般通过螺纹进行连接，这样的连接方式过于繁琐，不便于使用者使用的问题。
2、本实用新型通过设置卡扣机构，有方便了对移动块的固定，实现了移动块在固定后的移动，从而方便了对移动块移动的作用。
3、本实用新型通过设置第一通孔，方便了活动杆的移动，减少了活动杆在移动时的摩擦力，通过设置滑动杆和弹簧的配合使用，有效的实现了对移动块的固定，防止了移动块在固定后的移动，从而增加了对移动块固定的作用。
4、本实用新型通过设置圆形滑块和圆形滑槽的配合使用，方便了移动块的移动，减少了移动块在移动时的摩擦力，通过设置第一弧形卡块、第二弧形卡块和卡槽的配合使用，有效的实现了对移动块的固定，防止了移动块在固定后的移动，从而增加了对移动块固定的作用。
5、本实用新型通过设置第二通孔和凹槽的配合使用，方便了对移动块的固定，减少了移动块在连接时的摩擦力，增加了本实用新型使用的便捷。
6、本实用新型通过设置限位块和限位槽的配合使用，有效的实现了对支撑块移动的限位，防止了支撑块在移动时发生偏移，且实现了对支撑块的移动轨迹进行限位的作用。
附图说明

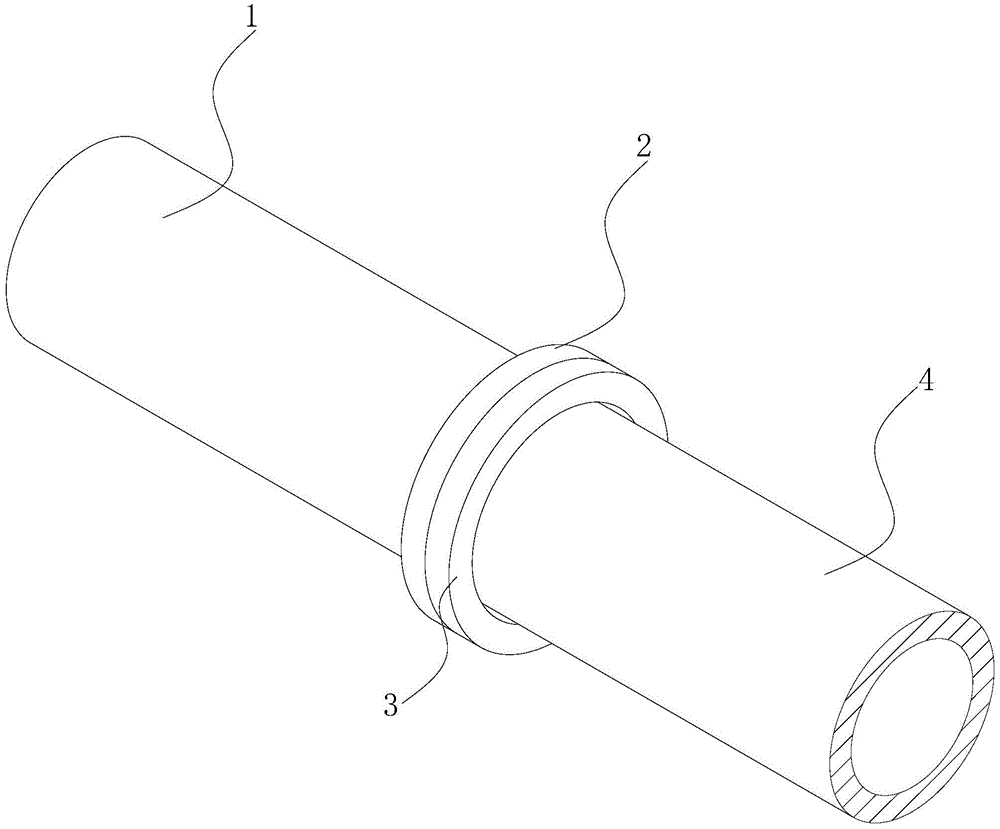

图1是本实用新型实施例提供的结构示意图；
图2是本实用新型实施例提供左本体的局部剖视图；
图3是本实用新型实施例提供右本体的局部剖视图；
图4是本实用新型实施例提供局部结构的剖视图。
图中：1、左本体；2、固定块；3、移动块；4、右本体；5、密封圈；6、卡扣机构；601、活动杆；602、支撑块；603、拉簧；7、第一通孔；8、滑动杆；9、弹簧；10、圆形滑块；11、圆形滑槽；12、第一弧形卡块；13、第二弧形卡块；14、卡槽；15、第二通孔；16、凹槽；17、限位块；18、限位槽。
具体实施方式
为能进一步了解本实用新型的发明内容、特点及功效，兹例举以下实施例，并配合附图详细说明如下。
下面结合附图对本实用新型的结构作详细的描述。
如图1至图4所示，本实用新型实施例提供的一种施工环保用水管的连接机构，包括左本体1，左本体1表面的前侧套设有固定块2，固定块2的前侧活动连接有移动块3，移动块3的内腔活动连接有右本体4，左本体1的前侧和右本体4的后侧均设置有密封圈5，固定块2的内部活动连接有卡扣机构6。
参考图4，卡扣机构6包括活动杆601，活动杆601的表面套设有支撑块602，支撑块602的后侧固定连接有拉簧603，拉簧603的后侧与固定块2的内部固定连接。
采用上述方案：通过设置卡扣机构6，有方便了对移动块3的固定，实现了移动块3在固定后的移动，从而方便了对移动块3移动的作用。
参考图4，固定块2的内部开设有第一通孔7，活动杆601的后侧贯穿至第一通孔7的外侧，移动块3内部设置有滑动杆8，滑动杆8的前侧固定连接有弹簧9，弹簧9的前侧与移动块3的内部固定连接。
采用上述方案：通过设置第一通孔7，方便了活动杆601的移动，减少了活动杆601在移动时的摩擦力，通过设置滑动杆8和弹簧9的配合使用，有效的实现了对移动块3的固定，防止了移动块3在固定后的移动，从而增加了对移动块3固定的作用。
参考图2和图3，右本体4表面的前侧套设有与移动块3配合使用的圆形滑块10，移动块3的内部开设有与圆形滑块10配合使用的圆形滑槽11，固定块2的前侧固定连接有第一弧形卡块12，移动块3的后侧固定连接有第二弧形卡块13，第一弧形卡块12的内部开设有与第二弧形卡块13配合使用的卡槽14。
采用上述方案：通过设置圆形滑块10和圆形滑槽11的配合使用，方便了移动块3的移动，减少了移动块3在移动时的摩擦力，通过设置第一弧形卡块12、第二弧形卡块13和卡槽14的配合使用，有效的实现了对移动块3的固定，防止了移动块3在固定后的移动，从而增加了对移动块3固定的作用。
参考图4，移动块3的内部开设有与滑动杆8配合使用的第二通孔15，固定块2的内部开设有与滑动杆8配合使用的凹槽16，滑动杆8的后侧贯穿第二通孔15的外侧并延伸至凹槽16的内部与活动杆601接触。
采用上述方案：通过设置第二通孔15和凹槽16的配合使用，方便了对移动块3的固定，减少了移动块3在连接时的摩擦力，增加了本实用新型使用的便捷。
参考图4，支撑块602的顶部和底部均固定连接有限位块17，固定块2的内部开设有与限位块17配合使用的限位槽18。
采用上述方案：通过设置限位块17和限位槽18的配合使用，有效的实现了对支撑块602移动的限位，防止了支撑块602在移动时发生偏移，且实现了对支撑块602的移动轨迹进行限位的作用。
本实用新型的工作原理：
在使用时，当需要连接水管时，使用者拿起右本体4把移动块3的第二弧形卡块13卡入卡槽14内，当第二弧形卡块13接触卡槽14时，滑动杆8受到压力，滑动杆8的移动挤压弹簧9，这时使用者逆时针旋转，当滑动杆8接触凹槽16时，弹簧9不受力，滑动杆8卡入凹槽16与活动杆601接触，完成连接，当需要解除对水管的连接时，使用者按下活动杆601，活动杆601的移动带动着支撑块602并拉扯拉簧603，当活动杆601抵住滑动杆8退出凹槽16时，使用者顺时针旋转移动块3，完成解除。
综上所述：该施工环保用水管的连接机构，通过设置左本体1、固定块2、移动块3、右本体4、密封圈5、卡扣机构6、第一通孔7、滑动杆8、弹簧9、圆形滑块10、圆形滑槽11、第一弧形卡块12、第二弧形卡块13、卡槽14、第二通孔15、凹槽16、限位块17和限位槽18的配合使用，解决了现有的水管在连接的时候一般通过螺纹进行连接，这样的连接方式过于繁琐，不便于使用者使用的问题。
