技术领域
本实用新型涉及广播设备领域，特别是一种纯后级功放散热装置。
背景技术
功率放大器简称功放，俗称“扩音机”，是音响系统中最基本的设备，它的任务是把来自信号源的微弱电信号进行放大以驱动扬声器发出声音；对于一套良好的音响系统来说，功放的作用功不可没，现有纯后级功放在使用时会发出很大热量，在广播站等使用时间较久的场合，纯后级功放自带的散热风扇便无法满足散热要求，因此需要一种纯后级功放散热装置。
实用新型内容
本实用新型的目的是为了解决纯后级功放散热问题，设计了一种纯后级功放散热装置。
实现上述目的本实用新型的技术方案为，一种纯后级功放散热装置，包括底座、万向轮、插孔、插杆、缓冲弹簧、放置板、支撑垫、轴流风机、风室、引风管、出风漏斗、功放机本体，四个所述万向轮安装于底座下表面四角；
四个所述插孔分别开于底座上表面四角上，四个所述插杆滑动插装分别安装于四个插孔内，所述缓冲弹簧套装于插杆上且其上端与插杆连接其下端与底座上表面连接，所述放置板下表面与四个插杆上端连接，四个所述支撑垫成矩形分布安装于放置板上表面上，所述轴流风机安装于放置板下方底座上表面上，所述风室安装于轴流风机上端，两个所述引风管安装于风室两侧，所述出风漏斗安装于放置板两侧。
优选的，所述功放机本体放置于放置板上方的支撑垫上，所述出风漏斗位于功放机本体两侧。
优选的，所述出风漏斗为长条形漏斗，其长度与功放机本体侧面长度相同。
优选的，所述出风漏斗内设有均风板，所述均风板安装于出风漏斗内，所述均风板为其上开有矩阵状分布的孔洞的板状结构。
优选的，所述底座上设有进风口，所述进风口开于轴流风机下方底座上。
有益效果
本实用新型提供了一种纯后级功放散热装置，具备以下有益效果，本装置通过其结构设计，利用插杆上的缓冲弹簧，可对纯后级功放本体进行缓震，使用时将功放机本体也就是纯后级功放放置于支撑垫上，支撑垫将其悬空有利于其散热，然后利用轴流风机吹风并通过风室引风管导流，最终通过出风漏斗排出，直接吹向功放机本体两侧，功放机本体两侧通常设有用于散热的铝制散热片，故本装置加强了纯后级功放的散热，减少热量在铝制散热片附近积存，进而解决背景技术中提出的纯后级功放散热问题。
附图说明

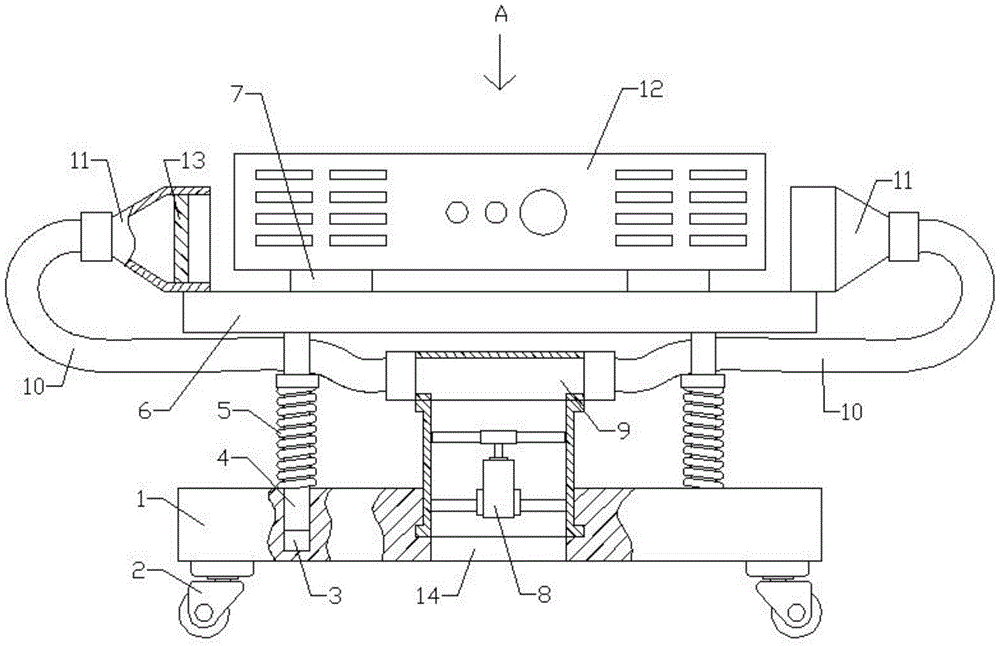

图1是本实用新型所述纯后级功放散热装置的结构示意图；
图2是本实用新型图1所示A向所视的结构示意图；
图3是本实用新型所述纯后级功放散热装置的均风板的结构示意图。
图中，1、底座；2、万向轮；3、插孔；4、插杆；5、缓冲弹簧；6、放置板；7、支撑垫；8、轴流风机；9、风室；10、引风管；11、出风漏斗；12、功放机本体；13、均风板；14、进风口。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种纯后级功放散热装置，包括底座1、万向轮2、插孔3、插杆4、缓冲弹簧5、放置板6、支撑垫7、轴流风机8、风室9、引风管10、出风漏斗11、功放机本体12，四个万向轮2安装于底座1下表面四角，万向轮2便于本装置的移动，同时提高了放置于放置板6上支撑垫7上的功放机12的可移动性；
其中，四个插孔3分别开于底座1上表面四角上，四个插杆4滑动插装分别安装于四个插孔3内，缓冲弹簧5套装于插杆4上且其上端与插杆4连接其下端与底座1上表面连接，插孔3用于滑动固定插杆4，缓冲弹簧5套在插杆4上，使得其在被压缩时不易弯曲，放置板6下表面与四个插杆4上端连接，四个支撑垫7成矩形分布安装于放置板6上表面上，用于将放置于其上的功放机本体12进行抬高，进而使得功放机本体12的下表面与放置板6分离，进而便于通风散热，轴流风机8安装于放置板6下方底座1上表面上，轴流风机8可选用220V单相交流轴流风机，连通市电后即可运行，风室9安装于轴流风机8上端，两个引风管10安装于风室9两侧，风室9和引风管10将轴流风机8推动的空气进行分流和引流，进而导向至出风漏斗11，出风漏斗11安装于放置板6两侧。
其中，功放机本体12放置于放置板6上方的支撑垫7上，出风漏斗11位于功放机本体12两侧，功放机本体12即为纯后级功放，功放机本体12两侧设有铝制散热板，铝制散热板将功放机本体12内电子元件的热量导出，进而实现散热，这种散热方式为现有技术，且绝大多数纯后级功放都采用此种散热结构，故本装置适用性广。
其中，出风漏斗11为长条形漏斗，其长度与功放机本体12侧面长度相同，进而将空气吹向位于功放机本体12两侧的铝制散热板上。
其中，出风漏斗11内设有均风板13，均风板13安装于出风漏斗11内，均风板13为其上开有矩阵状分布的孔洞的板状结构，通过均风板13对从引风管10吹来的空气的一定阻碍作用，进而使得空气被迫从均风板13的孔洞中溢出，进而实现了将空气均匀从出风漏斗11吹出的目的，进而更好的对功放机本体12两侧的铝制散热板进行散热。
其中，底座1上设有进风口14，进风口14开于轴流风机8下方底座1上，进风口14便于轴流风机8将底座1下方的较冷空气吸入。
通过本领域人员，将本案中所有电气件与其适配的电源通过导线进行连接，并且应该根据实际情况，选择合适的控制器，以满足控制需求，具体连接以及控制顺序，应参考下述工作原理中，各电气件之间先后工作顺序完成电性连接，其详细连接手段，为本领域公知技术，下述主要介绍工作原理以及过程，不再对电气控制做说明。
在本实施方案中：
首先底座1上的万向轮2便于本装置移动；
再移动受到震动时，插杆4上的缓冲弹簧5会将瞬间的爆发震动吸收然后缓慢释放，进而起到缓震作用，防止功放机本体12被剧烈震动震坏；
到达工作位置后，功放机本体12通电工作，当功放机本体12需要长时间使用或者天气较热空气不流通时，接通轴流风机8电源，轴流风机8开始工作，轴流风机8工作将空气从底座1上的进风口14吸入，然后通过风室9分流至两个引风管10然后进入出风漏斗11内，在出风漏斗11内的均风板13的作用下，从引风管10出来的较为集中的风被分流至均风板13上的孔洞吹出，进而吹到功放机本体12两侧的铝制散热片上，进而对功放机本体12进行散热降温。
