技术领域
本实用新型涉及一种天然气管道安装用切割装置，特别涉及一种天然气管道安装用管子切割装置。
背景技术
天然气是指自然界中天然存在的一切气体，包括大气圈、水圈、和岩石圈中各种自然过程形成的气体(包括油田气、气田气、泥火山气、煤层气和生物生成气等)，而人们长期以来通用的"天然气"的定义，是从能量角度出发的狭义定义，是指天然蕴藏于地层中的烃类和非烃类气体的混合物，在石油地质学中，通常指油田气和气田气，其组成以烃类为主，并含有非烃气体，天然气蕴藏在地下多孔隙岩层中，包括油田气、气田气、煤层气、泥火山气和生物生成气等，也有少量出于煤层。它是优质燃料和化工原料，天然气主要用途是作燃料，可制造炭黑、化学药品和液化石油气，由天然气生产的丙烷、丁烷是现代工业的重要原料，天然气主要由气态低分子烃和非烃气体混合组成。
对小区进行天然气管道安装时，需要对输送天然气的管子进行切割，将其切割成所需长度的管子，一般是人工对管子进行切割，目前也有很多切割装置进行切割，但是切割装置仍有很多的缺点，比如说工作效率比较低，一次工作不能切割多根管子，浪费时间，而且切割时会有震动，震动容易带动装置位移，使用不方便。
实用新型内容
本实用新型的主要目的在于提供一种天然气管道安装用管子切割装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种天然气管道安装用管子切割装置，包括支撑底座，所述支撑底座的内部底部位置开设有滑槽，所述滑槽的内部滑动连接有滑轮，所述支撑底座的底部中间位置固定连接有支撑柱，所述支撑柱的内部横向贯穿有上弹性带和下弹性带，所述下弹性带固定连接在上弹性带的下方，所述滑轮设置在支撑柱的两端，所述上弹性带的侧壁转动连接有伸缩加固杆，所述支撑柱的上端固定连接有顶板，所述伸缩加固杆的上端通过安装块与顶板转动连接，所述顶板的内部由轴承通过支撑杆转动连接有圆盘，所述圆盘的上表面固定连接有固定盘，所述固定盘的内部均匀插接有多个管主体，所述支撑底座的一侧侧壁固定连接有连接块，所述连接块的一侧设置有固定块，所述固定块的一侧通过弹簧连接有插筒，所述连接块的上方设置有侧板，所述侧板的一侧设置有横板，所述横板的下方设置有切割刀头。
进一步的，所述侧板的左侧壁开设有活动槽A，活动槽A的内部设置有与其滑动配合的滑块A，所述侧板的左侧壁位于活动槽A的两侧均通过螺栓安装有轴承座，所述上侧轴承座通过螺栓安装有电机A，所述电机A的输出轴通过联轴器连接有丝杆A，所述丝杆A通过过盈连接的方式与轴承座的轴承连接，所述丝杆A上设有螺母A，所述螺母A的右侧面通过螺栓与滑块A的左侧面连接，所述横板设置在螺母A的左侧面上。
进一步的，所述横板的下表面开设有活动槽B，所述活动槽B的内部设置有与其滑动配合的滑块B，所述横板的下表面通过螺栓安装有轴承座，所述右侧轴承座通过螺栓安装有电机B，所述电机B的输出轴通过联轴器连接有丝杆B，所述丝杆B通过过盈连接的方式与轴承座的轴承连接，所述丝杆B上设有螺母B，所述螺母B的上表面通过螺栓与滑块B连接，所述螺母B的下表面设置有电机C，所述电机C的输出轴与切割刀头连接。
进一步的，所述圆盘的上表面均匀开设有多个放置槽，多个所述管主体均匀放置在放置槽的内部且通过皮筋固定，所述管主体的尺寸与插筒的尺寸相匹配。
进一步的，所述上弹性带和下弹性带均为钢带。
与现有技术相比，本实用新型具有如下有益效果：
1.本实用新型的一种天然气管道安装用管子切割装置，通过固定盘的内部均匀开设有多个插孔，将管主体分别插入插孔中，并通过皮筋进行固定，一次可以固定多个管主体，将需要切割的管主体通过圆盘转动到固定位置，将其的一端插接到插筒的内部，弹簧压缩，弹簧具有一定的弹性，可以固定不同长度的管主体，切割装置一次可以固定多根管主体进行切割，工作效率高，节约工作时间。
2.本实用新型的一种天然气管道安装用管子切割装置，启动电机C进行切割，切割时会产生震动，通过设置上弹性带和下弹性带，及时将震动缓冲，滑轮在滑槽的内部滑动，伸缩加固杆拉伸起到加固的作用，装置的结构完整且稳定，增加了震动缓冲装置，减少装置的震动位移，使用方便。
附图说明

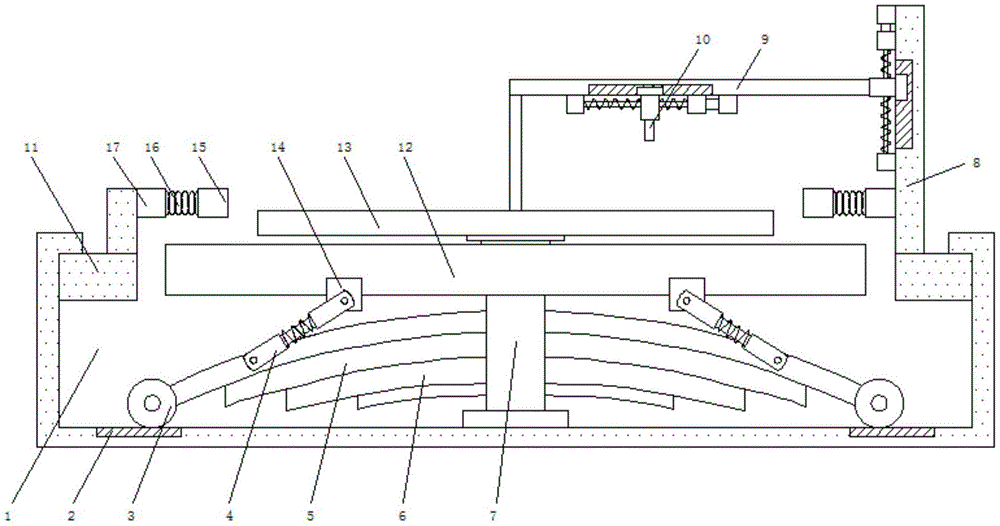

图1为本实用新型天然气管道安装用管子切割装置的结构示意图；
图2为本实用新型天然气管道安装用管子切割装置的圆盘的俯视图。
图中：1、支撑底座；2、滑槽；3、滑轮；4、伸缩加固杆；5、上弹性带；6、下弹性带；7、支撑柱；8、侧板；9、横板；10、切割刀头；11、连接块；12、顶板；13、圆盘；14、安装块；15、插筒；16、弹簧；17、固定块；18、管主体；19、固定盘；20、皮筋B。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
如图1-2所示，一种天然气管道安装用管子切割装置，包括支撑底座1，支撑底座1的内部底部位置开设有滑槽2，滑槽2的内部滑动连接有滑轮3，支撑底座1的底部中间位置固定连接有支撑柱7，支撑柱7的内部横向贯穿有上弹性带5和下弹性带6，上弹性带5和下弹性带6具有一定的弹性，可以缓冲震动，下弹性带6固定连接在上弹性带5的下方，滑轮3设置在支撑柱7的两端，上弹性带5的侧壁转动连接有伸缩加固杆4，伸缩加固杆4对上弹性带5进行加固，支撑柱7的上端固定连接有顶板12，伸缩加固杆4的上端通过安装块14与顶板12转动连接，顶板12的内部由轴承通过支撑杆转动连接有圆盘13，圆盘13的上表面固定连接有固定盘19，固定盘19的内部均匀插接有多个管主体18，支撑底座1的一侧侧壁固定连接有连接块11，连接块11的一侧设置有固定块17，固定块17的一侧通过弹簧16连接有插筒15，管主体18的一端可以插接在插筒15的内部，弹簧16可以伸缩，不同长度的管主体18均可以插接在其内部，连接块11的上方设置有侧板8，侧板8的一侧设置有横板9，横板9的下方设置有切割刀头10，切割刀头10可以对管主体进行切割。
其中，侧板8的左侧壁开设有活动槽A，活动槽A的内部设置有与其滑动配合的滑块A，侧板8的左侧壁位于活动槽A的两侧均通过螺栓安装有轴承座，上侧轴承座通过螺栓安装有电机A，电机A的输出轴通过联轴器连接有丝杆A，丝杆A通过过盈连接的方式与轴承座的轴承连接，丝杆A上设有螺母A，螺母A在电机A的驱动作用下在丝杆A上平移，螺母A的右侧面通过螺栓与滑块A的左侧面连接，横板9设置在螺母A的左侧面上。
其中，横板9的下表面开设有活动槽B，活动槽B的内部设置有与其滑动配合的滑块B，横板9的下表面通过螺栓安装有轴承座，右侧轴承座通过螺栓安装有电机B，电机B的输出轴通过联轴器连接有丝杆B，丝杆B通过过盈连接的方式与轴承座的轴承连接，丝杆B上设有螺母B，螺母B的上表面通过螺栓与滑块B连接，螺母B的下表面设置有电机C，电机C的输出轴与切割刀头10连接，螺母B在电机B的驱动作用下在丝杆B上平移。
其中，圆盘13的上表面均匀开设有多个放置槽，多个管主体18均匀放置在放置槽的内部且通过皮筋20固定，管主体18的尺寸与插筒15的尺寸相匹配，管主体18的一端可以插接在插筒15内部，起到固定的作用。
其中，上弹性带5和下弹性带6均为钢带，具有一定的弹性，可以缓冲震动。
工作原理：使用时，固定盘19的内部均匀开设有多个插孔，将管主体18分别插入插孔中，并通过皮筋20进行固定，一次可以固定多个管主体18，将需要切割的管主体18通过圆盘13转动到固定位置，将其的一端插接到插筒15的内部，弹簧16压缩，弹簧16具有一定的弹性，可以固定不同长度的管主体18，切割装置一次可以固定多根管主体18进行切割，工作效率高，节约工作时间，电机A、电机B和电机C通过电线与外接电源电性连接，启动电机A，电机A带动丝杆A转动，螺母A向下或向上平移，带动横板9移动，同时滑块A在活动槽A的内部滑动，保证装置的结构稳定，可以调节切割装置的上下位置，通过启动电机B，电机B带动丝杆B转动，螺母B向左或向右平移，可以调节切割装置的水平位置，启动电机C进行切割，切割时会产生震动，通过设置上弹性带5和下弹性带6，及时将震动缓冲，滑轮3在滑槽2的内部滑动，伸缩加固杆4拉伸起到加固的作用，装置的结构完整且稳定，增加了震动缓冲装置，减少装置的震动位移，使用方便。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
