技术领域
本实用新型涉及新能源技术领域，具体为一种可调节角度的新能源用支撑装置。
背景技术
新能源：又称非常规能源，是指传统能源之外的各种能源形式，指刚开始开发利用或正在积极研究、有待推广的能源，如太阳能、地热能、风能、海洋能、生物质能和核聚变能等。
新能源设备在使用时，需要用到支撑装置，目前现有的新能源用支撑装置结构简单，不具有可调节角度的功能，导致现有的新能源用支撑装置在使用时，不方便使用者调节其角度，同时不方便使用者使用，从而降低了新能源用支撑装置的实用性。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种可调节角度的新能源用支撑装置，具备可调节角度的优点，解决了现有的新能源用支撑装置在使用时，不方便使用者调节其角度的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种可调节角度的新能源用支撑装置，包括支撑板，所述支撑板的底部固定连接有防滑垫，所述防滑垫的底部固定连接有防滑凸块，且防滑凸块的底部设置有防滑纹，所述支撑板的顶部固定连接有支撑箱，所述支撑箱内壁一侧的顶部开设有环形滑槽，所述支撑箱内壁的底部固定连接有第一轴承，所述第一轴承的轴心处固定连接有第一转轴，所述第一转轴的表面套接有第一斜齿轮，所述第一斜齿轮的表面啮合有第二斜齿轮，所述第二斜齿轮的左侧固定连接有第二转轴，所述第二转轴的表面固定连接有第二轴承，所述第二轴承的左侧与支撑箱内壁的左侧固定连接，所述第二转轴的左侧贯穿至支撑箱的外部并固定连接有转盘，所述转盘的表面开设有卡槽，所述转盘左侧的顶部固定连接有把手，所述支撑箱左侧的顶部固定连接有固定块，所述固定块的正面通过活动轴活动连接有卡块，所述卡块的底部贯穿至卡槽的内腔，所述第一转轴的顶部固定连接有旋转板，所述旋转板的两侧均固定连接有与环形滑槽配合使用的滚轮，所述旋转板的顶部固定连接有旋转柱，所述旋转柱的顶部贯穿至支撑箱的顶部并固定连接有安装板，所述安装板顶部的两侧均开设有安装孔。
优选的，所述卡槽的数量为若干个，且若干个卡槽呈环形开设在转盘的表面。
优选的，所述支撑箱顶部的中心处开设有通槽，且通槽的直径大于旋转柱的直径。
(三)有益效果
与现有技术相比，本实用新型提供了一种可调节角度的新能源用支撑装置，具备以下有益效果：
1、本实用新型通过设置支撑板、支撑箱、环形滑槽、第一轴承、第一转轴、第一斜齿轮、第二斜齿轮、第二转轴、转盘、卡槽、把手、固定块、卡块、旋转板、滚轮、旋转柱、安装板、安装孔、防滑垫和第二轴承相互配合，达到了可调节角度的优点，解决了现有的新能源用支撑装置在使用时，不方便使用者调节其角度的问题，使新能源用支撑装置在使用时，能够方便使用者调节其角度，同时方便使用者使用，从而提高了新能源用支撑装置的实用性。
2、本实用新型通过设置环形滑槽和滚轮，对旋转板起到转动时稳定的作用，解决了旋转板在转动时出现晃动的问题，增加了旋转板的稳定性，通过设置第一轴承，对第一转轴起到转动时稳定的作用，解决了第一转轴在转动时出现晃动的问题，增加了第一转轴的稳定性，通过设置卡槽和卡块，对转盘起到卡紧的作用，解决了转盘在转动完成后出现自转的问题，通过设置把手，起到方便使用者转动转盘的作用，通过设置安装板和安装孔，对新能源设备起到方便安装的作用，解决了新能源设备在安装时较为繁琐的问题，通过设置防滑垫，对支撑板起到防滑的作用，解决了支撑板在使用时出现滑动的问题，增加了支撑板的稳定性，通过设置第二轴承，对第二转轴起到转动时稳定的作用，解决了第二转轴在转动时出现晃动的问题，增加了第二转轴的稳定性。
附图说明

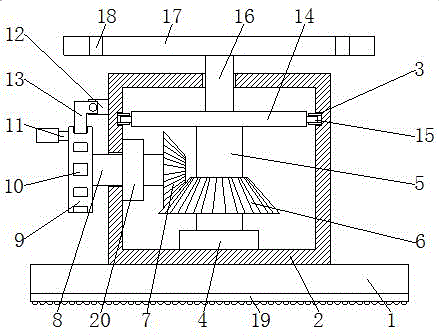

图1为本实用新型结构示意图；
图2为本实用新型支撑箱俯视剖面图；
图3为本实用新型转盘左视剖面图。
图中：1支撑板、2支撑箱、3环形滑槽、4第一轴承、5第一转轴、6第一斜齿轮、7第二斜齿轮、8第二转轴、9转盘、10卡槽、11把手、12固定块、13卡块、14旋转板、15滚轮、16旋转柱、17安装板、18安装孔、19防滑垫、20第二轴承。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，一种可调节角度的新能源用支撑装置，包括支撑板1，支撑板1的底部固定连接有防滑垫19，通过设置防滑垫19，对支撑板1起到防滑的作用，解决了支撑板1在使用时出现滑动的问题，增加了支撑板1的稳定性，防滑垫19的底部固定连接有防滑凸块，且防滑凸块的底部设置有防滑纹，支撑板1的顶部固定连接有支撑箱2，支撑箱2顶部的中心处开设有通槽，且通槽的直径大于旋转柱16的直径，支撑箱2内壁一侧的顶部开设有环形滑槽3，支撑箱2内壁的底部固定连接有第一轴承4，通过设置第一轴承4，对第一转轴5起到转动时稳定的作用，解决了第一转轴5在转动时出现晃动的问题，增加了第一转轴5的稳定性，第一轴承4的轴心处固定连接有第一转轴5，第一转轴5的表面套接有第一斜齿轮6，第一斜齿轮6的表面啮合有第二斜齿轮7，第二斜齿轮7的左侧固定连接有第二转轴8，第二转轴8的表面固定连接有第二轴承20，通过设置第二轴承20，对第二转轴8起到转动时稳定的作用，解决了第二转轴8在转动时出现晃动的问题，增加了第二转轴8的稳定性，第二轴承20的左侧与支撑箱2内壁的左侧固定连接，第二转轴8的左侧贯穿至支撑箱2的外部并固定连接有转盘9，转盘9的表面开设有卡槽10，卡槽10的数量为若干个，且若干个卡槽10呈环形开设在转盘9的表面，转盘9左侧的顶部固定连接有把手11，通过设置把手11，起到方便使用者转动转盘9的作用，支撑箱2左侧的顶部固定连接有固定块12，固定块12的正面通过活动轴活动连接有卡块13，通过设置卡槽10和卡块13，对转盘9起到卡紧的作用，解决了转盘9在转动完成后出现自转的问题，卡块13的底部贯穿至卡槽10的内腔，第一转轴5的顶部固定连接有旋转板14，旋转板14的两侧均固定连接有与环形滑槽3配合使用的滚轮15，通过设置环形滑槽3和滚轮15，对旋转板14起到转动时稳定的作用，解决了旋转板14在转动时出现晃动的问题，增加了旋转板14的稳定性，旋转板14的顶部固定连接有旋转柱16，旋转柱16的顶部贯穿至支撑箱2的顶部并固定连接有安装板17，安装板17顶部的两侧均开设有安装孔18，通过设置安装板17和安装孔18，对新能源设备起到方便安装的作用，解决了新能源设备在安装时较为繁琐的问题，通过设置支撑板1、支撑箱2、环形滑槽3、第一轴承4、第一转轴5、第一斜齿轮6、第二斜齿轮7、第二转轴8、转盘9、卡槽10、把手11、固定块12、卡块13、旋转板14、滚轮15、旋转柱16、安装板17、安装孔18、防滑垫19和第二轴承20相互配合，达到了可调节角度的优点，解决了现有的新能源用支撑装置在使用时，不方便使用者调节其角度的问题，使新能源用支撑装置在使用时，能够方便使用者调节其角度，同时方便使用者使用，从而提高了新能源用支撑装置的实用性。
使用时，使用者首先将新能源设备通过安装孔18安装在安装板17的顶部，然后拉动卡块13，使卡块13通过活动轴离开卡槽10的内腔，然后转动把手11，把手11转动带动转盘9开始转动，转盘9转动带动第二转轴8在第二轴承20的内腔开始转动，使第二转轴8转动稳定，同时第二转轴8转动带动第二斜齿轮7开始转动，第二斜齿轮7转动通过齿牙带动第一斜齿轮6开始转动，第一斜齿轮6转动带动第一转轴5在第一轴承4的内腔开始转动，使第一转轴5转动稳定，同时第一转轴5转动带动旋转板14开始转动，旋转板14转动带动滚轮15在环形滑槽3的内腔开始滑动，使旋转板14转动稳定，同时旋转板14转动带动旋转柱16开始转动，旋转柱16转动带动安装板17开始转动，安装板17转动带动新能源设备开始转动，开始调节其角度，角度调节完成后，停止转动把手11，然后拉动卡块13，使卡块13卡入相应的卡槽10内，从而达到了可调节角度的优点。
本申请文件中使用到的标准零件均可以从市场上购买，本申请文件中所有的部件，根据说明书和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再作出具体叙述。
综上所述，该可调节角度的新能源用支撑装置，通过支撑板1、支撑箱2、环形滑槽3、第一轴承4、第一转轴5、第一斜齿轮6、第二斜齿轮7、第二转轴8、转盘9、卡槽10、把手11、固定块12、卡块13、旋转板14、滚轮15、旋转柱16、安装板17、安装孔18、防滑垫19和第二轴承20相互配合，解决了现有的新能源用支撑装置在使用时，不方便使用者调节其角度的问题。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
