技术领域
本实用新型涉及化学实验器械技术领域，具体为一种催化剂研制用试管放置箱。
背景技术
试管被广泛的使用于化学、医疗等领域，在不使用试管时，需要一个可以存放试管的设备，因此，对一种催化剂研制用试管放置箱的需求日益增长。
目前市场上存在的大部分试管存放工具，结构简单，无法阻止细菌的依附，再潮湿的环境中无法保持试管的干燥，因此，针对上述问题提出一种催化剂研制用试管放置箱。
实用新型内容
本实用新型的目的在于提供一种催化剂研制用试管放置箱，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种催化剂研制用试管放置箱，包括箱体、放置框和箱门，所述箱体顶部固定设置有提手，所述箱体前侧设置有开口，所述箱门设置于箱体前侧的开口上，所述箱门右侧通过合页与箱体转动连接，所述箱门左侧通过锁扣与箱体固定连接，所述箱体内顶部和底部的箱板上从左往右等距设置有对应的滑动槽，所述放置框顶部和底部的面板上均固定设置有滑动条，所述放置框通过滑动条滑动在箱体的成对的滑动槽之间，所述放置框前侧固定设置有拉手，所述放置框内部横向设置有固定在放置框两个结构板之间的横板，所述横板一侧排列式设置有圆弧形卡槽，所述圆弧形卡槽内壁上设置有硅胶垫，所述箱门内侧贴合箱体位置设置有密封橡胶圈，所述箱门内侧中部的内壁上横向设置有条状的硅胶垫，所述箱门内侧于硅胶垫顶部和底部的内壁上均固定设置有除湿舱，所述箱体内部后侧及右侧的内壁上固定设置有立体多面镜，所述箱体左侧固定设置有设备箱，所述设备箱右侧的面板上设置有控制按钮，所述设备箱内的顶部和底部均设置有灯具安装室，所述灯具安装室内部的底板上固定设置有伸入箱体内的紫外线杀菌灯，所述设备箱内部于两个灯具安装室之间设置有电源室，所述电源室内部的底板上固定设置有蓄电池。
优选的，所述箱门内部上下两个相对的滑动槽为一组，所述放置框的设置个数与箱门上设置的滑动槽的组数相同，所述放置框的宽度与相邻滑动槽之间的距离相同。
优选的，所述拉手为长条形带槽结构的不锈钢板，所述拉手固定设置有放置框前侧面板的中部且设置位置正对箱门内侧的硅胶垫，所述硅胶垫的设置宽度与拉手的长度相同。
优选的，所述除湿舱为盒体结构，所述除湿舱内部填充有除湿剂，所述除湿舱的前侧面板上设置有阵列式的气孔。
优选的，所述紫外线杀菌灯通过电路以串联的方式与控制按钮和蓄电池电性连接。
优选的，所述放置框由四块透明的PVC板制成。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型中，包括箱体、放置框和箱门，该放置框内部设置的横杆上设置有圆弧形卡槽，可将试管卡在卡槽内，设置的硅胶垫可为固定试管起到防滑减震的作用，不使用时，将放置框推入箱体内后，关起箱门，通过在箱门内侧与箱体贴合处设置密封橡胶圈，使箱体内部形成一个相对封闭的空间，通过在箱门内侧设置除湿舱，该除湿舱内部设置的除湿剂可吸附箱体内部的湿气，保持箱体内部干燥。
2、本实用新型中，通过在箱体左侧固定设置设备箱，该设备箱内部的灯具安装室内设置有伸入箱体内部的紫外线杀菌灯，按下控制按钮，使紫外线杀菌灯通电运行，紫外线杀菌灯的光线照射在各个试管和箱体内壁上，对试管进行杀菌，箱体内壁上设置的立体多面镜可将紫外线杀菌灯照射的光线折射成不同角度的光线重新对试管进行照射，提高杀菌效率。
附图说明

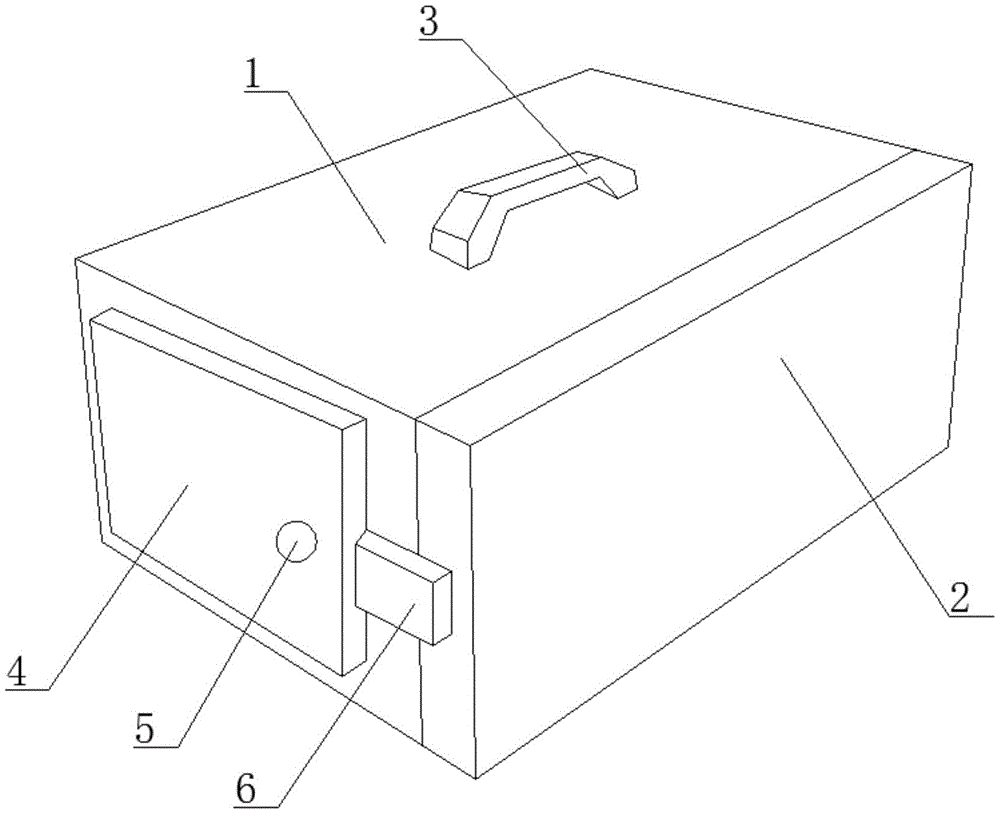

图1为本实用新型一种催化剂研制用试管放置箱结构示意图；
图2为本实用新型一种催化剂研制用试管放置箱内部结构示意图；
图3为本实用新型一种催化剂研制用试管放置箱设备箱及箱体截面结构示意图。
图中：1、箱体；2、箱门；3、提手；4、设备箱；5、控制按钮；6、锁扣；7、放置框；8、横板；9、拉手；10、圆弧形卡槽；11、滑动条；12、滑动槽；13、除湿舱；14、硅胶垫；15、密封橡胶圈；16、灯具安装室；17、紫外线杀菌灯；18、电源室；19、立体多面镜。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：
一种催化剂研制用试管放置箱，包括箱体1、放置框7和箱门2，箱体1顶部固定设置有提手3，箱体1前侧设置有开口，箱门2设置于箱体1前侧的开口上，箱门2右侧通过合页与箱体1转动连接，箱门2左侧通过锁扣6与箱体1固定连接，箱体1内顶部和底部的箱板上从左往右等距设置有对应的滑动槽12，放置框7顶部和底部的面板上均固定设置有滑动条11，放置框7通过滑动条11滑动在箱体1的成对的滑动槽12之间，放置框7前侧固定设置有拉手9，放置框7内部横向设置有固定在放置框7两个结构板之间的横板8，横板8一侧排列式设置有圆弧形卡槽10，圆弧形卡槽10内壁上设置有硅胶垫14，箱门2内侧贴合箱体1位置设置有密封橡胶圈15，箱门2内侧中部的内壁上横向设置有条状的硅胶垫14，箱门2内侧于硅胶垫14顶部和底部的内壁上均固定设置有除湿舱13，箱体1内部后侧及右侧的内壁上固定设置有立体多面镜19，箱体1左侧固定设置有设备箱4，设备箱4右侧的面板上设置有控制按钮5，设备箱4内的顶部和底部均设置有灯具安装室16，灯具安装室16内部的底板上固定设置有伸入箱体1内的紫外线杀菌灯17，设备箱4内部于两个灯具安装室16之间设置有电源室18，电源室18内部的底板上固定设置有蓄电池。
进一步，箱门2内部上下两个相对的滑动槽12为一组，放置框7的设置个数与箱门2上设置的滑动槽12的组数相同，放置框7的宽度与相邻滑动槽12之间的距离相同。
进一步，拉手9为长条形带槽结构的不锈钢板，拉手9固定设置有放置框7前侧面板的中部且设置位置正对箱门2内侧的硅胶垫14，硅胶垫14的设置宽度与拉手9的长度相同。
进一步，除湿舱13为盒体结构，除湿舱13内部填充有除湿剂，除湿舱13的前侧面板上设置有阵列式的气孔。
进一步，紫外线杀菌灯17通过电路以串联的方式与控制按钮5和蓄电池电性连接，其中，紫外线杀菌灯17可选用PHILIPS常见型号。
进一步，放置框7由四块透明的PVC板制成。
工作流程：本实用新型中，包括箱体、放置框和箱门，该放置框内部设置的横杆上设置有圆弧形卡槽，可将试管卡在卡槽内，设置的硅胶垫可为固定试管起到防滑减震的作用，不使用时，将放置框推入箱体内后，关起箱门，通过在箱门内侧与箱体贴合处设置密封橡胶圈，使箱体内部形成一个相对封闭的空间，通过在箱门内侧设置除湿舱，该除湿舱内部设置的除湿剂可吸附箱体内部的湿气，保持箱体内部干燥，通过在箱体左侧固定设置设备箱，该设备箱内部的灯具安装室内设置有伸入箱体内部的紫外线杀菌灯，按下控制按钮，使紫外线杀菌灯通电运行，紫外线杀菌灯的光线照射在各个试管和箱体内壁上，对试管进行杀菌，箱体内壁上设置的立体多面镜可将紫外线杀菌灯照射的光线折射成不同角度的光线重新对试管进行照射，提高杀菌效率，该试管放置箱，具备较好的杀菌性能和保存性能，可同时放置较多试管，适宜推广使用。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
