技术领域

本实用新型涉及机床技术领域,具体为一种机床安装用吊具。


背景技术

吊具是指起重机械中吊取重物的装置,吊取成件物品最常用的吊具是吊钩、吊带,其他还有吊环、起重吸盘、夹钳和货叉等,被广泛应用于起重吊装行业中;起重吸盘、夹钳和货叉等可在起重机上作为专用吊具长久使用,也可作为可更换的辅助吊具挂在吊钩上临时使用,常用于多货种仓库和堆场,以提高作业效率,抓取散状物料的吊具一般为颚板可开闭的抓斗,也可用电磁吸盘吸取如金属切屑等导磁性物料,吊取流动性物料的吊具常用的有盛桶和吊罐、一般通过倾侧或抽底塞等方式卸出钢水或化学溶液,通过打开吊罐底门卸出混凝土等流动性物料;吊具为了满足日常大型机械的维护起吊,国内的一些吊索具公司还设计了一些专门的吊具,像风机吊具、塔筒吊具、叶片吊具、轮毂吊具、汽轮机等非标吊具。

安装机床时,一般需要使用吊具进行吊装,但是,现有的吊具结构在使用前后的固定过程较为不便,灵活性相对较差,当机床吊起出现受力不匀时,如果不及时发现,后续很容易造成较大的影响,而且,现有的吊具仅为简单的机械结构,不具备平衡性的反馈机构。因此,需要一种机床安装用吊具来解决现有技术中所存在的不足之处。


实用新型内容

本实用新型的目的在于提供一种机床安装用吊具,以解决上述背景技术中提出的问题。

为实现上述目的,本实用新型提供如下技术方案:

一种机床安装用吊具,包括横梁架,所述横梁架的正面外壁中部通过螺栓连接有定位板,所述定位板的内壁四角开设有安装孔,所述定位板的正面外壁中部固定设有电子水平仪,所述电子水平仪的正面外壁顶端左侧固定设有显示屏,所述电子水平仪的正面外壁底端固定设有控制键,所述电子水平仪的右侧外壁底端固定设有数据接头,所述数据接头的内壁卡接有信号导线,所述横梁架的顶壁中部固定安装有指示灯,所述横梁架的顶壁两端均焊接有铰接件,所述铰接件的内壁通过螺栓连接有固定杆,所述固定杆远离铰接件的一端固定连接有固定件,所述固定件的顶壁焊接有吊环,所述横梁架的底壁两端均焊接有夹臂,所述夹臂靠近电子水平仪的一侧侧壁固定安装有连杆,所述连杆的左右两端均套接有调节块,所述调节块的底壁铰接有联柄臂,所述联柄臂靠近电子水平仪的一侧侧壁底端焊接有螺纹套,所述螺纹套的圆周内壁螺纹连接有插装臂,所述插装臂的外壁套接有防滑套。

优选的,所述电子水平仪通过定位板安装于横梁架,且电子水平仪的型号为VLE4S。

优选的,所述信号导线远离电子水平仪的一端电性连接于指示灯。

优选的,所述夹臂对称固定焊接于横梁架底壁的左右两端。

优选的,所述联柄臂的顶壁通过调节块连接于连杆。

优选的,所述插装臂靠近联柄臂的一端端部固定设有与螺纹套相适配的连接头。

与现有技术相比,本实用新型的有益效果是:

1、本实用新型中,通过设置的电子水平仪由定位板安装于横梁架,以此非常方便对平衡性进行实时监测,并且电子水平仪的测量精度非常高,响应速度快,安装十分方便,功能实用性较强。

2、本实用新型中,通过设置的信号导线远离电子水平仪的一端电性连接于指示灯,以此很好的形成了电子水平仪与指示灯相配合的功能结构,改变了传统吊具缺少功能性结构的不足之处,实用性较强。

3、本实用新型中,通过设置的整体结构较为科学合理,通过结构上的改进和创新,有效解决了现有技术中所存在的一些不足之处,并且整体的原理较为简单,功能易于实现,具有一定的使用价值和推广价值。


附图说明

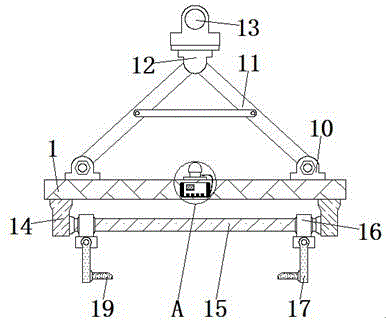

图1为本实用新型整体结构主视图;

图2为电子水平仪的结构立体放大图;

图3为联柄臂、螺纹套以及插装臂的连接结构剖面放大图;

图4为图1中A部结构放大图。

图中:1-横梁架、2-定位板、3-安装孔、4-电子水平仪、5-显示屏、6-控制键、7-数据接头、8-信号导线、9-指示灯、10-铰接件、11-固定杆、12-固定件、13-吊环、14-夹臂、15-连杆、16-调节块、17-联柄臂、18-螺纹套、19-插装臂、20-防滑套。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例,基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-4,本实用新型提供一种技术方案:

一种机床安装用吊具,包括横梁架1,横梁架1的正面外壁中部通过螺栓连接有定位板2,定位板2的内壁四角开设有安装孔3,定位板2的正面外壁中部固定设有电子水平仪4,通过电子水平仪4由定位板2安装于横梁架1,以此非常方便对平衡性进行实时监测,并且电子水平仪4的测量精度非常高,响应速度快,安装十分方便,功能实用性较强,电子水平仪4的正面外壁顶端左侧固定设有显示屏5,电子水平仪4的正面外壁底端固定设有控制键6,电子水平仪4的右侧外壁底端固定设有数据接头7,数据接头7的内壁卡接有信号导线8,横梁架1的顶壁中部固定安装有指示灯9,通过信号导线8远离电子水平仪4的一端电性连接于指示灯9,以此很好的形成了电子水平仪4与指示灯9相配合的功能结构,改变了传统吊具缺少功能性结构的不足之处,实用性较强,横梁架1的顶壁两端均焊接有铰接件10,铰接件10的内壁通过螺栓连接有固定杆11,固定杆11远离铰接件10的一端固定连接有固定件12,固定件12的顶壁焊接有吊环13,横梁架1的底壁两端均焊接有夹臂14,夹臂14靠近电子水平仪4的一侧侧壁固定安装有连杆15,连杆15的左右两端均套接有调节块16,调节块16的底壁铰接有联柄臂17,联柄臂17靠近电子水平仪4的一侧侧壁底端焊接有螺纹套18,螺纹套18的圆周内壁螺纹连接有插装臂19,插装臂19的外壁套接有防滑套20,通过整体结构较为科学合理,通过结构上的改进和创新,有效解决了现有技术中所存在的一些不足之处,并且整体的原理较为简单,功能易于实现,具有一定的使用价值和推广价值。

本实用新型工作原理:使用时,先检查电子水平仪4与指示灯9的电池是否有电,并检测电子水平仪4是否准确,并根据所需安装的机床选择适配的插装臂19(根据机床的实际吊装点进行选择),并将插装臂19螺纹安装于螺纹套18,以此通过插装臂19连接于待安装机床的吊装点,与此同时,电子水平仪4对此时整体的平衡性进行监测,当出现一点较大偏差时(偏差值范围进行预警设定),由信号导线8将信息传输至指示灯9,接着指示灯9快速响应发出闪光警报,以此提醒工作人员快速停止操作,进行检查,防止继续吊装时出现意外,并最终通过上述结构完成本吊具的全部工作。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
