技术领域
本实用新型涉及一种晾衣架，具体涉及一种简易落地移动式晾衣架。
背景技术
晾衣架是居家生活必不可少的用品之一，其市场需求量随着房地产的火爆正在逐年上涨，普通晾衣架常常安装于阳台的天花板上并且固定悬挂设置于天花板的下方，在使用过程中，由于晾衣架往往安装的高度远大于用户的身高，将衣物撑起并其由顶杆挑起挂设于晾衣架上晾晒，这将使晾晒衣服的过程尤为繁琐，而且普通晾衣架的位置固定，不便于移动，目前市场上也出现了一些落地式晾衣架，其包括两个支撑柱以及搭设于支撑柱上的横杆，采取该方案，在晾衣架收叠的过程中较为不便，尤其是在室内狭窄的空间内，为此，设计一种结构简单、成本低廉、收叠便捷的简易落地移动式晾衣架显得至关重要。
实用新型内容
为解决现有技术的不足，本实用新型的目的是提供一种结构简单、成本低廉、收叠便捷的简易落地移动式晾衣架。
为实现上述技术目的，本实用新型所采用的技术方案如下。
一种简易落地移动式晾衣架，其包括呈台型布置的配重底座一以及配重底座二，所述的配重底座一上端面中部位置设置有竖直布置的支撑杆一，所述支撑杆一的顶端设置有锁紧环，所述的配重底座二上端面中部位置设置有竖直布置的支撑杆二，所述的支撑杆二的顶端设置有拉绳机构，拉绳机构与锁紧环可拆卸连接配合，所述的拉绳机构包括呈矩形布置的安装箱，所述的安装箱内壁上设置有安装杆，安装杆的轴线方向平行于安装箱的长度方向，安装杆外同轴套接有可绕自身轴线转动的滚筒，安装杆与滚筒之间设置有发条并且发条的拉伸方向与安装杆的轴线垂直，发条的一端固定于安装杆外壁，发条的另一端固定于滚筒的内壁，所述的滚筒外部设置有与其匹配的凸台，所述的凸台设置有两个并且位于滚筒沿长度方向的一侧，所述的凸台之间设置有拉绳，所述的拉绳一端与滚筒固定连接、另一端延伸至安装箱的外部，所述拉绳延伸端设置有锁紧钩，所述的锁紧钩与锁紧环相配合，发条的扭力始终促使拉绳缠绕滚筒收回，所述的安装箱靠近拉绳延伸端一端面设置有安装套，安装套内设置有与其匹配的挡销，挡销与安装套活动连接配合并且挡销的轴线竖直布置，所述的拉绳包括并列布置的拉绳一、拉绳二以及设置于两者之间用于连接两者的连接绳，所述的连接绳沿拉绳一/拉绳二长度方向设置有若干，所述的挡销插设于相邻连接绳之间，所述安装箱靠近拉绳延伸端一端面设置有限位开口，所述的拉绳延伸端与锁紧钩之间设置有限位块，所述的限位块与限位开口构成限位组件。
所述的支撑杆一与支撑杆二设置成可自由调节高度的伸缩杆。
所述的配重底座一与配重底座二的底部设置有万向轮以及与万向轮相匹配的锁紧踏板。
本实用新型与现有技术相比的有益效果在于结构简单、成本低廉、收叠便捷。
附图说明
为了更清楚地说明本实用新型实施例，下面将对实施例中所需要使用的附图做简单的介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

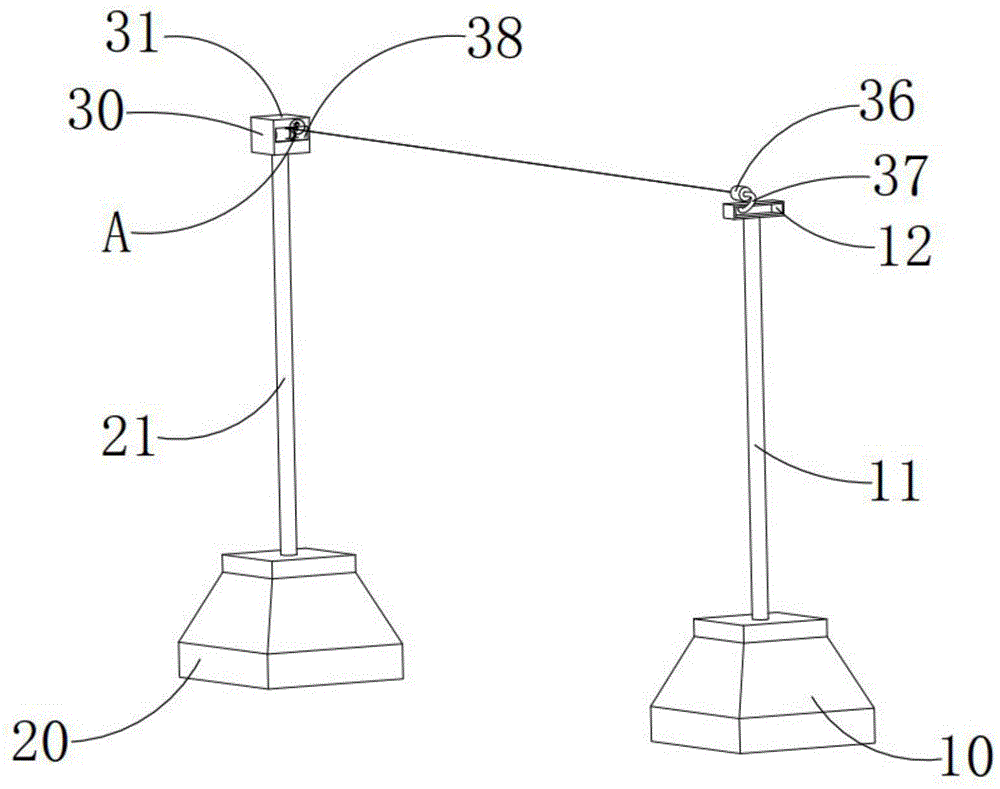

图1为本实用新型的结构示意图。
图2为拉绳机构的内部结构示意图。
图3为图1中A处的放大图。
图4为拉绳的结构示意图。
图中标示为：
10、配重底座一；11、支撑杆一；12、锁紧环；
20、配重底座二；21、支撑杆二；
30、拉绳机构；31、安装箱；32、滚筒；33、凸台；34、发条；35、拉绳；35a、拉绳一；35b、拉绳二；35c、连接绳；36、限位块；37、锁紧钩；38、限位开口；
41、安装套；42、挡销。
具体实施方式
下面结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下，所获得的所有其他实施例，都属于本实用新型保护范围。
参见图1-4，一种简易落地移动式晾衣架，其包括呈台型布置的配重底座一10以及配重底座二20，所述的配重底座一10上端面中部位置设置有竖直布置的支撑杆一11，所述支撑杆一11的顶端设置有锁紧环12，所述的配重底座二20上端面中部位置设置有竖直布置的支撑杆二21，所述的支撑杆二21的顶端设置有拉绳机构30，拉绳机构30与锁紧环12可拆卸连接配合，所述的拉绳机构30包括呈矩形布置的安装箱31，所述的安装箱31内壁上设置有安装杆，安装杆的轴线方向平行于安装箱31的长度方向，安装杆外同轴套接有可绕自身轴线转动的滚筒32，安装杆与滚筒32之间设置有发条并且发条的拉伸方向与安装杆的轴线垂直，发条的一端固定于安装杆外壁，发条的另一端固定于滚筒32的内壁，所述的滚筒32外部设置有与其匹配的凸台33，所述的凸台33设置有两个并且位于滚筒32沿长度方向的一侧，所述的凸台33之间设置有拉绳35，所述的拉绳35一端与滚筒32固定连接、另一端延伸至安装箱31的外部，所述拉绳35延伸端设置有锁紧钩37，所述的锁紧钩37与锁紧环12相配合，发条的扭力始终促使拉绳35缠绕滚筒32收回，为了避免发条的扭力促使拉绳35收回造成锁紧钩37与锁紧环12的脱开，所述的安装箱31靠近拉绳35延伸端一端面设置有安装套41，安装套41内设置有与其匹配的挡销42，挡销42与安装套41活动连接配合并且挡销42的轴线竖直布置，所述的拉绳35包括并列布置的拉绳一35a、拉绳二35b以及设置于两者之间用于连接两者的连接绳35c，所述的连接绳35c沿拉绳一35a/拉绳二35b长度方向设置有若干，所述的挡销42插设于相邻连接绳35c之间，所述安装箱31靠近拉绳35延伸端一端面设置有限位开口38，所述的拉绳35延伸端与锁紧钩37之间设置有限位块36，所述的限位块36与限位开口38构成限位组件，在用户使用过程中，将配重底座一10与配重底座二20移动至阳台或者室内的合适位置，调整支撑杆一11与支撑杆二21之间的距离以满足用户晾晒衣物的需求，当晾晒衣物较多时，使支撑杆一11与支撑杆二21之间的距离拉大，当晾晒衣物较少时，使支撑杆一11与支撑杆二21之间的距离缩小，拉动锁紧钩37勾住锁紧环12，在此过程中，拉绳35逐渐由滚筒32上实现放出，滚筒32随着拉绳35绕自身轴线转动，发条在滚筒32转动的过程中，弹性势能逐渐增大，此时，将挡销42由安装套41中向上拔出，再将挡销42插入至安装套41内并且挡销42的底端插入至相邻连接绳35c之间，对由滚筒32放出的拉绳35实现限位作用，避免在发条的扭力作用下造成锁紧钩37与锁紧环12之间的配合失效，此时，用户将需要晾晒的衣物由衣架撑起并且将其悬挂于拉绳35上进行晾晒，当衣物晾晒完成后将衣物收起，首先将挡销42拔出于相邻连接绳35c之间，拉动锁紧钩37与锁紧环12使两者相互脱开，发条将弹性势能释放并且驱动滚筒32绕自身轴线复位转动，在滚筒32转动的过程中，将拉绳35逐渐的缠绕收回，直至拉绳35的延伸端收回至限位开口38的开口处，限位块36与限位开口38相互配合实现对锁紧钩37的限位功能，避免在将拉绳35缠绕收回的过程中将锁紧钩37卷入滚筒32上，导致锁紧钩37与锁紧环12无法实现再次配合，当拉绳35缠绕收回完成，将挡销42插入至安装套41内以便再次使用，此时，拉绳机构30复位完成，将配重底座一10与配重底座二20移动至室内的角落处。
参见图1，作为本实用新型更为优化的方案，当晾晒的衣物长度较长时，衣物下边缘处往往与地面接触，对衣物造成污染，尤其是冬季的衣物，为此，所述的支撑杆一11与支撑杆二21设置成可自由调节高度的伸缩杆，采取本方案，不仅结构简单、使用便捷，而且可对支撑杆一11与支撑杆二21的高度进行调节。
参见图1，作为本实用新型更为完善的方案，为了便于对配重底座一10与配重底座二20的移动，所述的配重底座一10与配重底座二20的底部设置有万向轮以及与万向轮相匹配的锁紧踏板，采取本方案，不仅结构简单、使用便捷，而且便于用户对配重底座一10与配重底座二20进行移动。
参见图2，作为本实用新型更为优化的方案，为防止滚筒32在转动过程中与安装箱31发生碰撞发生磨损，滚筒32与安装箱31内壁之间设置有缓冲件34。
对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型；对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本实用新型中所定义的一般原理可以在不脱离本实用新型的精神或者范围的情况下，在其他实施例中实现。因此，本实用新型将不会被限定于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
