技术领域
本实用新型涉及电子设备存储领域，尤其涉及一种高速线缆存储用防水装置。
背景技术
高速线缆简称DAC,两端与交换机或者是服务器相连接,实现短距离的传输,高速线缆可分为无源高速线缆和有源高速线缆两大类,有源高速线缆只是比无源高速线缆多了一个驱动芯片，高速线缆上面的“光模块”都不是真正意义上的光模块，它们是不带组件的，只能传输电信号,因此高速线缆比其他普通光学器件更为便宜，即使使用相同的端口作为光模块接口，高速线缆在短距离应用中，也可以有效节约成本，降低功耗,目前市场上储存高速线缆的装置，只能做到简单的储存效果，不能够防水、除湿、除尘和多类储存，这些保护措施如果没有做到位，可能使储存的高速线缆报废，无法使用。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种高速线缆存储用防水装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种高速线缆存储用防水装置，包括底座,所述底座的顶部固定连接有储线箱,所述储线箱的底部内壁固定连接有电机箱，所述电机箱的底部内壁固定安装有对称设置的电机，两个所述电机的输出端均贯穿电机箱且固定连接有扇叶，所述储线箱中固定连接有位于扇叶上方的透气置物板，所述储线箱中活动连接有位透气置物板上方的分隔板，所述分隔板中开设有多个透气孔，所述储线箱的顶部固定连接有对称设置的支撑杆，两个所述支撑杆的顶部固定连接有除尘干燥箱，所述除尘干燥箱中固定安装有抽风机，所述抽风机的进气端固定连接有进气管道，所述进气管道贯穿储线箱的顶壁且固定连接有进气大管，所述抽风机的输气端固定连接有输气管道，所述输气管道的另一端固定连接有集尘盒。
优选的，所述储线箱的内壁开设有凹槽，所述分隔板与凹槽滑动连接。
优选的，所述底座的顶部固定连接有支撑板，所述支撑板的顶部固定连接有横板，所述横板与集尘盒固定连接。
优选的，所述底座的底部固定安装有车轮，所述储线箱固定连接有位于分隔板上方的透气横板。
优选的，所述储线箱、底座和集尘盒均由铁质材料制成。
本实用新型的有益效果为：
1，本实用新型通过设置凹槽和分隔板，在必须分类储存的时候，可以分类存放，提高了实用性。
2，本实用新型通过在底部安装电机和扇叶，在需要的情况下，可开启电机产生吹风，再通过抽风机抽风，到达除湿除尘的效果。
3，本实用新型通过在底部安装车轮，使整个储物装置移动方便。
附图说明

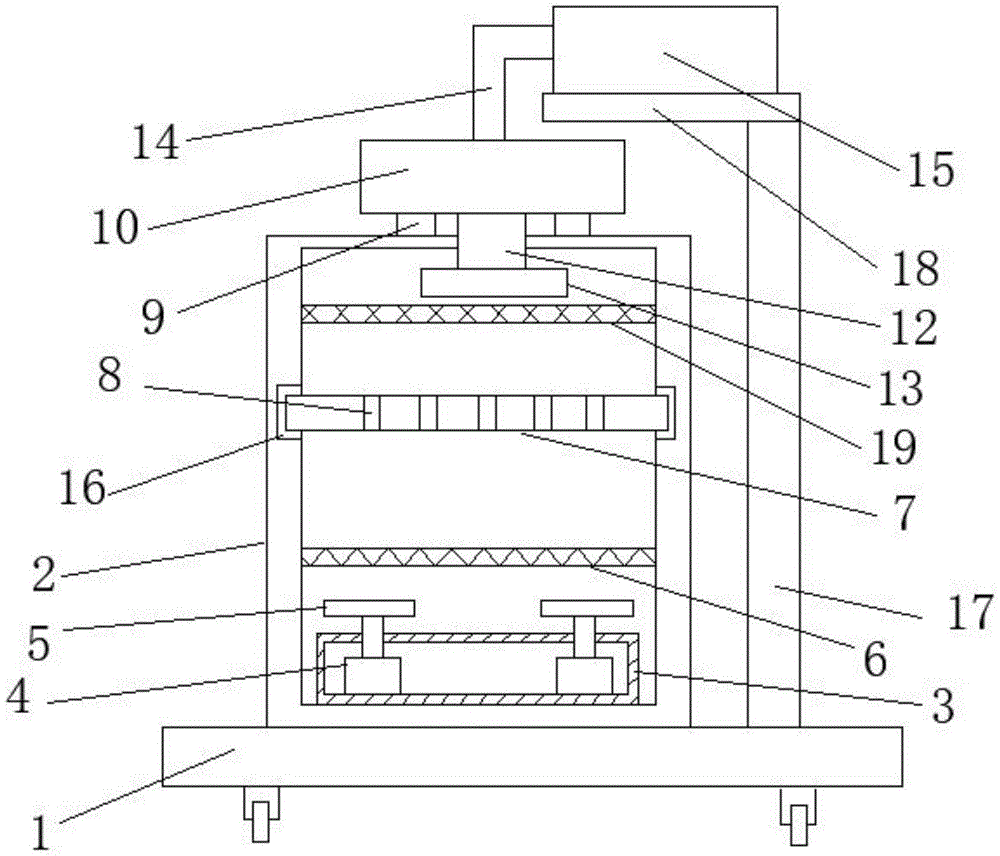

图1为本实用新型的提出的一种高速线缆存储用防水装置结构示意图。
图2为本实用新型的提出的一种高速线缆存储用防水装置的抽风机的结构示意图。
图中标号：1底座、2储线箱、3电机箱、4电机、5扇叶、6透气置物板、7分隔板、8透气孔、9支撑杆、10除尘干燥箱、11抽风机、12进气管道、13进气大管、14输气管道、15集尘盒、16凹槽、17支撑板、18横板、19透气横板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2所示的一种高速线缆存储用防水装置，包括底座1,底座1的顶部固定连接有储线箱2,储线箱2的底部内壁固定连接有电机箱3，电机箱3的底部内壁固定安装有对称设置的电机4，两个电机4的输出端均贯穿电机箱3且固定连接有扇叶5，储线箱2中固定连接有位于扇叶5上方的透气置物板6，储线箱2中活动连接有位透气置物板6上方的分隔板7，分隔板7中开设有多个透气孔8，储线箱2的顶部固定连接有对称设置的支撑杆9，两个支撑杆9的顶部固定连接有除尘干燥箱10，除尘干燥箱10中固定安装有抽风机11，抽风机11的进气端固定连接有进气管道12，进气管道12贯穿储线箱2的顶壁且固定连接有进气大管13，抽风机11的输气端固定连接有输气管道14，输气管道14的另一端固定连接有集尘盒15，储线箱2的内壁开设有凹槽16，分隔板7与凹槽16滑动连接，底座1的顶部固定连接有支撑板17，支撑板17的顶部固定连接有横板18，横板18与集尘盒15固定连接，底座1的底部固定安装有车轮，储线箱2固定连接有位于分隔板7上方的透气横板19，储线箱2、底座1和集尘盒15均由铁质材料制成。
工作原理：本实用新型在储存高速线缆时，首先打开储线箱2的箱门，根据需不需要分类将高速线缆放入到透气置物板6或分割板7上，然后关上储线箱2的箱门，推动支撑板17通过车轮移动到储存的地方，每隔一段时间，通过启动电机4和抽风机11，使储线箱2体内的空气干燥，达到防水、除湿和除尘的作用。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
