技术领域
本实用新型涉及机床技术领域，具体为一种激光切割用台面可交换的机床。
背景技术
机床是指制造机器的机器，亦称工作母机或工具机，习惯上简称机床，一般分为金属切削机床、锻压机床和木工机床等，现代机械制造中加工机械零件的方法很多：除切削加工外，还有铸造、锻造、焊接、冲压、挤压等，但凡属精度要求较高和表面粗糙度要求较细的零件，一般都需在机床上用切削的方法进行最终加工，机床在国民经济现代化的建设中起着重大作用。
现在市面的同类产品不方便用户进行控制，导致用户使用时浪费过多的时间，且台面不可交换，不方便使用，装置的工作效率差，并且不能够对装置内部热量进行很好地排散，为此我们提出一种方便用户进行控制，台面可交换，装置的工作效率高，能够对装置内部热量进行很好地排散的激光切割用台面可交换的机床。
发明内容
本实用新型的目的在于提供一种激光切割用台面可交换的机床，以解决上述背景技术中提出的同类产品不方便用户进行控制，导致用户使用时浪费过多的时间，且台面不可交换，不方便使用，装置的工作效率差，并且不能够对装置内部热量进行很好地排散的问题。
为实现上述目的，本实用新型提供如下技术方案：一种激光切割用台面可交换的机床，包括底座和衔接块，所述底座的上方设置有控制箱，且控制箱的外侧安装有散热口，所述控制箱的一侧设置有电源箱，且电源箱的上方安装有顶板，所述衔接块的上方安装有台面，且衔接块位于顶板的上方，所述台面的上方设置有安装板，且安装板的一侧安装有连接块，所述连接块的一侧安装有框架，且框架的内侧设置有显示屏，所述显示屏的下方设置有指示灯，所述底座的下方设置有卡槽，且卡槽的下方安装有贴合片。
优选的，所述底座的顶部与控制箱的底部之间贴合，且控制箱的中心线与散热口的中心线之间重合。
优选的，所述电源箱还包括合页、充电口与电源块，且合页的外侧与电源箱相连接，所述电源箱的一侧安装有充电口，且电源箱的内侧安装有电源块。
优选的，所述电源箱的内侧与电源块的外侧之间紧密连接，且充电口垂直于电源箱的一侧。
优选的，所述顶板通过衔接块与台面相连接，且台面与安装板之间相互平行。
优选的，所述显示屏的中心点位于指示灯的中心线上，且框架的尺寸大于显示屏的尺寸。
与现有技术相比，本实用新型的有益效果是：
1、该激光切割用台面可交换的机床通过底座、控制箱、散热口、电源箱、合页、充电口与电源块的设置，用户可以通过底座对装置总体进行支撑，用户可以通过控制箱对装置操作进行控制，装置长期使用时用户可以通过散热口将装置内部的热量进行排散，防止装置内部温度过高导致装置内部零件损坏，且用户可以通过充电口将电源箱内部的电源块进行充电，增强装置的续航能力。
2、该激光切割用台面可交换的机床通过顶板、衔接块、台面、安装板与连接块的设置，用户可以通过顶板对衔接块进行很好地支撑，通过衔接块能够将装置的台面就西宁更换，方便用户进行加工操作，安装板方便用户对需要进行加工的零件进行安装固定，通过连接块将安装板与框架进行很好地连接。
3、该激光切割用台面可交换的机床通过框架、显示屏、指示灯、卡槽与贴合片的设置，用户可以通过显示屏对装置的运行情况，电源块续航时间等都能够很好地了解，并且用户可以通过指示灯对装置的情况进行表现，用户可以通过卡槽将外部固定设备与底座进行很好地连接，方便用户使用。
附图说明

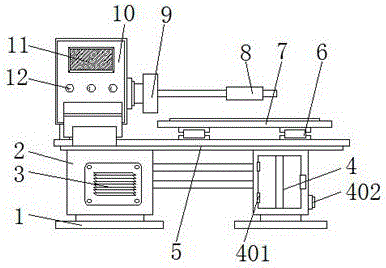

图1为本实用新型正视结构示意图；
图2为本实用新型电源箱结构示意图；
图3为本实用新型底座仰视结构示意图。
图中：1、底座；2、控制箱；3、散热口；4、电源箱；401、合页；402、充电口；403、电源块；5、顶板；6、衔接块；7、台面；8、安装板；9、连接块；10、框架；11、显示屏；12、指示灯；13、卡槽；14、贴合片。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种激光切割用台面可交换的机床，包括底座1和衔接块6，底座1的上方设置有控制箱2，且控制箱2的外侧安装有散热口3，底座1的顶部与控制箱2的底部之间贴合，且控制箱2的中心线与散热口3的中心线之间重合，用户可以通过底座1对装置总体进行支撑，用户可以通过控制箱2对装置操作进行控制，装置长期使用时用户可以通过散热口3将装置内部的热量进行排散，防止装置内部温度过高导致装置内部零件损坏，控制箱2的一侧设置有电源箱4，且电源箱4的上方安装有顶板5，电源箱4还包括合页401、充电口402与电源块403，且合页401的外侧与电源箱4相连接，电源箱4的一侧安装有充电口402，且电源箱4的内侧安装有电源块403，电源箱4的内侧与电源块403的外侧之间紧密连接，且充电口402垂直于电源箱4的一侧，用户可以通过充电口402将电源箱4内部的电源块403进行充电，增强装置的续航能力，衔接块6的上方安装有台面7，且衔接块6位于顶板5的上方，台面7的上方设置有安装板8，且安装板8的一侧安装有连接块9，顶板5通过衔接块6与台面7相连接，且台面7与安装板8之间相互平行，用户可以通过顶板5对衔接块6进行很好地支撑，通过衔接块6能够将装置的台面7就西宁更换，方便用户进行加工操作，安装板8方便用户对需要进行加工的零件进行安装固定，通过连接块9将安装板8与框架10进行很好地连接，连接块9的一侧安装有框架10，且框架10的内侧设置有显示屏11，显示屏11的下方设置有指示灯12，显示屏11的中心点位于指示灯12的中心线上，且框架10的尺寸大于显示屏11的尺寸，用户可以通过显示屏11对装置的运行情况，电源块403续航时间等都能够很好地了解，并且用户可以通过指示灯12对装置的情况进行表现，用户可以通过卡槽13将外部固定设备与底座1进行很好地连接，方便用户使用，底座1的下方设置有卡槽13，且卡槽13的下方安装有贴合片14。
工作原理：该激光切割用台面可交换的机床的使用流程为，首先用户可以通过卡槽13将外部固定设备与底座1进行很好地连接，然后用户可以通过底座1对装置总体进行支撑，用户可以通过控制箱2对装置操作进行控制，装置长期使用时用户可以通过散热口3将装置内部的热量进行排散，防止装置内部温度过高导致装置内部零件损坏；
接下来用户可以通过顶板5对衔接块6进行很好地支撑，通过衔接块6能够将装置的台面7就西宁更换，方便用户进行加工操作，安装板8方便用户对需要进行加工的零件进行安装固定，通过连接块9将安装板8与框架10进行很好地连接，用户可以通过显示屏11对装置的运行情况，电源块403续航时间等都能够很好地了解，并且用户可以通过指示灯12对装置的情况进行表现。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
