技术领域
本实用新型涉及通信设备技术领域，具体为一种具有防碰撞功能的通信设备柜。
背景技术
通信设备是用于工控环境的有线通讯设备和无线通讯设备，有线通讯设备主要介绍解决工业现场的串口通讯，专业总线型的通讯，工业以太网的通讯以及各种通讯协议之间的转换设备，无线通讯设备主要是无线AP、无线网桥、无线网卡、无线避雷器和天线等设备。
一部分通信设备在使用过程中，根据用户的需求，需要设置在室外，在室外的大环境下，通信设备柜容易受到外力的冲击而对内部通信设备造成损坏，现有的大多数通信设备柜防碰撞性能较差，严重影响了通信设备的正常使用。
实用新型内容
（一）解决的技术问题
针对现有技术的不足，本实用新型提供了一种具有防碰撞功能的通信设备柜，解决了现有的大多数通信设备柜防碰撞性能较差的问题。
（二）技术方案
为实现上述目的，本实用新型提供如下技术方案：一种具有防碰撞功能的通信设备柜，包括设备柜本体，所述设备柜本体的外侧面固定连接有两个相对称的第二缓冲板，每个所述第二缓冲板远离设备本体的一侧均放置有第一缓冲板，所述第一缓冲板和第二缓冲板相互靠近的一侧面均开设有缺口，所述第一缓冲板和第二缓冲板之间放置有缓冲杆，每个所述缺口的内顶壁和内底壁上均开设有第一滑槽，每个所述缓冲杆的上表面和底面均固定连接有两个相对称的第一滑块，且第一滑块卡接在第一滑槽内，每个所述缓冲杆的外侧面均固定连接有等距离排列的第一强力弹簧，每个所述第一强力弹簧远离缓冲杆的一端均与缺口的内侧壁固定连接。
所述设备柜本体的内底壁上开设有卡接槽，所述设备柜本体的内部放置有设备箱，所述设备柜本体的内侧壁上固定连接有两组等距离排列的固定座，两组所述固定座相互靠近的一侧面均开设有空腔。
所述空腔的内顶壁和内底壁上均开设有第二滑槽，所述空腔的内部放置有与空腔相适配的支杆，所述支杆靠近空腔的一侧面固定连接有第二强力弹簧，所述第二强力弹簧远离支杆的一端与空腔的内侧壁固定连接，两组所述支杆相互靠近的一侧面分别与设备箱的左右两侧面固定连接。
优选的，所述缓冲杆的水平长度值大于第一缓冲板的水平长度值和第二缓冲板水平长度值的总和，所述缓冲杆的竖直长度值小于第一缓冲板的竖直长度值。
优选的，所述设备柜本体的正面通过两组合页固定铰接有两个相对称的盖板，每个所述设备柜本体的正面均固定连接有把手。
优选的，所述设备箱的底面固定连接有与卡接槽相适配的卡接块，且卡接块卡接在卡接槽内。
优选的，所述支杆的上表面和底面均固定连接有与第二滑槽相适配的第二滑块，且第二滑块卡接在第二滑槽内。
优选的，所述固定座的数量至少为六个，所述支杆的水平长度值大于固定座的水平长度值。
（三）有益效果
本实用新型提供了一种具有防碰撞功能的通信设备柜，具备以下有益效果：
（1）该具有防碰撞功能的通信设备柜，通过在设备柜本体的外侧面设置第一缓冲板和第二缓冲板，并在第一缓冲板的内部和第二缓冲板的内部均设置缓冲杆、第一滑槽和第一滑块，在第一滑槽和第一滑块的共同作用下，再利用第一强力弹簧的弹力，能够对外界的碰撞进行有效的缓冲，能够使设备柜本体防碰撞性能较好，有利于对内部通信设备的有效防护。
（2）该具有防碰撞功能的通信设备柜，通过在设备柜本体的内部设置固定座，在第二滑槽和第二滑块的共同作用下，利用第二强力弹簧的弹力，再配合卡接槽和卡接块的共同作用，能够对设备箱的晃动进行缓冲，能够更好的对外界的碰撞进行缓冲，能够使设备柜本体防碰撞性能较好，更加有利于对内部通信设备的有效防护，保证了通信设备的正常使用。
附图说明

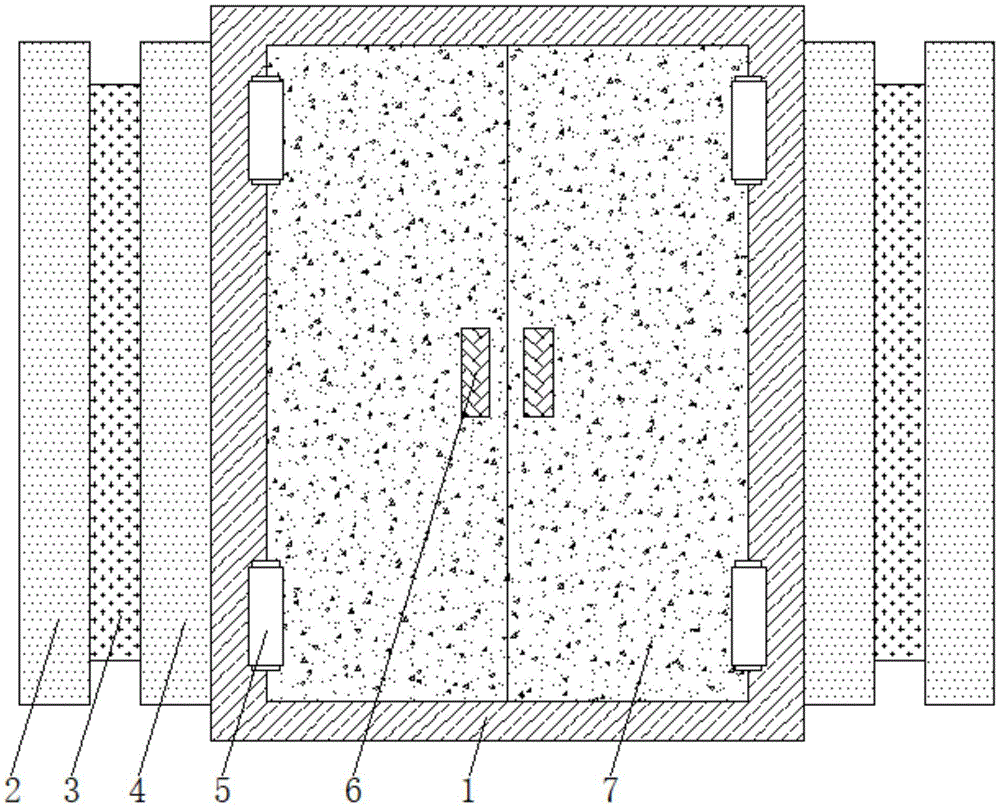

图1为本实用新型设备柜本体正视图；
图2为本实用新型第一缓冲板正视图的剖面图；
图3为本实用新型设备柜本体正视图的剖面图；
图4为本实用新型固定座正视图的剖面图。
图中：1设备柜本体、2第一缓冲板、3缓冲杆、4第二缓冲板、5合页、6把手、7盖板、8第一滑块、9第一滑槽、10固定座、11支杆、12设备箱、13卡接块、14卡接槽、15第二滑槽、16空腔、17第二强力弹簧、18第二滑块、19第一强力弹簧、20缺口。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种具有防碰撞功能的通信设备柜，包括设备柜本体1，设备柜本体1的正面通过两组合页5固定铰接有两个相对称的盖板7，每个设备柜本体1的正面均固定连接有把手6，设备柜本体1的外侧面固定连接有两个相对称的第二缓冲板4，每个第二缓冲板4远离设备本体1的一侧均放置有第一缓冲板2，第一缓冲板2和第二缓冲板4相互靠近的一侧面均开设有缺口20，第一缓冲板2和第二缓冲板4之间放置有缓冲杆3，缓冲杆3的水平长度值大于第一缓冲板2的水平长度值和第二缓冲板4水平长度值的总和，缓冲杆3的竖直长度值小于第一缓冲板2的竖直长度值，能够使缓冲杆3最大程度的起到缓冲的作用，每个缺口20的内顶壁和内底壁上均开设有第一滑槽9，每个缓冲杆3的上表面和底面均固定连接有两个相对称的第一滑块8，且第一滑块8卡接在第一滑槽9内，在第一滑槽9和第一滑块8的共同作用下，再利用第一强力弹簧19的弹力，能够对外界的碰撞进行有效的缓冲，能够使设备柜本体1防碰撞性能较好，有利于对内部通信设备的有效防护，每个缓冲杆3的外侧面均固定连接有等距离排列的第一强力弹簧19，每个第一强力弹簧19远离缓冲杆3的一端均与缺口20的内侧壁固定连接，能够对设备柜本体1受到的碰撞进行缓冲，防碰撞性能好。
设备柜本体1的内底壁上开设有卡接槽14，设备柜本体1的内部放置有设备箱12，设备箱12的底面固定连接有与卡接槽14相适配的卡接块13，且卡接块13卡接在卡接槽14内，设备柜本体1的内侧壁上固定连接有两组等距离排列的固定座10，固定座10的数量至少为六个，支杆11的水平长度值大于固定座10的水平长度值，能够使设备柜本体1防碰撞性能较好，更加有利于对内部通信设备的有效防护，保证了通信设备的正常使用，两组固定座10相互靠近的一侧面均开设有空腔16。
空腔16的内顶壁和内底壁上均开设有第二滑槽15，空腔16的内部放置有与空腔16相适配的支杆11，支杆11的上表面和底面均固定连接有与第二滑槽15相适配的第二滑块18，且第二滑块18卡接在第二滑槽15内，在第二滑槽15和第二滑块18的共同作用下，利用第二强力弹簧17的弹力，再配合卡接槽14和卡接块13的共同作用，能够对设备箱12的晃动进行缓冲，能够更好的对外界的碰撞进行缓冲，支杆11靠近空腔16的一侧面固定连接有第二强力弹簧17，第二强力弹簧17远离支杆11的一端与空腔16的内侧壁固定连接，两组支杆11相互靠近的一侧面分别与设备箱12的左右两侧面固定连接，能够使设备柜本体1防碰撞性能较好，更加有利于对内部通信设备的有效防护，保证了通信设备的正常使用。
工作原理：当设备柜本体1受到外力冲撞时，在第一滑槽9和第一滑块8的共同作用下，再利用第一强力弹簧19的弹力，对外界的碰撞进行有效的缓冲，在第二滑槽15和第二滑块18的共同作用下，利用第二强力弹簧17的弹力，再配合卡接槽14和卡接块13的共同作用，对设备箱12的晃动进行缓冲，防碰撞性能较好。
综上所述，该具有防碰撞功能的通信设备柜，通过在设备柜本体1的外侧面设置第一缓冲板2和第二缓冲板4，并在第一缓冲板2的内部和第二缓冲板4的内部均设置缓冲杆3、第一滑槽9和第一滑块8，在第一滑槽9和第一滑块8的共同作用下，再利用第一强力弹簧19的弹力，能够对外界的碰撞进行有效的缓冲，能够使设备柜本体1防碰撞性能较好，有利于对内部通信设备的有效防护，通过在设备柜本体1的内部设置固定座10，在第二滑槽15和第二滑块18的共同作用下，利用第二强力弹簧17的弹力，再配合卡接槽14和卡接块13的共同作用，能够对设备箱12的晃动进行缓冲，能够更好的对外界的碰撞进行缓冲，能够使设备柜本体1防碰撞性能较好，更加有利于对内部通信设备的有效防护，保证了通信设备的正常使用。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
