技术领域：
本实用新型涉及棉尿布生产装置技术领域，尤其涉及一种纺织棉尿布分幅切割装置。
背景技术：
棉尿布透气性好，对宝宝无刺激性，安全、耐用，能保障宝宝肌肤干爽，避免尿布疹发生；使用棉尿布不仅对宝宝有利，而且经济实惠，价格也比较低，可以重复使用，非常环保。棉尿布具有上述众多优点而被人们广泛使用。
棉尿布是采用棉丝线进行纺织制成的棉质的纺织布，其通过纱线整经、织布、退浆、增白、杀菌、烘干、裁切、包装等工序制成。在裁切过程中，现有做法为人工进行裁切，生产效率低，生产成本高，劳动强度大。
实用新型内容：
本实用新型所要解决的技术问题在于克服现有的技术缺陷提供的一种纺织棉尿布分幅切割装置，对输送过程中棉尿布的纺织布进行切割分幅。
为了实现上述目的，本实用新型采用以下技术方案予以实现：
一种纺织棉尿布分幅切割装置，包括：
机架；
送料托辊，所述送料托辊两端铰接在机架上，所述送料托辊用于将来料纺织布导向；
定位托辊，所述定位托辊铰接在机架上，所述定位托辊设置有2件，且2件上下相对设置；
分幅托辊，所述分幅托辊铰接在机架上，且设置数量2件，所述分幅托辊上下分开设置，所述分幅托辊与送料托辊分别位于定位托辊的两侧，所述分幅托辊的端部与驱动电机传动连接，所述分幅托辊用于将分幅的纺织布进行卷料；
切割装置，所述切割装置设置在送料托辊与定位托辊之间，所述切割装置包括切割架，所述切割架上设有可调节倾斜角度的刀片，所述刀片用于分割纺织布。
进一步的，所述切割装置还包括刀座，所述刀座铰接在切割架上，所述刀片固定在刀座中，所述切割架上设有螺纹段，所述螺纹段上螺纹连接有移动轴套，所述移动轴套上设有凹槽，所述凹槽内设有自由旋转的支撑座，所述刀座与支撑座之间连接有连接杆，所述连接杆的一端与刀座铰接，另一端与支撑座铰接。
进一步的，所述螺纹段上还通过螺纹连接有紧固螺母，所述紧固螺母位于移动轴套的一侧，所述紧固螺母用于锁紧移动轴套。
进一步的，所述移动轴套上设有向外凸起的台阶轴，所述台阶轴外壁上设有滚花面。
进一步的，所述紧固螺母上设有多个把手，所述把手均布在紧固螺母的周圈。
本实用新型使用时，纺织布带状料沿送料托辊送入定位托辊之间，纺织布带经过刀片分割成多幅，分割后的多幅纺织布错位卷绕在分幅托辊上进行卷料；需要调节刀片角度时，拧动紧固螺母上的把手，将紧固螺母松开脱离移动轴套，再拧动移动轴套，移动轴套通过与螺纹段的螺纹配合，使得移动轴套在旋转过程中，移动轴套会沿切割架进行前移或者后退，从而对移动轴套的位置进行调整，移动轴套移动后带动支撑座移动，支撑座移动后带动连接杆将刀座支撑直立或者倾斜，从而调整刀座上固定刀片与纺织布带之间的夹角；角度调整后，将紧固螺母向移动轴套方向拧动，使得紧固螺母将移动轴套的位置锁定。
与现有技术相比，本实用新型提供的一种纺织棉尿布分幅切割装置，具有以下有益效果：
1、能够实现对纺织布进行分幅切割，提高工作效率；能够对纺织布与刀片之间的夹角进行调整，使得装置能够适应不同纺织布对夹角的调整需求；
2、刀片通过刀座、切割架、支撑座、连接杆配合实现角度调节，调节方便，易于操作；
3、移动轴套通过紧固螺母固定，能够使得位置锁紧，防止运行时刀片发生移动；
4、移动轴套外设有滚花面以及紧固螺母上设有把手，能够方便拧动调节及拧动紧固。
附图说明：
下面结合附图对本实用新型的具体实施方式作进一步详细的描述：

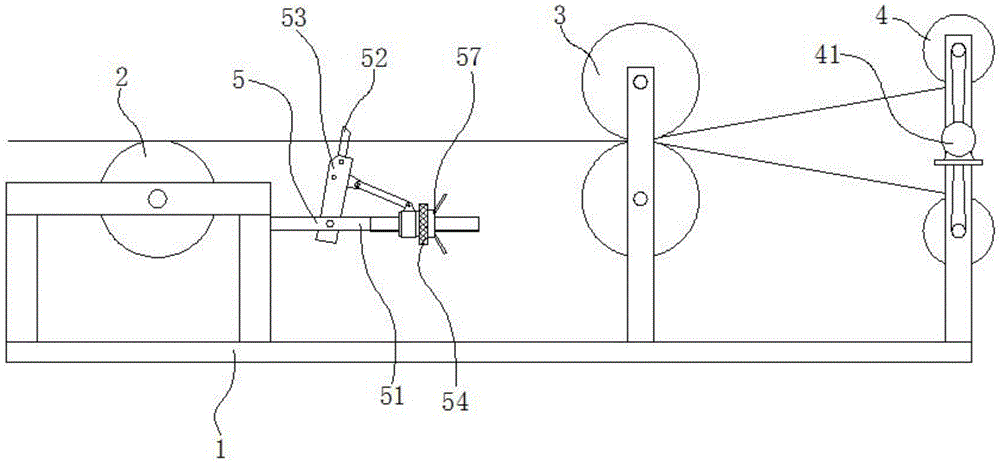

图1为本实用新型提供的一种纺织棉尿布分幅切割装置的结构示意图；
图2为本实用新型提供的一种纺织棉尿布分幅切割装置中切割装置的结构示意图。
图中标号说明：1-机架，2-送料托辊，3-定位托辊，4-分幅托辊，5-切割装置，41-驱动电机，51-切割架，52-刀片，53-刀座，54-移动轴套，55-支撑座，56-连接杆，57-紧固螺母，511-螺纹段，541-凹槽，571-把手。
具体实施方式：
应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
下面将结合本实用新型的实施例中的附图，对本实用新型的实施例中的技术方案进行清楚-完整地描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
需要说明，本实用新型的实施例中所有方向性指示(诸如上-下-左-右-前-后……)仅用于解释在某一特定姿态(如附图所示)下各部件之间的相对位置关系-运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变，所述的连接可以是直接连接，也可以是间接连接。
如图1及图2所示，一种纺织棉尿布分幅切割装置，包括：
机架1；
送料托辊2，所述送料托辊2两端铰接在机架1上，所述送料托辊2用于将来料纺织布导向；
定位托辊3，所述定位托辊3铰接在机架1上，所述定位托辊3设置有2件，且2件上下相对设置；
分幅托辊4，所述分幅托辊4铰接在机架1上，且设置数量2件，所述分幅托辊4上下分开设置，所述分幅托辊4与送料托辊2分别位于定位托辊3的两侧，所述分幅托辊4的端部与驱动电机41传动连接，所述分幅托辊4用于将分幅的纺织布进行卷料；
切割装置5，所述切割装置5设置在送料托辊2与定位托辊3之间，所述切割装置5包括切割架51，所述切割架51上设有可调节倾斜角度的刀片52，所述刀片52用于分割纺织布。
具体的，所述切割装置5还包括刀座53，所述刀座53铰接在切割架51上，所述刀片52固定在刀座53中，所述切割架51上设有螺纹段511，所述螺纹段511上螺纹连接有移动轴套54，所述移动轴套54上设有凹槽541，所述凹槽541内设有自由旋转的支撑座55，所述刀座53与支撑座55之间连接有连接杆56，所述连接杆56的一端与刀座53铰接，另一端与支撑座55铰接。
具体的，所述螺纹段511上还通过螺纹连接有紧固螺母57，所述紧固螺母57位于移动轴套54的一侧，所述紧固螺母57用于锁紧移动轴套54。
具体的，所述移动轴套54上设有向外凸起的台阶轴541，所述台阶轴541外壁上设有滚花面。
具体的，所述紧固螺母57上设有多个把手571，所述把手571均布在紧固螺母571的周圈。
本实用新型的工作原理：纺织布带状料沿送料托辊2送入定位托辊3之间，纺织布带经过刀片52分割成多幅，分割后的多幅纺织布错位卷绕在分幅托辊4上进行卷料；需要调节刀片52角度时，拧动紧固螺母57上的把手，将紧固螺母57松开脱离移动轴套54，再拧动移动轴套54，移动轴套54通过与螺纹段的螺纹配合，使得移动轴套54在旋转过程中，移动轴套54会沿切割架51进行前移或者后退，从而对移动轴套54的位置进行调整，移动轴套54移动后带动支撑座55移动，支撑座55移动后带动连接杆56将刀座53支撑直立或者倾斜，从而调整刀座53上固定的刀片52与纺织布带之间的夹角；角度调整后，将紧固螺母57向移动轴套54方向拧动，使得紧固螺母57将移动轴套54的位置锁定。
以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的特点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求保护的范围由所附的权利要求书及其等效物。
