技术领域
本实用新型涉及工程技术领域，具体涉及一种标定地钎。
背景技术
标定地钎是施工中常用的一个工具，目前常用的标定方式是采用木棍或者钢棍插入地面进行标定水平，然而此种方式在土质较软的土地中不好支撑，容易倾斜造成水平线的找准产生误差，在土质较硬时，需要先打孔，然后将地钎插入，比较麻烦，现有技术无法解决上述技术问题。
实用新型内容
本实用新型的目的是为了解决现有技术中标定地钎中存在的问题，提供了一种实用方便、定位较好的标定地钎。
为了达到上述目的，本实用新型采用以下技术方案：
一种标定地钎，包括支撑杆，支撑杆的顶部装有圆盘，支撑杆上设有螺纹，且支撑杆的上部装有上部套筒，上部套筒的两侧固定有握把，支撑杆的下部装有下部套筒，下部套筒的两侧固定有踏杆，下部套筒的底部固定连接有椎体，椎体上间隔均布设有倒刺，且椎体的内腔中装有用于控制倒刺的挤压装置，且挤压装置的上端与支撑杆的下端滑动连接。
进一步地，挤压装置包括设置在椎体的内腔中的弹性体，弹性体的外侧与倒刺固定，弹性体的内侧设有异型孔，异型孔的上部设有压头，压头的顶部连接有可使压头上下的调节装置。
进一步地，调节装置包括连杆，且连杆位于设置于下部套筒下部的内腔中，连杆的上端与支撑杆的下端接触，连杆上装有限位弹簧，限位弹簧的上端与设置在连杆上的压板固定，限位弹簧的下端与固定设置在椎体顶部的椎体压盖接触，连杆的下端穿过设置在椎体压盖上的通孔后连接有压头。
进一步地，连杆的上端固定有平面轴承，平面轴承上部装有滚珠或者滚针，且滚珠或者滚针与支撑杆的下端配合。
进一步地，椎体压盖的底部固定有拉伸弹簧，拉伸弹簧的另一端固定在倒刺上。
进一步地，椎体压盖的底部焊接有固定杆，固定杆与拉伸弹簧的一端固定，拉伸弹簧的另一端与固定在倒刺上的弹簧钩固定。
进一步地，上部套筒、下部套筒、支撑杆以及椎体与倒刺均为钢材质。
进一步地，圆盘上开有穿绳孔。
本实用新型相对于现有技术，具有以下有益效果：
本实用新型的标定地钎通过在螺纹支撑杆的上部安装上部套筒，上部套筒的两侧固定有握把，在支撑杆的下部安装下部套筒，使用者可以在使用本装置时将双手放在握把，脚放在踏杆上，人呈垂直状矗立在标定地钎上，由于人体压力的作用下能在标定地钎破土时起到辅助作用，或者使用工具敲打将地钎打入地中，且本实用新型的下部套筒的底部固定有椎体，可以使插入时更加方便，在打入地面后，若土质相对松软。则可以通过拧动支撑杆，使挤压装置作用于倒刺，将倒刺从椎体的内腔中挤出，使倒刺扎入土中，增加与土地抓着的牢靠性。
本实用新型的压头下压挤压弹性体时，弹性体向四周扩张，弹性体挤压倒刺，使倒刺从设置在椎体上的倒刺槽中挤出扎入土中。当收回时，压头上升，弹性体恢复，带动倒刺回收，结构简单，原理巧妙，可实现倒刺的伸出与缩回。
本实用新型的支撑杆在下移时，挤压带动连杆下移，连杆下移时弹簧被压缩，连杆下端的压头与弹性体作用。当支撑杆在上移时，带动压头上移，倒刺缩进，结构简单、操作平稳。
本实用新型的连杆的上端的平面轴承可以保证支撑杆在旋转时，支撑杆作用与滚珠或者滚针，与滚珠或者滚针一体转动，且不会带动连杆转动，保证连杆只有轴向的运动。
本实用新型的椎体压盖的底部的拉伸弹簧，在倒刺被挤压伸出时，拉伸弹簧产生形变，当压头上移，弹性体恢复带动倒刺复位时，拉伸弹簧同时复位，可以进一步带动倒刺缩进复位。
本实用新型的圆盘上开有穿绳孔，可用于拉线。
附图说明

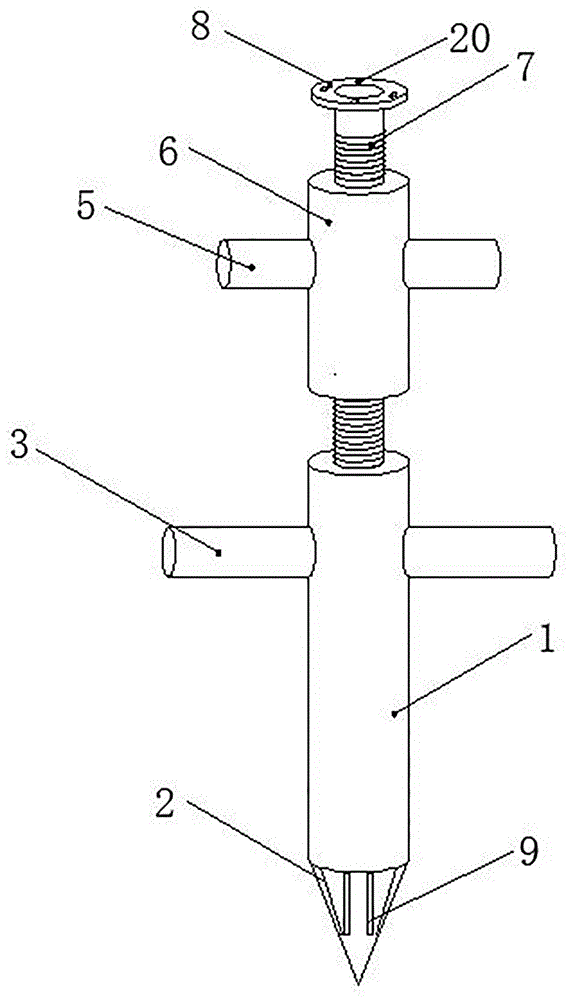

图1为本实用新型的外形示意图。
图2为本实用新型的透视图。
图3为本实用新型的剖视图。
图4为本实用新型下部套筒及椎体的示意图。
图5为图4的局部放大示意图。
图6为本实用新型倒刺收回时的示意图。
图7、图8为本实用新型平面轴承的示意图。
附图标记含义如下：1.下部套筒；2.椎体；3.踏杆；4.椎体压盖；5.握把；6.上部套筒；7.支撑杆；8.圆盘；9.倒刺；10.压板；11.连杆；12.限位弹簧；13.平面轴承；14.拉伸弹簧；15.内腔；16.倒刺槽；17.压头；18.弹性体；19.异型孔；20.穿绳孔；21.固定杆；22.弹簧钩。
具体实施方式
下面结合附图和具体实施方式对本实用新型作进一步说明。
如图1-8所示，一种标定地钎，包括支撑杆7，支撑杆7的顶部焊接有圆盘8，圆盘8上均布开有穿绳孔20，支撑杆7上设有螺纹，且支撑杆7的上部装有上部套筒6，上部套筒6的两侧固定焊有握把5，支撑杆7的下部装有下部套筒1，下部套筒1与上部套筒6均与支撑杆7螺纹连接，下部套筒1的两侧固定焊有踏杆3，下部套筒1的底部固定焊有椎体2，椎体2上间隔均布设有倒刺9，上部套筒6、下部套筒1、支撑杆7以及椎体2与倒刺9均为钢材质。椎体2上开有倒刺槽16，且椎体2的内腔中装有用于控制倒刺9的挤压装置，且挤压装置包括设置在椎体2的内腔中的弹性体18，弹性体18的底部为实芯椎体，且，弹性体18的底部固定在实芯椎体上，弹性体18为橡胶弹性体，弹性体18的外侧与倒刺9压制固定，弹性体18的内侧设有异型孔19，异型孔19的上部设有压头17，压头17的顶部连接有可使压头17上下的调节装置。调节装置包括连杆11，且连杆11位于设置于下部套筒1下部的内腔15中，连杆11的上端与支撑杆7的下端接触，连杆11的上端固定过盈配合压有平面轴承13，平面轴承13上部装有滚珠或者滚针，且滚珠或者滚针与支撑杆7的下端配合。
连杆11上装有限位弹簧12，限位弹簧12的上端与固定设置在连杆11上的压板10固定，限位弹簧12的下端与焊接固定设置在椎体2顶部的椎体压盖4接触，连杆11的下端穿过设置在椎体压盖4上的通孔后一体连接有压头17。椎体压盖4的底部焊接有固定杆21，固定杆21与拉伸弹簧14的一端点焊固定，拉伸弹簧14的另一端与固定在倒刺9顶部的弹簧钩22点焊固定。
