技术领域
本实用新型涉及电力技术领域，尤其涉及一种便于维修的配电柜。
背景技术
配电柜是配电系统的末级设备，是电动机控制中心的统称，往往是由柜门和柜体组成，在对配电柜本体内的器件进行检修时，往往需要维修人员打开柜门进行检修，但是在一些雨雪或者大风天气进行检修时，外界的雨雪或者灰尘等杂质就会飘入配电柜，从而对配电柜本体内的电器元件造成不可逆的伤害，并且在维修时，维修人员打伞检修的话也十分不便，从而给维修人员在特殊情形下对配电柜本体的检修带来了很大麻烦，因此，急需一种具有雨雪和灰尘遮挡功能的便于维修的配电柜来解决上述问题。
实用新型内容
本实用新型的目的在于：为了解决在雨雪或者大风天气对配电柜本体进行检修时雨水、雪花、灰尘或者其他杂志飘入配电柜，从而对配电柜造成损害，并且不便于对配电柜本体进行检修的问题，而提出的一种便于维修的配电柜。
为了实现上述目的，本实用新型采用了如下技术方案：
一种便于维修的配电柜，包括底板，所述底板的上表面开设有两个滑轨，所述滑轨内滑动连接有多个滑轮，前方两个所述滑轮的上表面与固定骨架下表面的左右两侧固定连接，后方两个所述滑轮的上表面与支撑骨架下表面的左右两侧固定连接，所述固定骨架和多个支撑骨架的内表面固定连接有同一个防护层。
所述防护层固定连接在配电柜本体的正面，所述底板的上表面开设有四个第一卡槽，后方两个第一卡槽内均设置有滑杆，所述滑杆套接在滑套和第一弹簧内，两个所述滑套分别固定连接在固定骨架的左右两侧面，所述滑杆的顶端固定连接有拉板，所述第一弹簧的两端分别与拉板的下表面和滑套的上表面固定连接。
所述固定骨架的左右两侧面均开设有两个第二卡槽，下方两个所述第二卡槽内设置有卡块，所述卡块固定连接在固定装置的左侧面，所述固定装置滑动连接在滑槽内，所述滑槽开设在拉板的上表面，所述固定装置的右端与滑槽内壁的右侧面固定连接，所述固定骨架的正面铰接有两个柜门。
作为上述技术方案的进一步描述：
所述配电柜本体的下表面与两个减震机构的上表面固定连接，两个所述减震机构均固定连接在底板的上表面。
作为上述技术方案的进一步描述：
所述减震机构包括减震壳，所述减震壳固定连接在配电柜本体的下表面，所述减震壳内壁的上表面通过伸缩装置与支撑腿的上表面固定连接，所述支撑腿固定连接在底板的上表面。
作为上述技术方案的进一步描述：
所述伸缩装置包括伸缩杆，所述伸缩杆外套接有第三弹簧，所述伸缩杆和第三弹簧的两端分别与减震壳内壁的上表面和支撑腿的上表面固定连接。
作为上述技术方案的进一步描述：
所述防护层包括钢丝网，所述钢丝网固定连接在固定骨架和多个支撑骨架的内表面，所述钢丝网的下表面固定连接有防水布，所述防水布的下表面固定连接有照明灯。
作为上述技术方案的进一步描述：
所述固定装置包括滑块，所述滑块滑动连接在滑槽内，所述滑块的左侧面与卡块的右侧面固定连接，所述滑块的右侧面通过第二弹簧与滑槽内壁的右侧面固定连接。
作为上述技术方案的进一步描述：
所述滑槽的形状为T形，所述滑块的形状与滑槽的形状相适配。
作为上述技术方案的进一步描述：
所述滑轨内壁的左右两侧面均开设有限位槽，所述滑轮的左右两侧面均固定连接有限位块，右侧的多个所述限位块均滑动连接在右侧的限位槽内。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型中，通过拉板、滑杆、第一卡槽、固定骨架、支撑骨架、防护层、柜门和第一弹簧之间的相互配合，当需要在雨雪或者大风天气对配电柜本体进行检修时，维修人员可以通过拉板将滑杆拉出第一卡槽，并通过卡块将滑杆的位置进行固定，再向前拉动固定骨架，使得固定骨架可以通过防护层带动多个支撑骨架和柜门向前移动到合适位置，再松开拉板，使得第一弹簧可以利用自身的弹力带动滑杆卡入前方的第一卡槽内，使得维修人员可以通过打开柜门进入防护层内部，从而对配电柜本体内的电气元件进行检修，使得防护层可以避免外界的雨雪或者灰尘等杂质飘入配电柜本体对其内部的电气元件造成损害的问题，同时也不需要维修人员在维修时进行撑伞遮挡，给维修人员在特殊情形下对配电柜本体的检修带来了方便。
2、本实用新型中，通过设置减震壳、伸缩杆、第三弹簧和支撑腿，使得当外界带动底板发生震动时，第三弹簧可以对底板的震动进行吸收，从而对本装置起到一个减震缓冲的效果，降低了底板震动带动配电柜本体产生共振的几率，保障了配电柜本体内电器元件的正常使用寿命。
3、本实用新型中，通过设置限位槽和限位块，从而对滑轮的位置进行限位，使得滑轮只能在滑轨内前后移动，从而避免了滑轮受到外力作用脱离滑轨的情况，保障了滑轮和滑轨之间的正常配合工作。
附图说明

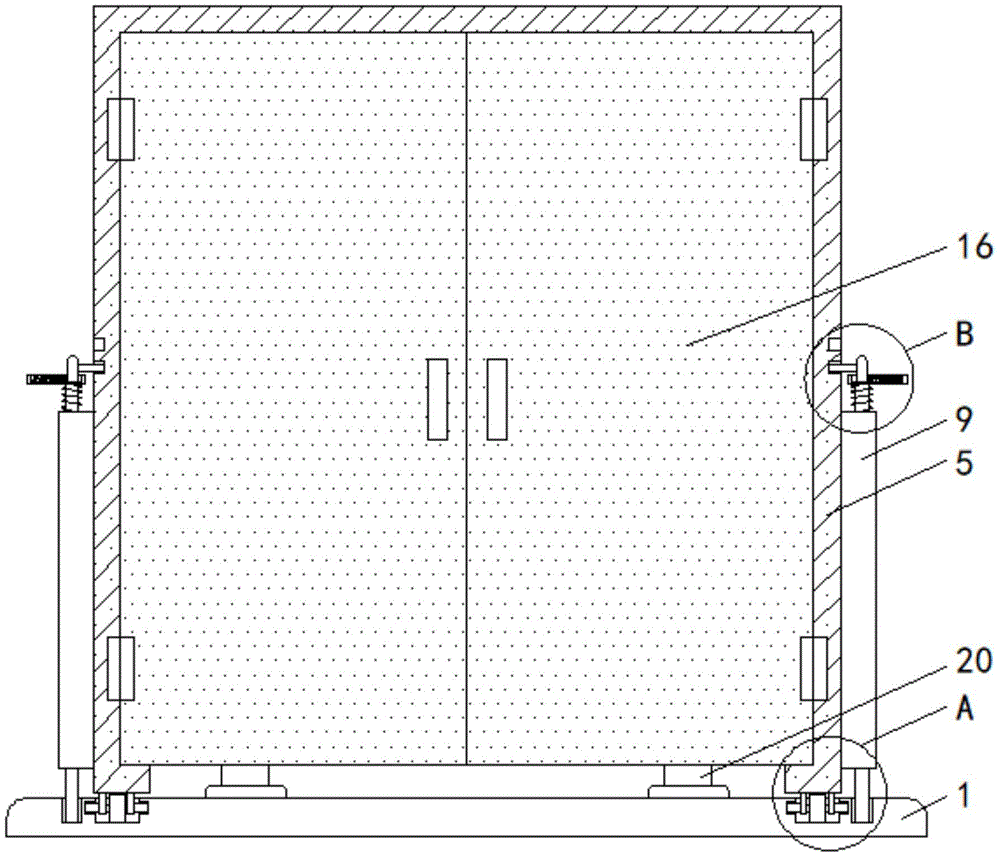

图1为本实用新型提出的一种便于维修的配电柜正视的剖面结构示意图；
图2为本实用新型提出的一种便于维修的配电柜A处放大的结构示意图；
图3为本实用新型提出的一种便于维修的配电柜B处放大的结构示意图；
图4为本实用新型提出的一种便于维修的配电柜右视的剖面结构示意图；
图5为本实用新型提出的一种便于维修的配电柜C处放大的结构示意图；
图6为本实用新型提出的一种便于维修的配电柜支撑骨架正视的结构示意图；
图7为本实用新型提出的一种便于维修的配电柜伸缩装置放大的结构示意图。
图例说明：
1、底板；2、滑轨；3、滑轮；4、支撑骨架；5、固定骨架；6、防护层；61、钢丝网；62、防水布；7、第一卡槽；8、滑杆；9、滑套；10、拉板；11、第一弹簧；12、第二卡槽；13、卡块；14、固定装置；141、滑块；142、第二弹簧；15、滑槽；16、柜门；17、限位槽；18、限位块；19、配电柜本体；20、减震机构；201、减震壳；202、伸缩装置；2021、伸缩杆；2022、第三弹簧；203、支撑腿；21、照明灯。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
请参阅图1-7，本实用新型提供一种技术方案：一种便于维修的配电柜，包括底板1，底板1的上表面开设有两个滑轨2，滑轨2内滑动连接有多个滑轮3，通过设置滑轮3和滑轨2，从而可以降低固定骨架5和多个支撑骨架4移动时与底板1之间的摩擦力，从而使得维修人员拉动或者推动固定骨架5移动更加方便省力，前方两个滑轮3的上表面与固定骨架5下表面的左右两侧固定连接，后方两个滑轮3的上表面与支撑骨架4下表面的左右两侧固定连接，通过设置支撑骨架4，使得支撑骨架4可以对防护层6进行支撑，避免了防护层6在使用时由于缺少支撑产生塌陷而影响本装置正常使用的问题，保障了本装置的正常使用，固定骨架5和多个支撑骨架4的内表面固定连接有同一个防护层6。
防护层6固定连接在配电柜本体19的正面，底板1的上表面开设有四个第一卡槽7，通过设置第一卡槽7和滑杆8，使得当滑杆8卡入第一卡槽7内时便可以对固定骨架5的位置进行固定，避免了维修人员在使用本装置时固定骨架5受到外力作用移动而对维修人员造成伤害的问题，并且在不需要使用防护层6时还可以对其进行折叠，从而减少本装置的占用空间，后方两个第一卡槽7内均设置有滑杆8，滑杆8套接在滑套9和第一弹簧11内，两个滑套9分别固定连接在固定骨架5的左右两侧面，滑杆8的顶端固定连接有拉板10，第一弹簧11的两端分别与拉板10的下表面和滑套9的上表面固定连接，通过设置第一弹簧11，使得当卡块13脱离第二卡槽12时，第一弹簧11可以利用自身的拉力带动拉板10和滑杆8向下移动并卡入适当的第一卡槽7。
固定骨架5的左右两侧面均开设有两个第二卡槽12，下方两个第二卡槽12内设置有卡块13，通过设置卡块13和第二卡槽12，使得当卡块13卡入第二卡槽12内时便可以对拉板10的位置进行固定，从而方便了维修人员对固定骨架5的移动，卡块13固定连接在固定装置14的左侧面，固定装置14滑动连接在滑槽15内，滑槽15开设在拉板10的上表面，固定装置14的右端与滑槽15内壁的右侧面固定连接，固定骨架5的正面铰接有两个柜门16，通过设置两个柜门16，使得维修人员可以通过打开柜门16进入防护层6，从而对配电柜本体19进行检修，同时柜门16和防护层6还可以对维修人员进行保护，减少在维修人员进行维修时受到的外力伤害。
具体的，如图1和图4所示，配电柜本体19的下表面与两个减震机构20的上表面固定连接，两个减震机构20均固定连接在底板1的上表面，通过设置减震机构20，使得减震机构20可以对设备起到一个减震缓冲的效果。
具体的，如图4所示，减震机构20包括减震壳201，减震壳201固定连接在配电柜本体19的下表面，减震壳201内壁的上表面通过伸缩装置202与支撑腿203的上表面固定连接，支撑腿203固定连接在底板1的上表面，通过设置减震壳201、伸缩装置202和支撑腿203，使得当外界带动底板1发生震动时，伸缩装置202可以对底板1的震动进行吸收，从而对本装置起到一个减震缓冲的效果，降低了底板1震动带动配电柜本体19产生共振的几率，保障了配电柜本体19内电器元件的正常使用寿命。
具体的，如图7所示，伸缩装置202包括伸缩杆2021，伸缩杆2021外套接有第三弹簧2022，伸缩杆2021和第三弹簧2022的两端分别与减震壳201内壁的上表面和支撑腿203的上表面固定连接，通过设置伸缩杆2021，使得在第三弹簧2022对本装置进行缓冲时，伸缩杆2021可以使得本装置的缓冲过程更加稳定。
具体的，如图6所示，防护层6包括钢丝网61，钢丝网61固定连接在固定骨架5和多个支撑骨架4的内表面，钢丝网61的下表面固定连接有防水布62，通过设置钢丝网61，使得钢丝网61可以对防水布62进行防护，从而降低了外力对防水布62造成损害的几率，同时还可以对内部的维修人员进行保护，减少在维修人员进行维修时受到的外力伤害，防水布62的下表面固定连接有照明灯21，通过设置照明灯21，使得维修人员可以通过打开照明灯21对检修的工作进行照明，从而方便了维修人员对配电柜本体19的检修。
具体的，如图3所示，固定装置14包括滑块141，滑块141滑动连接在滑槽15内，滑块141的左侧面与卡块13的右侧面固定连接，滑块141的右侧面通过第二弹簧142与滑槽15内壁的右侧面固定连接，通过设置滑块141和第二弹簧142，使得当维修人员松开滑块141时，第二弹簧142可以利用自身的弹力带动滑块141和卡块13向左移动并卡入适当的第二卡槽12，从而对拉板10的位置进行固定。
具体的，如图5所示，滑槽15的形状为T形，滑块141的形状与滑槽15的形状相适配，通过将滑槽15和滑块141的形状均设置为T形，从而避免了滑块141在滑槽15内滑动时由滑槽15内滑出的情况，保障了滑块141和滑槽15之间的正常配合工作。
具体的，如图2所示，滑轨2内壁的左右两侧面均开设有限位槽17，滑轮3的左右两侧面均固定连接有限位块18，右侧的多个限位块18均滑动连接在右侧的限位槽17内，通过设置限位槽17和限位块18，从而对滑轮3的位置进行限位，使得滑轮3只能在滑轨2内前后移动，从而避免了滑轮3受到外力作用脱离滑轨2的情况，保障了滑轮3和滑轨2之间的正常配合工作。
工作原理：当需要在雨雪或者大风天气对配电柜本体19进行检修时，维修人员可以通过滑块141将卡块13拉出第二卡槽12，再通过拉板10将滑杆8拉出第一卡槽7后松开滑块141，使得第二弹簧142可以利用自身的弹力通过滑块141带动卡块13卡入上方的第二卡槽12，从而对滑杆8的位置进行固定，再用同样的方法拉动左侧拉板10后向前拉动固定骨架5，使得固定骨架5可以通过防护层6带动多个支撑骨架4和柜门16向前移动到合适位置，再松开拉板10，使得第一弹簧11可以利用自身的弹力带动滑杆8卡入前方的第一卡槽7内，使得维修人员可以通过打开柜门16进入防护层6内部，从而对配电柜本体19内的电气元件进行检修，当外界带动底板1发生震动时，第三弹簧2022可以对底板1的震动进行吸收。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
