技术领域
本实用新型涉及井座结构技术领域，具体为一种可用于检测水文信息的防护用井座结构。
背景技术
井筒结构是坑探工程的一类结构，竖井井筒由三部分：井颈，井身，井底组成，常在井座中使用仪器检测水文信息，水文监测一般由信息采集、信息存储和信息传输等三个部分组成，但是现有的可用于检测水文信息的防护用井座结构，积水携带大量杂物进入到置物箱中，对置物箱中的水文检测仪器造成损坏或者影响使用，缺少对水文检测仪器的防护，在清理和更换水文检测仪器时不够快捷，导致整体机构的实用性下降，很难满足不同环境下人们对井座结构的使用需求。
实用新型内容
本实用新型的目的在于提供一种可用于检测水文信息的防护用井座结构，以解决上述背景技术中提出现有的可用于检测水文信息的防护用井座结构，积水携带大量杂物进入到置物箱中，对置物箱中的水文检测仪器造成损坏或者影响使用，缺少对水文检测仪器的防护，在清理和更换水文检测仪器时不够快捷，导致整体机构的实用性下降，很难满足不同环境下人们对井座结构的使用需求的问题。
为实现上述目的，本实用新型提供如下技术方案：一种可用于检测水文信息的防护用井座结构，包括井座，所述井座的顶端套接有井盖，所述井盖与井座间隙配合，所述井盖的中间位置开设有通槽，所述井盖的左右两端均安装有升降机构，两个所述升降机构均与井盖间隙配合，所述井座的内部设有网板，所述网板的底端固接有置物箱，所述置物箱的外壁安装有锁紧机构，所述锁紧机构与置物箱活动相连，所述网板的左右两端均套接有连接机构，两个所述连接机构均与网板间隙配合，两个所述连接机构远离网板的一端均与井座活动相连，所述井座的内壁套接有第二弹簧，两个所述第二弹簧均与井座间隙配合，所述第二弹簧的顶端固接有顶杆，两个所述顶杆均贯穿井座与网板相贴合，所述顶杆与井座间隙配合。
优选的，所述升降机构包括把手、连板、第一弹簧、横杆和拉板，两个所述把手的底端均固接有连板，所述连板的外壁与井盖间隙配合，所述连板的底端固接有第一弹簧，所述第一弹簧的底端与井盖相固接，所述连板的上表面贴合有横杆，所述横杆远离把手的一端固接有拉板，所述拉板和横杆均与井盖间隙配合。
优选的，两个所述把手沿井盖对称分布。
优选的，所述连接机构包括压板、连接销、短杆和卡块，两个所述压板的一端均通过连接销与井座活动相连，所述压板的另一端套接有短杆，所述短杆与压板间隙配合，所述短杆的底端加工有卡块，所述卡块与井座间隙配合。
优选的，所述短杆与压板组成滑动机构。
优选的，所述锁紧机构包括横板、短销、竖杆、连接座、插座和插杆，所述横板的底端设有短销，所述横板通过短销与竖杆活动相连，两个所述竖杆的底端均通过短销与置物箱活动相连，所述竖杆的外壁套接有插座，所述插座与竖杆过盈配合，所述插座的内部套接有插杆，所述插杆的底端与插座间隙配合，所述插杆的顶端套接有连接座，所述连接座与插杆滑动卡接，所述连接座的顶端与横板相固接。
与现有技术相比，本实用新型的有益效果是：该可用于检测水文信息的防护用井座结构，通过把手、第一弹簧、横杆和拉板等的配合使用，可以方便井盖从井座中的拆卸，在不需要拆卸井盖时，可以将把手嵌入井盖中，增加整体架构的实用性和美观性，通过网板、顶杆、第二弹簧等的配合使用，防止杂物进入到置物箱中，防护置物箱中的仪器损坏，通过横板、竖杆、连接座和插杆等的配合使用，对置物箱中的仪器具有保护作用，便于对置物箱中的仪器进行更换，同时便于清理置物箱，大大提高人们对井座结构的使用需求。
附图说明

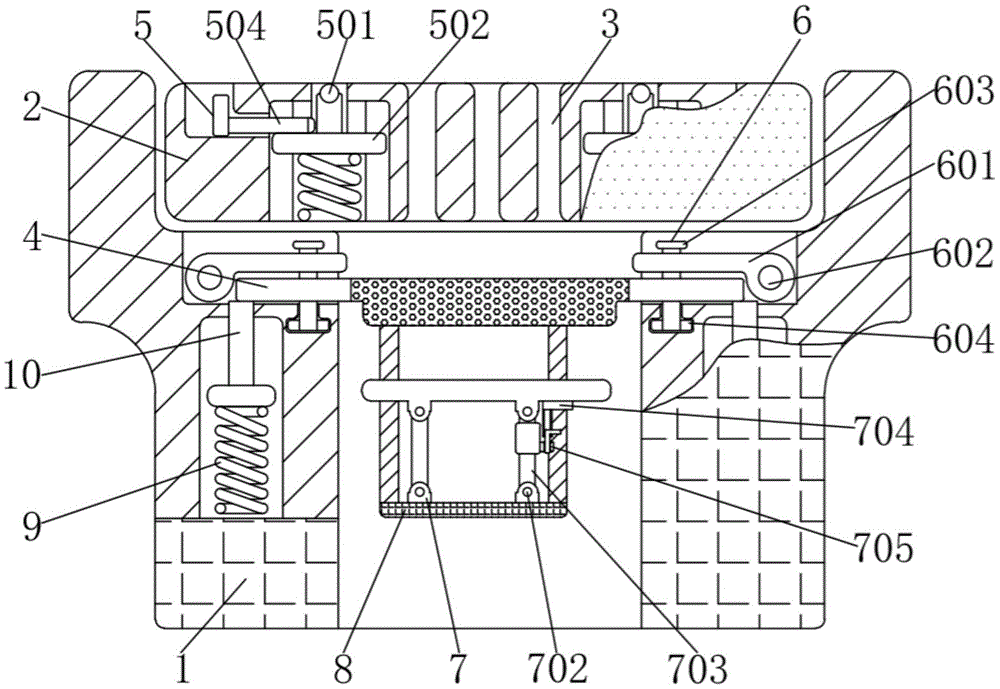

图1为本实用新型结构示意图；
图2为图1中升降机构结构示意图；
图3为图1中连接机构结构示意图；
图4为图1中锁紧机构结构示意图。
图中：1、井座，2、井盖，3、通槽，4、网板，5、升降机构，501、把手，502、连板，503、第一弹簧，504、横杆，505、拉板，6、连接机构，601、压板，602、连接销，603、短杆，604、卡块，7、锁紧机构，701、横板，702、短销，703、竖杆，704、连接座，705、插座，706、插杆，8、置物箱，9、第二弹簧，10、顶杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种可用于检测水文信息的防护用井座结构，包括井座1，井座1的顶端套接有井盖2，井盖2与井座1间隙配合，井盖2可以从井座1中拆卸下来，井盖2的中间位置开设有通槽3，积水可以通过通槽3进入到井座1中，井盖2的左右两端均安装有升降机构5，两个升降机构5均与井盖2间隙配合，把手501可以从井盖2的表面弹出，井座1的内部设有网板4，网板4为不锈钢材料制成，内部开设有0.5-1cm的通孔，可以防止积水中的大颗粒物进入到置物箱8中，对置物箱8中的仪器造成损坏，网板4的底端固接有置物箱8，置物箱8中可以安放检测水文信息的仪器，置物箱8的外壁安装有锁紧机构7，锁紧机构7与置物箱8活动相连，竖杆703与置物箱8活动相连，网板4的左右两端均套接有连接机构6，两个连接机构6均与网板4间隙配合，短杆603与网板4间隙配合，两个连接机构6远离网板4的一端均与井座1活动相连，压板601与井座1活动相连，井座1的内壁套接有第二弹簧9，两个第二弹簧9均与井座1间隙配合，第二弹簧9可以在井座1中被顶杆10压缩，第二弹簧9的顶端固接有顶杆10，两个顶杆10均贯穿井座1与网板4相贴合，顶杆10与井座1间隙配合，第二弹簧9可以推动顶杆10将网板4在井座1中向上弹起一部分。
升降机构5包括把手501、连板502、第一弹簧503、横杆504和拉板505，两个把手501的底端均固接有连板502，把手501不用时可以嵌入井盖2的内部，连板502的外壁与井盖2间隙配合，第一弹簧503可以推动连板502可以在井盖2中向上移动，连板502的底端固接有第一弹簧503，第一弹簧503的底端与井盖2相固接，连板502的上表面贴合有横杆504，横杆504远离把手501的一端固接有拉板505，拉动拉板505可以带动横杆504在井盖2中左右移动，同时横杆540与连板502分离，拉板505和横杆504均与井盖2间隙配合，两个把手501沿井盖2对称分布在井盖2的左右两端均安装有把手501，通过两个把手501可以将井盖2从井座1中分离出来。
连接机构6包括压板601、连接销602、短杆603和卡块604，两个压板601的一端均通过连接销602与井座1活动相连，压板601可以通过连接销602在井座1中转动，压板601的另一端套接有短杆603，短杆603与压板601间隙配合，短杆603的顶端加工有挡板，防止短杆603从压板601中推落，短杆603可以插入网板4的左右两端的通槽中，短杆603的底端加工有卡块604，卡块604与井座1间隙配合，在井座1的顶端上沿加工有卡槽，卡块604可以卡在卡槽中，短杆603与压板601组成滑动机构，短杆603可以在压板601中上下移动。
锁紧机构7包括横板701、短销702、竖杆703、连接座704、插座705和插杆706，横板701的底端设有短销702，横板701通过短销702与竖杆703活动相连，竖杆703的上下两端均通过短销702分别与横板701和置物箱8活动相连，两个竖杆703的底端均通过短销702与置物箱8活动相连，向右推动横板701可以将竖直的竖杆703变成横向，竖杆703的外壁套接有插座705，插座705与竖杆703过盈配合，插座705的内部套接有插杆706，插杆706的底端与插座705间隙配合，插杆706可以与插座705分离，插杆706的顶端套接有连接座704，连接座704与插杆706滑动卡接，在插杆706的顶端加工有短杆可以使插杆706在连接座704的内部移动但是插杆706不会再连接座704中推落，连接座704的顶端与横板701相固接。
本实例中，首先将检测水文信息的仪器放置在置物箱8中，将置物箱8连通网板4一同放置在井座1的上沿，通过连接销602转动压板601，施加外力，压板601将网板4与顶杆10紧密贴合，进而将第二弹簧9在井座1中压缩，此时将短杆603贯穿网板4插入井座1上沿的“T”形槽中，转动短杆603带动卡块604卡接在井座1中，随后将井盖2盖在井座1顶端的开口处，检验水文信息时，积水通过井盖2中间的通槽3流向网板4，通过网板4进入到置物箱8中，仪器对水流量等信息进行检测，当需要清理网板4表面的杂物或者更换水文检测设备时，通过拉板505拉动横杆504从连板502的上表面脱离，在第一弹簧503的弹力作用下顶动连板502连同把手501从井盖2中弹出，通过把手501可以将井盖2从井座1中取出，接着转动短杆603使短杆603从网板4中分离出来，搬动压板601，在撤去网板4上表面的外力时，第二弹簧9顶动顶杆10将网板4弹出井座1的一部分，将网板4连同置物箱8从井座1中取出，向上推动插杆706，当插杆706与插座705分俩时，按动横板701，将竖杆703放平，此时可以更换仪器和清理置物箱8。
在本实用新型的描述中，需要理解的是，术语“同轴”、“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“中央”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
