技术领域
本实用新型涉及变电站辅助设备技术领域，具体为一种变电站蓄电池更换辅助装置。
背景技术
变电站是指电力系统中对电压和电流进行变换，接受电能及分配电能的场所，在发电厂内的变电站是升压变电站，其作用是将发电机发出的电能升压后馈送到高压电网中，变电站电路中会串、并联多组蓄电池，用于对电路电压进行调节，由于蓄电池普遍存在使用寿命有限的问题，变电站蓄电池在使用一段时间后需要进行更换处理，当前，在进行蓄电池更换时，需要维护人员使用辅助装置将需要更换的蓄电池移走，然后再运送新的蓄电池进行安装，辅助装置大多结构简单，不能用于夹持体积较大的蓄电池，且在使用过程中，需要维护人员通过人力移动蓄电池，费事费力，同时，现有的变电站蓄电池更换辅助装置在使用时，蓄电池的移走与更换过程不能同步进行，需要将旧的蓄电池先转移走，再运送新的蓄电池，蓄电池更换的效率较低。
实用新型内容
本实用新型的目的在于提供一种变电站蓄电池更换辅助装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种变电站蓄电池更换辅助装置，包括底座和夹板，所述底座顶部的一端安装有推板，且底座顶部远离推板的一端设置有安装槽，所述安装槽内部的底部安装有步进电机，所述步进电机的输出端安装有转轴，且转轴的顶部安装有转盘，所述推板远离转轴的一端安装有控制面板，所述转盘顶部的两端皆安装有第二电动气压缸，且转盘底部的两端皆安装有连接板，所述连接板远离转轴的一端皆设置有滑槽，所述滑槽皆通过滑块安装有安装板，所述第二电动气压缸的输出端皆穿过转盘，且第二电动气压缸的输出端皆与安装板连接，所述安装板的底部皆安装有连接块，且连接块的底部皆安装有固定板，所述固定板的两端皆铰接有连接件，所述固定板的两端皆安装有第一电动气压缸，所述第一电动气压缸的输出端皆与连接件铰接，所述连接件远离固定板的一端皆铰接有夹板，所述推板与安装槽之间的底座上设置有放置槽，所述控制面板的输出端通过导线分别与第一电动气压缸、第二电动气压缸和步进电机的输入端电性连接。
优选的，所述夹板远离连接件的一端皆设置有防滑橡胶垫。
优选的，所述推板的顶部安装有推手，且推手的外侧设置有海绵套。
优选的，所述底座底部的四角位置处皆安装有滚轮，且滚轮上皆设置有制动装置。
优选的，所述夹板的两侧皆安装有挡板。
优选的，所述底座内部底部的中间位置处安装有配重块。
与现有技术相比，本实用新型的有益效果是：该变电站蓄电池更换辅助装置安装有第一电动气压缸、固定板、连接件、夹板组成的夹持机构，能够用于夹持不同大小的蓄电池，使得装置能够适用于不同规格的蓄电池，装置的适用性较强，有利于装置的推广，且装置安装有安装板、第二电动气压缸和步进电机，装置使用时，通过夹持机构夹持蓄电池，然后使第二电动气压缸的输出端收缩，并通过步进电机带动转盘转动，不需要人工搬运即可移动蓄电池，装置使用便捷，省时省力，同时，装置安装有底座、万向轮和推板，便于运送蓄电池，并通过步进电机带动两组夹持机构转动，能够对需要更换的蓄电池进行转移，也能同时对新的蓄电池进行运送安装，使得蓄电池的更换过程能够同时进行，从而能够提高蓄电池的更换效率。
附图说明

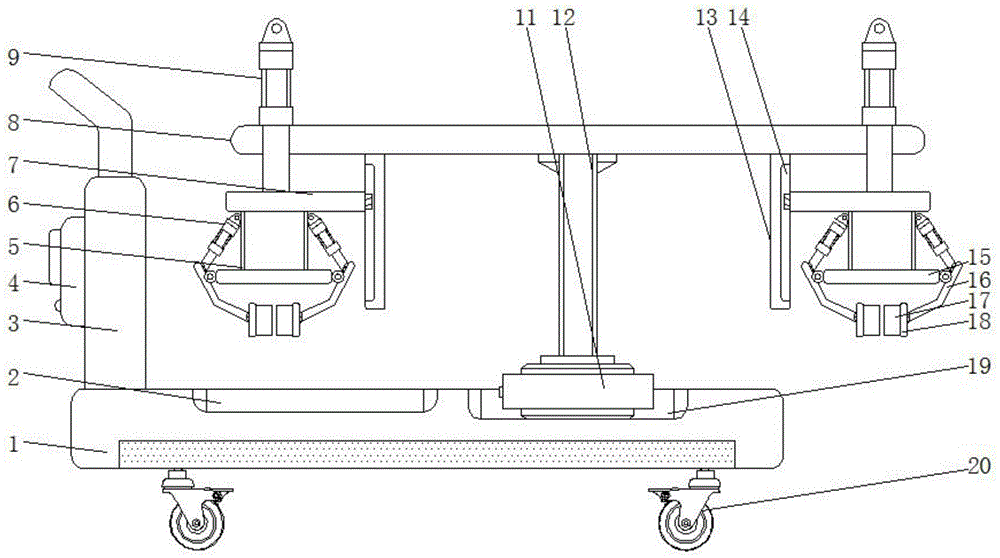

图1为本实用新型的主视剖视示意图；
图2为本实用新型的主视示意图；
图3为本实用新型的局部结构示意图。
图中：1、底座；2、放置槽；3、推板；4、控制面板；5、连接块；6、第一电动气压缸；7、安装板；8、转盘；9、第二电动气压缸；10、防滑橡胶垫；11、步进电机；12、转轴；13、连接板；14、滑槽；15、固定板；16、连接件；17、挡板；18、夹板；19、安装槽；20、滚轮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供的一种实施例：一种变电站蓄电池更换辅助装置，包括底座1和夹板18，底座1顶部的一端安装有推板3，且底座1顶部远离推板3的一端设置有安装槽19，安装槽19内部的底部安装有步进电机11，此处步进电机11型号可为BYG43，步进电机11的输出端安装有转轴12，且转轴12的顶部安装有转盘8，推板3远离转轴12的一端安装有控制面板4，转盘8顶部的两端皆安装有第二电动气压缸9，此处第二电动气压缸9型号可为EC-30，转盘8底部的两端皆安装有连接板13，连接板13远离转轴12的一端皆设置有滑槽14，滑槽14皆通过滑块安装有安装板7，第二电动气压缸9的输出端皆穿过转盘8，且第二电动气压缸9的输出端皆与安装板7连接，安装板7的底部皆安装有连接块5，且连接块5的底部皆安装有固定板15，固定板15的两端皆铰接有连接件16，固定板15的两端皆安装有第一电动气压缸6，此处第一电动气压缸6型号可为EC-30，第一电动气压缸6的输出端皆与连接件16铰接，连接件16远离固定板15的一端皆铰接有夹板18，推板3与安装槽19之间的底座1上设置有放置槽2，控制面板4的输出端通过导线分别与第一电动气压缸6、第二电动气压缸9和步进电机11的输入端电性连接。
在本实施中：夹板18远离连接件16的一端皆设置有防滑橡胶垫10，防滑的效果较好，推板3的顶部安装有推手，且推手的外侧设置有海绵套，便于推动装置，底座1底部的四角位置处皆安装有滚轮20，且滚轮20上皆设置有制动装置，使得装置能够移动，便于运送蓄电池，夹板18的两侧皆安装有挡板17，可防止蓄电池从两侧掉落，底座1内部底部的中间位置处安装有配重块，有利于提高装置的稳定性。
工作原理：使用时，先将装置接通电源，然后将新的蓄电池放置于放置槽2内，通过推板3推动装置，将装置推动至变电站需要更换的蓄电池位置处，通过控制面板4使一端第二电动气压缸9输出端伸出，使其推动安装板7在滑槽14上向下方滑动，待夹板18移动至需要更换的蓄电池的两端，然后通过控制面板4使第一电动气压缸6的输出端伸出，使其推动铰接于固定板15外侧的连接件16转动，使连接件16推动夹板18，从而使夹板18紧贴于蓄电池外侧，需要更换的蓄电池夹紧，然后通过控制面板4使第二电动气压缸9输出端收缩，拉动安装板7向上方移动，将需要更换的蓄电池升高，完成上述操作后，维护人员通过控制面板4使另一端的第二电动气压缸9输出端伸出，使其推动安装板7在滑槽14上向下方滑动，待夹板18移动至新的蓄电池的两端，然后通过控制面板4使第一电动气压缸6的输出端伸出，使其推动铰接于固定板15外侧的连接件16转动，使连接件16推动夹板18，从而使夹板18紧贴于新的蓄电池的外侧，将新的蓄电池夹紧，然后通过控制面板4使第二电动气压缸9输出端收缩，拉动安装板7向上方移动，将新的蓄电池升高，然后维护人员通过控制面板4启动步进电机11，步进电机11通过转轴12带动转盘8转动，待需要更换的蓄电池转动至放置槽2上方时，通过控制面板4关闭步进电机11，维护人员可通过控制面板4使两端第二电动气压缸9输出端伸出，使得新的蓄电池和需要更换的蓄电池同时下降，从而使得需要更换的蓄电池移动至放置槽2内，新的蓄电池移动至地面，然后维护人员可通过控制面板4使两端第一电动气压缸6的输出端收缩，使其拉动铰接于固定板15外侧的连接件16转动，使连接件16拉动夹板18，从而使两端的夹板18分别远离新的蓄电池和需要更换的蓄电池的外侧，需要更换的蓄电池落至放置槽2内，新的蓄电池落至地面，从而完成蓄电池的更换过程。
尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
