技术领域
本实用新型涉及易拉罐处理技术领域，具体为一种具有压缩功能便于清理的易拉罐处理设备。
背景技术
随着社会水平的发展，人们生活水平的提高，人们对饮料需求的增大，随着带来的是易拉罐的消耗也与日俱增，现今，易拉罐的材质为铝制，可以进行回收利用。
现有的易拉罐处理设备在使用的过程中，不能很好的撕裂或挤压易拉罐，不能很好的对易拉罐进行压缩，减少易拉罐所占据的空间，不能很好的清洗设备的内部，不能很好的满足人们的使用需求，针对上述情况，在现有的易拉罐处理设备基础上进行技术创新。
发明内容
本实用新型的目的在于提供一种具有压缩功能便于清理的易拉罐处理设备，以解决上述背景技术中提出现有的易拉罐处理设备在使用的过程中，不能很好的撕裂或挤压易拉罐，不能很好的对易拉罐进行压缩，减少易拉罐所占据的空间，不能很好的清洗设备的内部，不能很好的满足人们的使用需求问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有压缩功能便于清理的易拉罐处理设备，包括外壳、不锈钢网架和导水管，所述外壳的上方安装有喷水嘴，且喷水嘴的上方安装有横杆，所述横杆的前后两侧均安装有滑槽，所述导水管的后端安装有连接软管，且导水管位于横杆的上方，所述连接软管的后端安装有水泵，且水泵的一侧安装有蓄水罐，所述不锈钢网架的上方安装有滑板，且不锈钢网架位于外壳的内部，所述滑板的左右两侧均安装有压盘，且压盘远离滑板的一侧安装有液压柱，所述滑板的上方安装有第一辊柱，且第一辊柱远离第一辊柱的中轴线的一侧固定有齿牙，所述第一辊柱的后端安装有第二辊柱，所述外壳的一侧安装有主动齿轮，且主动齿轮的后端安装有从动齿轮，所述主动齿轮的一侧安装有带动电机。
优选的，所述压盘之间关于不锈钢网架的竖直中心线对称分布，且不锈钢网架平行于压盘的水平中心线。
优选的，所述第一辊柱的中轴线平行于第二辊柱，且齿牙沿第一辊柱的水平中心线方向均匀分布。
优选的，所述带动电机通过主动齿轮和从动齿轮之间的配合与第二辊柱构成啮合传动，且第二辊柱的中轴线垂直于横杆。
优选的，所述横杆通过滑槽与外壳之间构成滑动结构，且喷水嘴沿横杆的中轴线方向均匀分布。
优选的，所述导水管通过水泵和连接软管之间的配合与蓄水罐构成连通结构，且导水管的中轴线垂直于滑槽。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型的横杆和滑槽的设置，横杆可以沿滑槽的水平中心线方向移动，同时，横杆能够为导水管提供固定位置，而滑槽能够有效的控制横杆移动的轨迹，设置的导水管、水泵和连接软管，通过水泵和连接软管之间的配合能够有效的将蓄水罐内部的水导入导水管的内部，此时，水流受到水泵的作用力，通过喷水嘴产生水压，此时，水流对设备内部进行清洗，而多个喷水嘴能够有效的增大清洗面积；
2、本实用新型的不锈钢网架和压盘的设置，通过不锈钢网架能够有效的对设备清洗后的污水进行过滤，将污水与易拉罐之间进行隔离，通过液压柱沿不锈钢网架的水平中心线方向推动压盘对不锈钢网架上表面的易拉罐进行压缩，减少易拉罐所占据的空间；
3、本实用新型的第一辊柱、第二辊柱、主动齿轮和从动齿轮的设置，通过主动齿轮和从动齿轮之间的配合能够有效的提高带动电机的动力传递效率，带动电机能够有效的带动主动齿轮顺时针转动，此时，通过主动齿轮和从动齿轮之间的配合能够有效的带动第一辊柱和第二辊柱之间进行相向转动，使易拉罐沿外壳的竖直中心线方向向下移动，此时，通过齿牙之间的间隙能够有效的对易拉罐进行挤压以及撕裂，能够有效的减少易拉罐所占据的空间。
附图说明

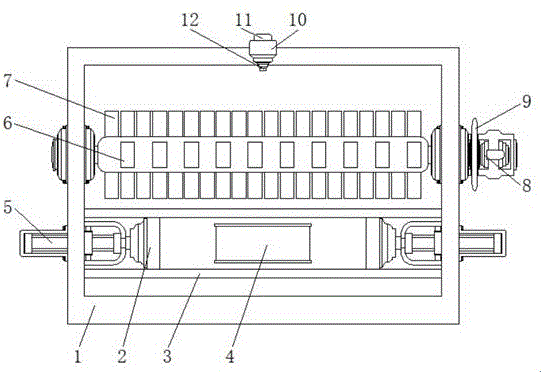

图1为本实用新型主视结构示意图；
图2为本实用新型俯视结构示意图；
图3为本实用新型第一辊柱的侧视结构示意图；
图4为本实用新型横杆的仰视结构示意图。
图中：1、外壳；2、压盘；3、不锈钢网架；4、滑板；5、液压柱；6、第一辊柱；7、齿牙；8、带动电机；9、主动齿轮；10、横杆；11、导水管；12、喷水嘴；13、第二辊柱；14、从动齿轮；15、水泵；16、连接软管；17、蓄水罐；18、滑槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种具有压缩功能便于清理的易拉罐处理设备，包括外壳1、压盘2、不锈钢网架3、滑板4、液压柱5、第一辊柱6、齿牙7、带动电机8、主动齿轮9、横杆10、导水管11、喷水嘴12、第二辊柱13、从动齿轮14、水泵15、连接软管16、蓄水罐17和滑槽18，外壳1的上方安装有喷水嘴12，且喷水嘴12的上方安装有横杆10，横杆10通过滑槽18与外壳1之间构成滑动结构，且喷水嘴12沿横杆10的中轴线方向均匀分布，横杆10可以沿滑槽18的水平中心线方向移动，同时，横杆10能够为导水管11提供固定位置，而滑槽18能够有效的控制横杆10移动的轨迹；
横杆10的前后两侧均安装有滑槽18，导水管11通过水泵15和连接软管16之间的配合与蓄水罐17构成连通结构，且导水管11的中轴线垂直于滑槽18，通过水泵15和连接软管16之间的配合能够有效的将蓄水罐17内部的水导入导水管11的内部，此时，水流受到水泵15的作用力，通过喷水嘴12产生水压，此时，水流对设备内部进行清洗，而多个喷水嘴12能够有效的增大清洗面积，横杆10的上方安装有导水管11，且导水管11的后端安装有连接软管16，连接软管16的后端安装有水泵15，且水泵15的一侧安装有蓄水罐17，外壳1的内部设置有不锈钢网架3，且不锈钢网架3的上方安装有滑板4，压盘2之间关于不锈钢网架3的竖直中心线对称分布，且不锈钢网架3平行于压盘2的水平中心线，通过不锈钢网架3能够有效的对设备清洗后的污水进行过滤，将污水与易拉罐之间进行隔离，通过液压柱5沿不锈钢网架3的水平中心线方向推动压盘2对不锈钢网架3上表面的易拉罐进行压缩，减少易拉罐所占据的空间，滑板4的左右两侧均安装有压盘2，且压盘2远离滑板4的一侧安装有液压柱5，滑板4的上方安装有第一辊柱6，且第一辊柱6远离第一辊柱6的中轴线的一侧固定有齿牙7，第一辊柱6的后端安装有第二辊柱13，第一辊柱6的中轴线平行于第二辊柱13，且齿牙7沿第一辊柱6的水平中心线方向均匀分布，带动电机8通过主动齿轮9和从动齿轮14之间的配合与第二辊柱13构成啮合传动，且第二辊柱13的中轴线垂直于横杆10，通过主动齿轮9和从动齿轮14之间的配合能够有效的提高带动电机8的动力传递效率，带动电机8能够有效的带动主动齿轮9顺时针转动，此时，通过主动齿轮9和从动齿轮14之间的配合能够有效的带动第一辊柱6和第二辊柱13之间进行相向转动，使易拉罐沿外壳1的竖直中心线方向向下移动，此时，通过齿牙7之间的间隙能够有效的对易拉罐进行挤压以及撕裂，能够有效的减少易拉罐所占据的空间；
外壳1的一侧安装有主动齿轮9，且主动齿轮9的后端安装有从动齿轮14，主动齿轮9的一侧安装有带动电机8。
工作原理：在使用该具有压缩功能便于清理的易拉罐处理设备时，首先，将易拉罐放入外壳1的内部，启动带动电机8，带动电机8带动主动齿轮9和第一辊柱6进行顺时针转动，同时，主动齿轮9通过从动齿轮14带动第二辊柱13转动，此时，通过主动齿轮9和从动齿轮14之间的配合能够有效的带动第一辊柱6和第二辊柱13之间进行相向转动，使易拉罐沿外壳1的竖直中心线方向向下移动，此时，通过齿牙7之间的间隙能够有效的对易拉罐进行挤压以及撕裂，其中，带动电机8的型号为YS型；
其次，撕裂后的易拉罐掉落到不锈钢网架3的上表面，通过液压柱5沿不锈钢网架3的水平中心线方向推动压盘2对不锈钢网架3上表面的易拉罐进行压缩，其中，液压柱5的型号为HOB63型；
最后，启动水泵15，通过水泵15和连接软管16之间的配合能够有效的将蓄水罐17内部的水导入导水管11的内部，通过喷水嘴12对设备内部进行清洗，其中，水泵15的型号为IRG型，这就是该具有压缩功能便于清理的易拉罐处理设备的工作原理。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
