技术领域
本实用新型涉及建筑施工警示设备技术领域，具体涉及一种建筑工地用警示装置。
背景技术
在建筑施工过程中，由于建筑工地场地内部路况复杂，需要在易发生危险的地点和道路两侧设置警示标志，以提醒过往的施工人员和车辆。现有的警示标志均为固定式，采用可固定在地面的竖杆配合警示板组成，通过在底面开槽后将竖杆底端插入槽内并填埋固定，实现警示标志的固定。此种警示标志拆装不便；且由于建筑工地多为露天环境，在风力较大时，容易将警示标志吹倒，稳定性较差。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种建筑工地用警示装置，本实用新型提供的诸多技术方案中优选的技术方案具有：拆装方便，且可在吹风时自动摆动复位，稳定性好等技术效果，详见下文阐述。
为实现上述目的，本实用新型提供了以下技术方案：
本实用新型提供的一种建筑工地用警示装置，包括起警示作用的警示结构、转动支撑所述警示结构的支撑结构和位于所述支撑结构底部的底座，所述警示结构包括警示部、竖直设置于该警示部底部的警示杆，所述警示杆与所述支撑结构配合后可沿竖直平面旋转，所述警示杆另一端设置有在其旋转过程中对所述警示部配重的摆动块；初始状态下，所述摆动块位于所述警示部下方。
作为优选，所述底座为钢板制成的矩形板，所述支撑结构通过螺栓固定在所述底座顶部。
作为优选，所述底座底部死角设置有底部成型为尖头的支撑脚，所述支撑脚焊接固定在底座底部。
作为优选，所述警示杆上设置有旋转架，所述旋转架与所述警示杆焊接固定，且旋转架与所述警示杆相互垂直。
作为优选，所述支撑结构由两个对称设置的旋转支架组成，该旋转支架包括侧架、顶架和定位架，所述侧架与所述底座固定连接，所述顶架焊接固定在所述侧架顶部，所述旋转架位于两个所述顶架之间。
作为优选，所述定位架包括与所述顶架焊接固定的转动块，所述转动块上成型有开口朝上的转动槽，所述旋转架两端分别卡入两个所述转动槽中。
作为优选，所述转动块一侧设置有防止所述旋转架自所述转动槽内脱出的限位螺栓，所述限位螺栓自所述转动块一侧穿入转动槽内。
作为优选，所述警示部为三棱锥型框架结构，且底部为金属板，所述警示杆底部设置有螺纹配合警示杆端部的螺纹座，所述警示部的三个侧边均设置有LED警示灯板。
综上，本实用新型的有益效果在于：1、通过采用警示箱、警示杆和摆动块组成的警示结构，配合旋转架后，可在有风环境下摆动卸力，在风停后复位，从而提供稳定的警示效果；
2、通过将支撑结构与警示结构分离设置，可方便运输、拆卸和装配，且无需外部固定，安装操作便捷；
3、警示箱可在有风环境下摆动，在施工工地现场提供更醒目警示，提高警示效果。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

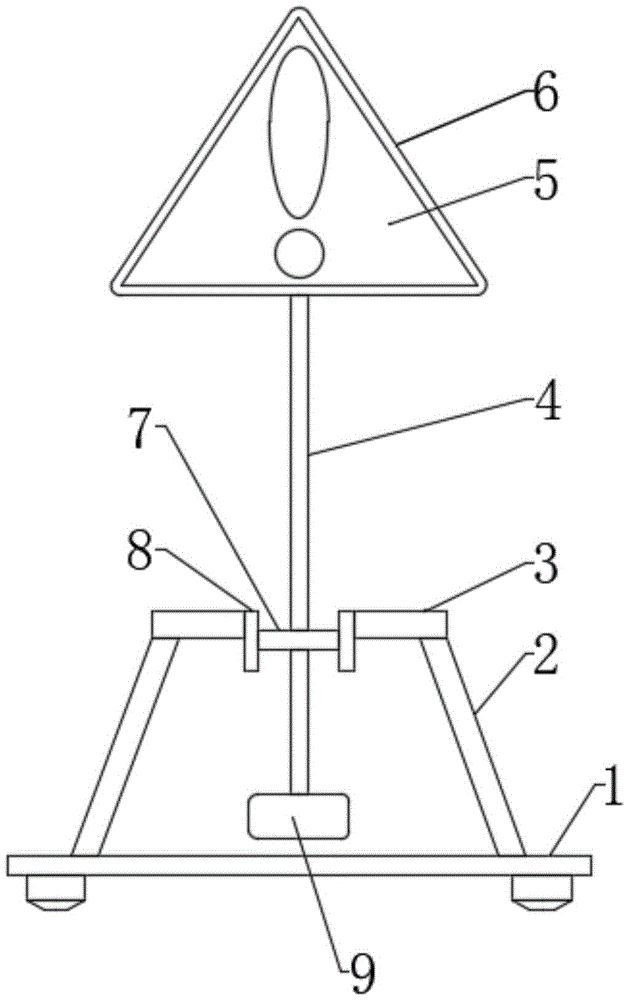

图1是本实用新型的主视结构示意图；
图2是本实用新型定位架的结构示意图。
附图标记说明如下：
1、底座；2、侧架；3、顶架；4、警示杆；5、LED警示灯板；6、警示部；7、旋转架；8、定位架；801、转动块；802、限位螺丝；803、转动槽；9、摆动块。
具体实施方式
为使本实用新型的目的、技术方案和优点更加清楚，下面将对本实用新型的技术方案进行详细的描述。显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所得到的所有其它实施方式，都属于本实用新型所保护的范围。
参见图1-图2所示，本实用新型提供了一种建筑工地用警示装置，包括起警示作用的警示结构、转动支撑警示结构的支撑结构和位于支撑结构底部的底座1，支撑结构由两个对称设置的旋转支架组成，该旋转支架包括侧架2、顶架3和定位架8，侧架2与底座1固定连接，顶架3焊接固定在侧架2顶部，旋转架7位于两个顶架3之间；定位架8包括与顶架3焊接固定的转动块801，转动块801上成型有开口朝上的转动槽803，旋转架7两端分别卡入两个转动槽803中；警示结构包括警示部6、竖直设置于该警示部6底部的警示杆4，警示杆4上设置有旋转架7，旋转架7与警示杆4焊接固定，且旋转架7与警示杆4相互垂直，旋转架7的两端卡入转动槽803内部后，警示杆4可沿竖直平面旋转，警示杆4另一端设置有在其旋转过程中对警示部6配重的摆动块9；初始状态下，摆动块9位于警示部6下方，摆动块9可采用铁块或铅块，可与警示杆4焊接固定，摆动块9重量较重，在初始状态下需警示杆4处于竖直状态；在外部有风时，由于警示部6受风面积较大，因此会带动警示杆4向风向的反向摆动，由于外部风非恒定，在风时大时小的过程中，警示部6即可随风向和风力进行往复摆动；风停后，在摆动块9的配重作用下，警示结构复位，警示杆4回到竖直位置。
作为可选的实施方式，底座1为钢板制成的矩形板，厚度为0.5-1cm，支撑结构通过螺栓固定在底座1顶部，将底座1平放于地面，由于自身重力较大，可提高设备的稳定性；底座1底部死角设置有底部成型为尖头的支撑脚，支撑脚焊接固定在底座1底部，将底座1平放在地面后，可通过支撑脚嵌入地表，提高底座1与地面接触的稳定性，防止底座1翘边；
转动块801一侧设置有防止旋转架7自转动槽803内脱出的限位螺栓802，限位螺栓802自转动块801一侧穿入转动槽803内，限位螺栓802端部旋入转动槽803内后，可在旋转架7端部上方作为卡板块，防止旋转架7脱出，提高旋转架7的稳定性；
警示部6为三棱锥型框架结构，且底部为金属板，警示杆4底部设置有螺纹配合警示杆4端部的螺纹座，警示部6的三个侧边均设置有LED警示灯板5，LED警示灯板5内置可更换的电池，可在夜间进行灯光警示，LED警示灯板5表面涂覆由反光材料，以方便在白天和夜间进行位置识别。
通过采用警示箱、警示杆4和摆动块9组成的警示结构，配合旋转架7后，可在有风环境下摆动卸力，在风停后复位，从而提供稳定的警示效果；通过将支撑结构与警示结构分离设置，可方便运输、拆卸和装配，且无需外部固定，安装操作便捷；警示箱可在有风环境下摆动，在施工工地现场提供更醒目警示，提高警示效果。
以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应以所述权利要求的保护范围为准。
