技术领域
本实用新型涉及建筑施工技术领域，特别涉及一种用于建筑筛沙装置。
背景技术
建筑是建筑物和构筑物的总称，是为了满足社会生活需要，利用所掌握的物质技术手段，并应用一定的科学规律、风水理念和美学法则创造的人工环境。建筑是人们用泥土、砖、瓦、石材、木材等建筑材料构成的一种供人们居住和使用的空间。沙石指沙粒和碎石的混合物，地质学上把粒径为0.074～2mm的矿物或岩石颗粒称为沙，粒径大于2mm的称为砾。
构筑建筑物时要用到大量的沙石，而从沙石厂运来的沙石中往往含有不符合要求的碎石和土块等杂质，不能直接使用，需要经过筛选才可使用。许多工地采用人工筛沙，工作量大，效率低，劳动强度还很大，为了提高工作效率，一些工地则采用筛沙机进行筛沙，市场上的筛沙机虽能提高工地上的筛沙效率，降低工人的劳动强度，但是在实际的生产活动中，现有筛沙机也存在一些不足之处：
1、现有设备采用开放式的设计，在筛沙作业时，沙石中的灰尘被扬起，造成漫天灰尘，工作环境较差。
2、现有设置大多只有一个筛网，不能充分的对沙子进行筛分，也不能得到不同规格的沙子。
3、现有设备的进料斗大多处于较高的位置，上料不便。
4、现有设备筛网角度固定不便，不能根据实际情况进行角度的调节。
5、沙子潮湿时，机器不能对沙子进行很好的筛分，影响效率。
实用新型内容
为解决上述背景技术中提出的问题，本实用新型提供一种用于建筑筛沙装置，该装置设置有除尘腔，能很好的解决因筛沙问题产生的大量尘土，通过设置的吸沙器使得工作人员只需将吸沙器的另一端插入到沙子中即可自动上料，通过设置的液压柱，可以实时调节筛网角度，通过设置的二级筛网可以筛出不同规格的沙子，设置的暖风机很好地解决了因沙子潮湿导致筛沙效率的问题。
本实用新型是这样实现的，一种用于建筑筛沙装置，包括筛沙腔、除尘腔和配电腔，所述筛沙腔顶端固定设置有进料口，所述进料口下端固定设置有载物板，所述载物板一端与进料口之间位于筛沙腔的右侧壁固定设置有暖风机，所述载物板另一端与腔体左侧壁留有空隙，所述载物板左端下方固定设置有引流挡板，所述引流挡板下方固定设置有一级筛网，所述一级筛网下端固定设置有二级筛网，所述二级筛网下端固定设置有废料抽屉，所述除尘腔包括吸尘器和位于除尘腔后侧壁的进水口和出水口，所述配电腔内固定设置有配电箱，所述筛沙腔和配电腔的下端面均匀分布焊接有四个万向轮。
为了使得沙子可以通过吸沙器可以从地面直接进入到进料口，节省工作人员劳动力，作为本实用新型一种用于建筑筛沙装置优选的，所述进料口的上端左侧固定连接有吸沙器，所述吸沙器的一端放置在进料口，另一端连接导管位于筛沙腔的左侧壁。
为了使得筛网可以实时进行角度调节，便于适合各种不同类型的沙子筛选，作为本实用新型一种用于建筑筛沙装置优选的，所述一级筛网和二级筛网的高处端均活动连接有液压柱。
为了使得沙子通过一级筛网后，剩余的大规格沙子从一级筛网落下到斜挡板，进而通过斜挡板从第一出料口落出，作为本实用新型一种用于建筑筛沙装置优选的，所述一级筛网的低处端活动连接有斜挡板，所述斜挡板的低端贯穿筛沙腔的前侧壁固定连接有第一出料口。
为了使得沙子从一级筛网落下后，到二级筛网，筛选后落到漏斗形挡板，进而从第二出料口落下，作为本实用新型一种用于建筑筛沙装置优选的，所述二级筛网的低端活动连接有漏斗形挡板，所述漏斗形挡板的低端贯穿筛沙腔的右侧壁固定连接有第二出料口。
为了使得筛网筛沙子的效率和效果更好，作为本实用新型一种用于建筑筛沙装置优选的，两个所述液压柱的顶端均固定连接有震动电机。
为了使得在筛沙子的时候扬起的灰尘可以得到很好的处理，作为本实用新型一种用于建筑筛沙装置优选的，所述载物板右侧的下端贯穿筛沙腔的后侧壁固定设置有吸尘器，所述吸尘器连接有导管，导管的另一端位于除尘腔的底部，且除尘腔的内部装有水。
为了使得机器使用后可以使带有大量尘土的泥水可以排出除尘腔，进而通过进水口接入清水，进而机器工作时，进水口达到空气流通的效果，作为本实用新型一种用于建筑筛沙装置优选的，所述除尘腔的后侧壁底部贯穿开设有可以控制开关的出水口，中上部固定开设有进水口，所述进水口为敞开状。
为了使得配电箱控制机器内部所有电器工作，且避免意外漏电发生事故，作为本实用新型一种用于建筑筛沙装置优选的，所述震动电机、暖风机和吸尘器的电源端均与配电腔内的配电箱固定连接，所述配电箱安装有防漏电自动开关。
与现有技术相比，本实用新型的有益效果是：
1、该种用于建筑筛沙装置，通过设置的吸沙器，解决了沙子需要从低处送入到进料口的问题，同时减轻了工作人员的劳动强度，通过设置的暖风机把从进料口落到载物板的沙子吹下到引流板，进而落到筛网，解决了因沙子潮湿而影响筛沙效果的问题，同时通过设置二级筛网，使得筛沙子可以同时筛出不同规格的沙子，通过设置的吸尘器和除尘腔，进而解决了因筛沙过程产生的大量尘土，导致的环境影响。
2、该种用于建筑筛沙装置，通过设置的废料抽屉，使得筛沙后，沙子中剩余的泥土和废料可以在机器工作结束后，通过废料抽屉进行及时清理，通过设置的配电箱和防漏电开关，使得机器在整个工作过程不会因意外漏电而发生事故。
附图说明

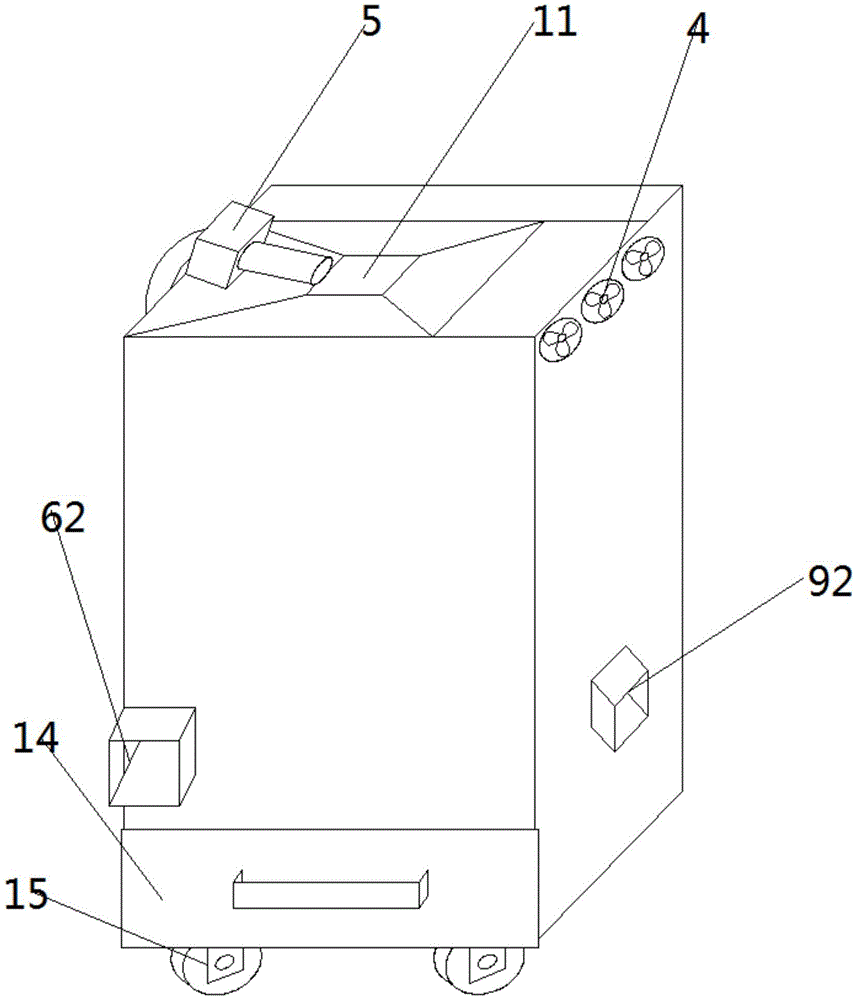

图1为本实用新型一种用于建筑筛沙装置的整体结构图；
图2为本实用新型一种用于建筑筛沙装置的正面内视图；
图3为本实用新型一种用于建筑筛沙装置的右侧内视图；
图4为本实用新型一种用于建筑筛沙装置的A处放大图；
图5为本实用新型一种用于建筑筛沙装置的B处放大图；
图中，1、筛沙腔；11、进料口；12、载物板；13、引流挡板；14、废料抽屉；15、万向轮；2、除尘腔；21、吸尘器；22、进水口；23、出水口；3、配电腔；31、配电箱；4、暖风机；5、吸沙器；6、一级筛网；61、斜挡板；62、第一出料口；7、液压柱；8、震动电机；9、二级筛网；91、漏斗形挡板；92、第二出料口。
具体实施方式
为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
在本实用新型的描述中，需要理解的是，术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
请参阅图1-5，一种用于建筑筛沙装置，包括筛沙腔1、除尘腔2和配电腔3，筛沙腔1顶端固定设置有进料口11，进料口11下端固定设置有载物板12，载物板12一端与进料口11之间位于筛沙腔1的右侧壁固定设置有暖风机4，载物板12另一端与腔体左侧壁留有空隙，载物板12左端下方固定设置有引流挡板13，引流挡板13下方固定设置有一级筛网6，一级筛网6下端固定设置有二级筛网9，二级筛网9下端固定设置有废料抽屉14，除尘腔2包括吸尘器21和位于除尘腔2后侧壁的进水口22和出水口23，配电腔3内固定设置有配电箱31，筛沙腔1和配电腔3的下端面均匀分布焊接有四个万向轮15。
在本实施例中，通过设置的吸沙器5使得工作人员只需将其导管放置到沙子中即可让沙子进入到进料口11，通过设置的暖风机4使得潮湿沙子变干，从而不影响机器筛沙效果，通过设置的废料抽屉14，使得机器工作结束后，工作人员可以及时对筛后剩余的泥土和废料进行清理，通过设置的万向轮15，使得整个机器便于移动。
作为本实用新型的一种技术优化方案，进料口11的上端左侧固定连接有吸沙器5，吸沙器5的一端放置在进料口11，另一端连接导管位于筛沙腔1的左侧壁。
在本实施例中，工作人员将机器推放在沙子方便，然后通过设置的吸沙器5，使得工作人员只需将其导管放置到沙子中即可让沙子进入到进料口11，极大地解决了上料不便的问题。
作为本实用新型的一种技术优化方案，一级筛网6和二级筛网9的高处端均活动连接有液压柱7。
在本实施例中，通过设置的液压柱7，使得两个筛网均可以进行实时角度调节，使得其适用于各种沙子的筛分。
作为本实用新型的一种技术优化方案，一级筛网6的低处端活动连接有斜挡板61，斜挡板61的低端贯穿筛沙腔1的前侧壁固定连接有第一出料口62。
在本实施例中，通过设置的斜挡板61，使得一级筛网6筛分后，剩余的大号沙子落到斜挡板61上，进而从第一出料口62中落出。
作为本实用新型的一种技术优化方案，二级筛网9的低端活动连接有漏斗形挡板91，漏斗形挡板91的低端贯穿筛沙腔1的右侧壁固定连接有第二出料口92。
在本实施例中，通过设置的漏斗形挡板91，使得二级筛网9筛下泥土和废料后剩余的小号沙子落入到漏斗形挡板91，进而从第二出料口92中落出。
作为本实用新型的一种技术优化方案，两个液压柱7的顶端均固定连接有震动电机8。
在本实施例中，通过设置的震动电机8使得两个筛网筛沙的效率和效果更好。
作为本实用新型的一种技术优化方案，载物板12右侧的下端贯穿筛沙腔1的后侧壁固定设置有吸尘器21，吸尘器21连接有导管，导管的另一端位于除尘腔2的底部，且除尘腔2的内部装有水。
在本实施例中，通过设置的吸尘器21使得机器工作过程产生的尘土均吸入到除尘腔2，进而除尘腔2内底部装有水，使得机器工作过程产生的尘土得到很好的处理。
作为本实用新型的一种技术优化方案，除尘腔2的后侧壁底部贯穿开设有可以控制开关的出水口23，中上部固定开设有进水口22，进水口22为敞开状。
在本实施例中，通过设置的出水口23，使得机器工作结束后，工作人员打开出水口23，使得带有大量灰尘的废水流出，进而从进水口22接入清水，便于机器工作时进行除尘，进而进水口22为敞开状，使得吸尘器21在工作时，除尘腔2内部空气流通。
作为本实用新型的一种技术优化方案，震动电机8、暖风机4和吸尘器21的电源端均与配电腔3内的配电箱31固定连接，配电箱31安装有防漏电自动开关。
在本实施例中，通过配电箱31为整个机器内部电器供电，进而安装防漏电自动开关，使得整个机器工作时避免了因意外漏电产生事故的风险。
工作原理：首先，工作人员将机器推到需要筛的沙子方便，将其左侧的吸沙器5导管插入到沙子中，从装置右侧的进水口22装入清水，进而打开配电箱31开关，机器开始工作，沙子通过吸沙器5进入到进料口11，落在载物板12上，通过暖风机4使沙子吹落到引流挡板13，然后沙子进过引流挡板13落在一级筛网6，通过一级筛网6筛分后，剩余的大号沙子流入到斜挡板61，进而从第一出料口62落出，从一级筛网6落下的沙子，落在二级筛网9，通过二级筛网9筛分后，小号沙子落在漏斗形挡板91，进而从第二出料口92落出，经二级筛网9筛下的泥土和废料落在废料抽屉14里，工作结束后，工作人员可以及时对其清理，工作过程中，通过设置的吸尘器21，使得整个工作过程产生的灰尘及时的吸收到除尘腔2内部的清水中，对灰尘进行了很有效的控制，进而通过设置在筛网高处一端活动连接的液压柱7，使得筛网可以实时进行角度调节，且筛网设置有两个，可以同时筛出不同规格的沙子，进而整体装置具有了很高的实用性能。
以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
