一种交通监控设备

技术领域

本实用新型涉及交通设备技术领域，具体为一种交通监控设备。

背景技术

交通监控器对于交通管理有着重要的作用，目前大部分交通监控器都通过螺栓等紧固件固定在道路支架上。支架上设置横架，使得摄像头可安装于道路上方，主要采用抱箍和螺栓的配合安装摄像头。

但是摄像头在检修时很不方便，多需要借助升降设备，不仅影响道路运行，而且存在危险。摄像头的安装通过抱箍方式，主要是通过抱箍压紧的方式，但是这种方式长期受震后容易产生松动，导致摄像头发生轻微转移，安装稳定性不够高。因此，需要对现有技术进行改进。

实用新型内容

本实用新型的目的在于提供一种交通监控设备，具备方便检修、摄像头角度调节稳定的优点，解决了摄像头检修不便，摄像头角度调节后不够稳定的问题。

为实现上述目的，本实用新型提供如下技术方案：一种交通监控设备，包括支撑架，所述支撑架的上端固定连接有第一铰接钉，所述第一铰接钉的外侧转动连接有横架，所述横架的下端固定连接有铰接座，所述铰接座上固定连接有第二铰接钉，所述第二铰接钉的外侧转动连接有第一铰接杆，所述第一铰接杆的下端固定连接有第三铰接钉，所述第三铰接钉的外侧转动连接有第二铰接杆，所述第二铰接杆内安装有紧固螺栓，所述横架的左端固定连接有固定齿，所述固定齿的左端固定连接有螺纹杆，所述固定齿的外侧卡合有卡套，所述卡套的右端与横架接触，所述卡套的外表面固定连接有连杆，所述连杆的前端固定连接有摄像头。

优选的，所述横架、固定齿和螺纹杆为一体式结构，所述横架内部为中空结构。

优选的，所述卡套内开设有齿槽，所述齿槽与固定齿啮合。

优选的，所述支撑架的左侧为开口状，且其内部与第二铰接杆接触。

优选的，所述第二铰接杆的底部开设有通孔，所述通孔内滑动连接有紧固螺栓，所述紧固螺栓与支撑架通过螺纹连接。

优选的，所述螺纹杆的外侧通过螺纹连接有紧固套，所述紧固套的右端与卡套紧贴。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过在支撑架的上端铰接横架，并在横架的铰接第一铰接杆，第一铰接杆的底部铰接第二铰接杆，且在第二铰接杆的底部安装紧固螺栓对第二铰接杆进行固定，当需要检修时，只需将紧固螺栓取下，通过移动第二铰接杆和第一铰接杆将横架放下，便于进行检修工作。

2、本实用新型通过在横架的左端设计固定齿，在摄像头的一端设计卡套，通过卡套和固定齿的配合进行角度调节，且采用紧固套进行紧固，使得摄像头调节角度后，摄像头倾斜角度可保持稳定，不易发生轻微转移。

附图说明

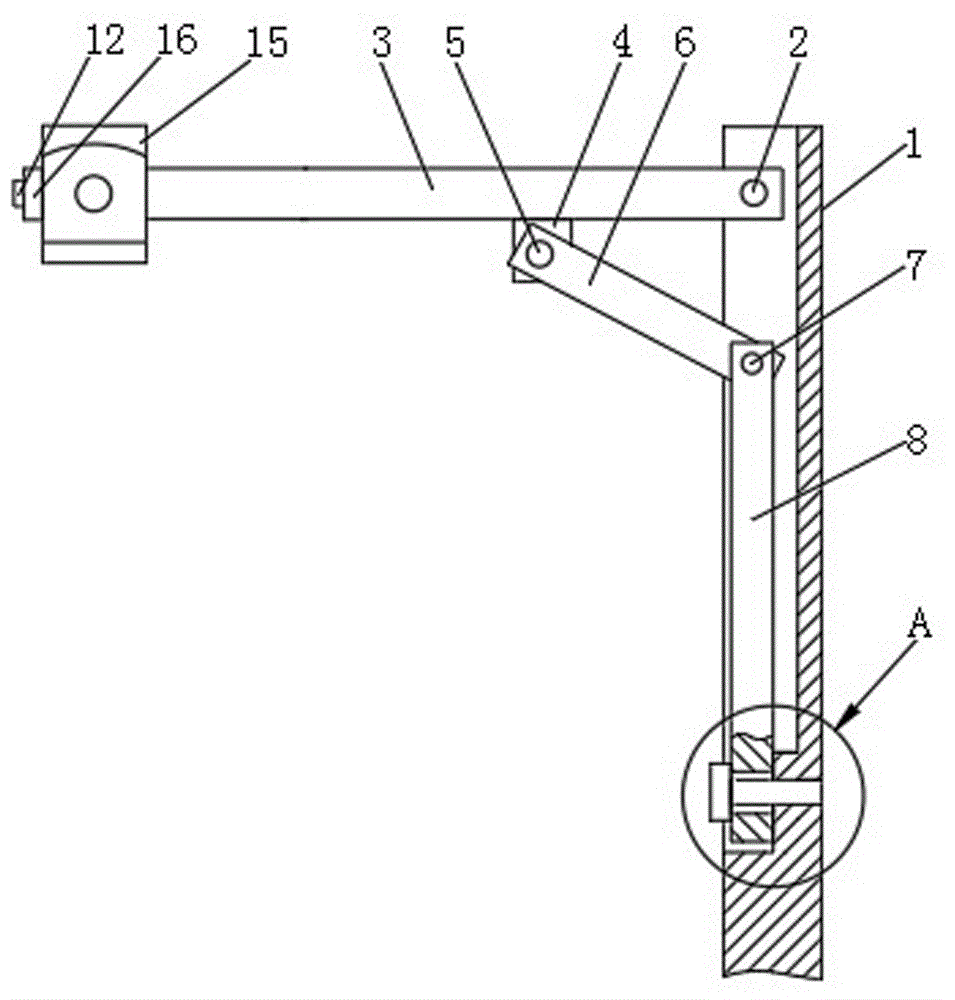

图1为本实用新型结构示意图；

图2为本实用新型图1的A部结构放大图；

图3为本实用新型图1的局部结构俯视图；

图4为本实用新型图1的横架右视图；

图5为本实用新型图1的卡套侧视图。

图中：1、支撑架；2、第一铰接钉；3、横架；4、铰接座；5、第二铰接钉；6、第一铰接杆；7、第三铰接钉；8、第二铰接杆；9、通孔；10、紧固螺栓；11、固定齿；12、螺纹杆；13、卡套；14、连杆；15、摄像头；16、紧固套。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

请参阅图1-5，一种交通监控设备，包括支撑架1，支撑架1的上端固定连接有第一铰接钉2，第一铰接钉2的外侧转动连接有横架3，横架3的下端固定连接有铰接座4，铰接座4上固定连接有第二铰接钉5，第二铰接钉5的外侧转动连接有第一铰接杆6，第一铰接杆6可以绕第二铰接钉5转动，第一铰接杆6的下端固定连接有第三铰接钉7，第三铰接钉7的外侧转动连接有第二铰接杆8，第二铰接杆8可以绕第三铰接钉7转动，第二铰接杆8内安装有紧固螺栓10，横架3的左端固定连接有固定齿11，固定齿11的左端固定连接有螺纹杆12，固定齿11的外侧卡合有卡套13，卡套13的右端与横架3接触，卡套13的外表面固定连接有连杆14，连杆14的前端固定连接有摄像头15。

本实施例中，具体的，横架3、固定齿11和螺纹杆12为一体式结构，且均由钢材料制成，横架3内部为中空结构，横架3的中空设计可降低自重，钢材料结构强度高，固定齿11的设计用于和卡套13配合。

本实施例中，具体的，卡套13内开设有齿槽，齿槽与固定齿11啮合，通过齿槽和固定齿11的配合，可以对卡套13进行定位，防止卡套13发生转动，使得摄像头15倾斜角度保持稳定。

本实施例中，具体的，支撑架1的左侧为开口状，且其内部与第二铰接杆8接触，通过开口的设计为第二铰接杆8提供了安装空间。

本实施例中，具体的，第二铰接杆8的底部开设有通孔9，通孔9内滑动连接有紧固螺栓10，紧固螺栓10与支撑架1通过螺纹连接，通过通孔9和紧固螺栓10的配合，以及紧固螺栓10和支撑架1的配合，可以对第二铰接杆8进行固定。

本实施例中，具体的，螺纹杆12的外侧通过螺纹连接有紧固套16，紧固套16的右端与卡套13紧贴，通过螺纹杆12和紧固套16的配合，可以对卡套13进行紧固，防止卡套13发生左右移动。

使用时，当需要对摄像头15进行检修时，取下紧固螺栓10，对第二铰接杆8解除固定，然后手持第二铰接杆8，将第二铰接杆8从支撑架1内取出，将第二铰接杆8向下移动，从而第一铰接杆6向下移动，铰接座4向下移动，从而横架3向下偏转，从而将摄像头15下放，直至释放至自然位置，工作人员站立路面即可进行操作，无需借助升降设备，便于进行检修工作；而且通过在横架3的左端设计固定齿11，在摄像头15的一端设计卡套13，通过卡套13和固定齿11的配合进行角度调节，且采用紧固套16进行紧固，使得摄像头15调节角度后，摄像头15倾斜角度可保持稳定，不易发生轻微转移。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
