技术领域
本实用新型涉及益智玩具收集装置技术领域，具体为一种具有消毒功能的益智玩具收集装置。
背景技术
益智玩具是一种帮助儿童在玩的过程中开发智力增长智慧的玩具，益智玩具不光能够增长智慧，还能够为日后融入社会打下基础，同时，语言能力、情绪释放、动手能力等都得到一定提高，儿童使用完益智玩具后，用户需要将其收集集中，益智玩具长期使用容易产生细菌滋生。
现在市场上的益智玩具收集装置不便于移动收集玩具，儿童在收集玩具时需要借助凳子，容易发生摔倒，箱盖固定操作复杂，针对上述情况，在现有的益智玩具收集装置基础上进行技术创新，为此我们提出一种便于儿童进行移动收集玩具，儿童在收集玩具时无需借助凳子，防止儿童摔倒，箱盖关闭操作简单，便于儿童自主操作关闭箱盖的具有消毒功能的益智玩具收集装置。
针对上述问题，急需在原有益智玩具收集装置的基础上进行创新设计。
实用新型内容
本实用新型的目的在于提供一种具有消毒功能的益智玩具收集装置，以解决上述背景技术中提出一般的益智玩具收集装置不便于移动收集玩具，儿童在收集玩具时需要借助凳子，容易发生摔倒，箱盖固定操作复杂的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有消毒功能的益智玩具收集装置，包括移动底座、箱体和箱盖，所述移动底座的边侧安装有安装板，且安装板的外壁贯穿有螺钉，并且安装板与移动底座之间为固定连接，所述箱体位于移动底座的上方，且箱体的内外壁均包裹有耐高温层，所述箱盖位于箱体的正面，且箱盖的端部安装有锁销，所述锁销的中间位置安装有固定块，且固定块与箱盖之间为焊接连接，所述固定块的内侧贯穿有转动杆，且转动杆的端部安装有撑板，所述撑板的边侧衔接有夹板，且夹板的端部安装有滑块，并且滑块的边侧预留有滑槽。
优选的，所述移动底座与箱体通过螺钉构成可拆卸结构，且螺钉与安装板之间为螺纹连接。
优选的，所述箱盖通过锁销与箱体构成旋转结构，且箱盖的中轴线与箱体的中轴线相互重合。
优选的，所述撑板通过转动杆与箱盖构成旋转结构，且撑板的底部与箱盖的顶部处于同一直线设置。
优选的，所述夹板与撑板之间为卡合连接，且夹板与撑板之间为相互垂直设置。
优选的，所述夹板通过滑块与滑槽构成滑动结构，且夹板与箱盖之间为紧密贴合。
与现有技术相比，本实用新型的有益效果如下：
1.本实用新型箱体在与移动底座进行安装时，首先将箱体向下放置于移动底座的内侧，然后使用螺钉将安装板和箱体进行固定，由于儿童玩耍玩具后，玩具堆放位置不一，不断弯腰拾取收集玩具容易造成腰部疲劳，移动底座能够方便用户进行移动收集玩具；
2.本实用新型装置在箱体侧面安装了箱盖，箱盖通过锁销旋转打开，侧面开设的箱盖符合儿童的身高要求，能够方便儿童自己收集玩具，儿童在收集装置时无需借助凳子，防止儿童摔倒，儿童处于快速成长的时期，益智玩具能够锻炼儿童的智力，儿童在收集自己的玩具时也能够锻炼个人能力，箱体外壁安装的耐高温层能够在箱体内部玩具进行高温杀菌时，起到保护箱体的作用，防止箱体由于高温熔化；
3.本实用新型用户将箱盖关上后，将夹板通过滑块在滑槽内滑动的作用力向内滑动，夹板能够防止箱盖受重力影响自动打开，夹板滑动至合适位置后，将箱盖进行夹紧，同时夹板端部将撑板的边侧进行卡合，防止撑板向下旋转滑动，箱盖的固定操作简单，能够锻炼儿童的自主操作能力。
附图说明

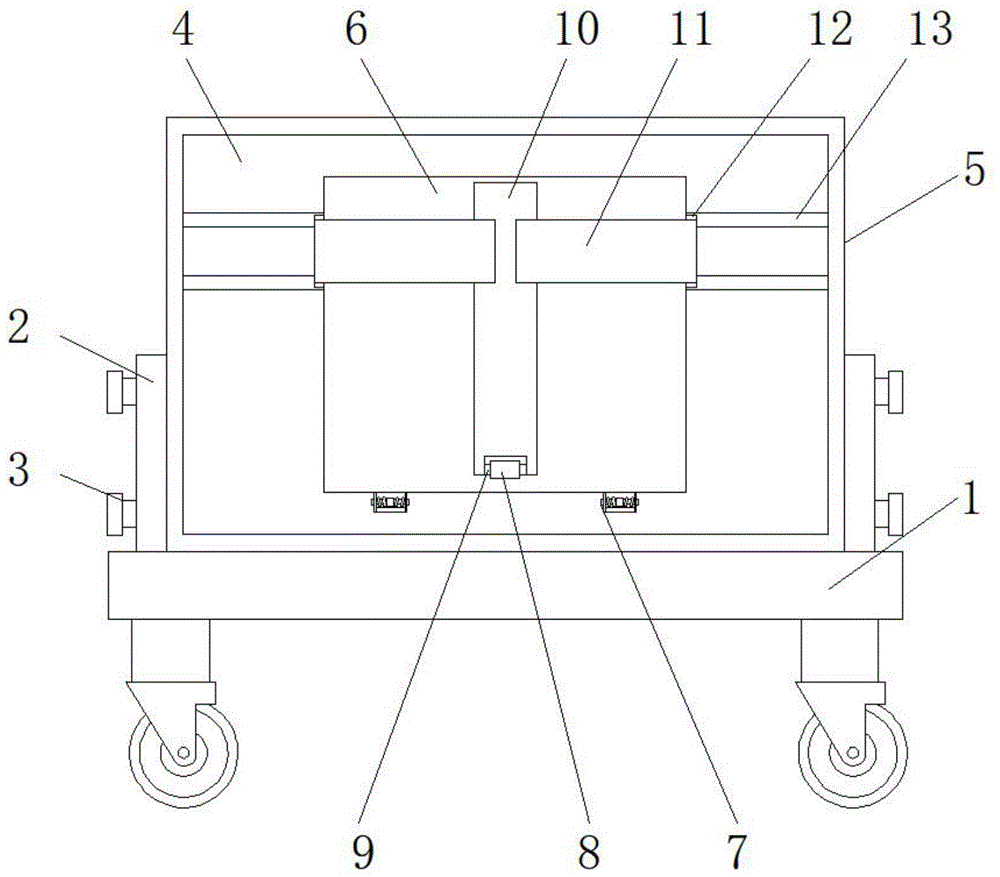

图1为本实用新型整体正视结构示意图；
图2为本实用新型箱盖打开结构示意图；
图3为本实用新型夹板与撑板连接结构示意图。
图中：1、移动底座；2、安装板；3、螺钉；4、箱体；5、耐高温层；6、箱盖；7、锁销；8、固定块；9、转动杆；10、撑板；11、夹板；12、滑块；13、滑槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种具有消毒功能的益智玩具收集装置，包括移动底座1、安装板2、螺钉3、箱体4、耐高温层5、箱盖6、锁销7、固定块8、转动杆9、撑板10、夹板11、滑块12和滑槽13，移动底座1的边侧安装有安装板2，且安装板2的外壁贯穿有螺钉3，并且安装板2与移动底座1之间为固定连接，箱体4位于移动底座1的上方，且箱体4的内外壁均包裹有耐高温层5，箱盖6位于箱体4的正面，且箱盖6的端部安装有锁销7，锁销7的中间位置安装有固定块8，且固定块8与箱盖6之间为焊接连接，固定块8的内侧贯穿有转动杆9，且转动杆9的端部安装有撑板10，撑板10的边侧衔接有夹板11，且夹板11的端部安装有滑块12，并且滑块12的边侧预留有滑槽13；
进一步的，移动底座1与箱体4通过螺钉3构成可拆卸结构，且螺钉3与安装板2之间为螺纹连接，箱体4在与移动底座1进行安装时，首先将箱体4向下放置于移动底座1的内侧，然后使用螺钉3将安装板2和箱体4进行固定，由于儿童玩耍玩具后，玩具堆放位置不一，不断弯腰拾取收集玩具容易造成腰部疲劳，移动底座1能够方便用户进行移动收集玩具；
进一步的，箱盖6通过锁销7与箱体4构成旋转结构，且箱盖6的中轴线与箱体4的中轴线相互重合，装置在箱体4侧面安装了箱盖6，箱盖6通过锁销7旋转打开，侧面开设的箱盖6符合儿童的身高要求，能够方便儿童自己收集玩具，儿童在收集装置时无需借助凳子，防止儿童摔倒，儿童处于快速成长的时期，益智玩具能够锻炼儿童的智力，儿童在收集自己的玩具时也能够锻炼个人能力，箱体4外壁安装的耐高温层5能够在箱体4内部玩具进行高温杀菌时，起到保护箱体4的作用，防止箱体4由于高温熔化；
进一步的，撑板10通过转动杆9与箱盖6构成旋转结构，且撑板10的底部与箱盖6的顶部处于同一直线设置，箱盖6打开后，将撑板10通过端部的转动杆9在固定块8内转动的作用力进行旋转，使撑板10保持竖直状态将箱盖6支撑住，防止箱盖6发生倾斜，导致玩具放置于箱体4内部后再次滑落出去；
进一步的，夹板11与撑板10之间为卡合连接，且夹板11与撑板10之间为相互垂直设置，夹板11滑动至合适位置后，将箱盖6进行夹紧，同时夹板11端部将撑板10的边侧进行卡合，防止撑板10向下旋转滑动；
进一步的，夹板11通过滑块12与滑槽13构成滑动结构，且夹板11与箱盖6之间为紧密贴合，用户将箱盖6关上后，将夹板11通过滑块12在滑槽13内滑动的作用力向内滑动，夹板11能够防止箱盖6受重力影响自动打开，箱盖6的固定操作简单，能够锻炼儿童的自主操作能力。
工作原理：在使用该具有消毒功能的益智玩具收集装置时，首先，箱体4在与移动底座1进行安装时，首先将箱体4向下放置于移动底座1的内侧，然后使用螺钉3将安装板2和箱体4进行固定，装置在箱体4侧面安装了箱盖6，箱盖6通过锁销7旋转打开，侧面开设的箱盖6符合儿童的身高要求，能够方便儿童自己收集玩具，儿童在收集装置时无需借助凳子，防止儿童摔倒，儿童处于快速成长的时期，益智玩具能够锻炼儿童的智力，儿童在收集自己的玩具时也能够锻炼个人能力，箱体4外壁安装的耐高温层5能够在箱体4内部玩具进行高温杀菌时，起到保护箱体4的作用，防止箱体4由于高温熔化，箱盖6打开后，将撑板10通过端部的转动杆9在固定块8内转动的作用力进行旋转，使撑板10保持竖直状态将箱盖6支撑住，防止箱盖6发生倾斜，导致玩具放置于箱体4内部后再次滑落出去，用户将箱盖6关上后，将夹板11通过滑块12在滑槽13内滑动的作用力向内滑动，夹板11能够防止箱盖6受重力影响自动打开，夹板11滑动至合适位置后，将箱盖6进行夹紧，同时夹板11端部将撑板10的边侧进行卡合，防止撑板10向下旋转滑动，箱盖6的固定操作简单，能够锻炼儿童的自主操作能力。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
