技术领域
本实用新型涉及运输设备领域，尤其涉及一种机场货物搬运设备。
背景技术
机场，亦称飞机场、空港，较正式的名称是航空站，机场有不同的大小，除了跑道之外，机场通常还设有塔台、停机坪、航空客运站、维修厂等设施，并提供机场管制服务、空中交通管制等其他服务。随着社会程度的提高，越来越多的城市建有飞机场，而机场货物搬运设备是机场必须可少的设备。
一般飞机上都会承载较多的乘客行李，在起飞前将货物依次运输至货仓内，运输的过程中为减少运输的次数，经常会使用多层的搬运设备对货物进行搬运，但是较高层的位置不仅稳定性差容易在运输过程中掉落，而且上货和下货也十分麻烦，影响工作效率。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种机场货物搬运设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种机场货物搬运设备，包括底板，所述底板内部插接有伸缩板，所述底板顶部表面设有液压缸，所述液压缸底部固定设有移动座，所述移动座与底板滑动连接，所述液压缸顶部连接有液压缸驱动杆，所述液压缸驱动杆顶部连接有升降板，所述升降板顶部表面设有传输面板，所述底板外侧设有竖板，所述竖板内侧均匀设有载货板，所述载货板前侧和后侧表面均设有限位装置，所述竖板外侧设有控制面板。
优选的，所述伸缩板一端固定设有滑板，所述滑板与底板内壁滑动连接，所述伸缩板另一端顶部固定设有，所述升降板与铰接。
优选的，所述底板、竖板和载货板为一体化设置，所述底板内部固定设有固定座，所述固定座与滑板之间均匀设有第一电动推杆，所述底板内壁顶部一端固定设有限位块。
优选的，所述载货板包括承载座和承载板，所述承载座数量设置为两个且承载板设置于两个所述承载座之间，所述承载板顶部均匀设有移动板，所述移动板与承载板滑动连接，所述承载座内壁表面设有滑槽，所述移动板两端均设有滑块，所述滑块与滑槽相匹配。
优选的，所述限位装置包括安装板、夹紧板、第二电动推杆和弹性垫，所述安装板固定设置于限位装置外侧表面，所述安装板内侧设有夹紧板，所述夹紧板与安装板之间均匀设有第二电动推杆，所述夹紧板内侧表面固定设有弹性垫，所述弹性垫为弹性橡胶材料制成且弹性垫设置于滑块顶部。
优选的，所述控制面板包括控制单元、数据传输模块、数据存储模块和数据处理模块，所述控制面板表面均匀设有控制开关。
本实用新型的有益效果为：本实用新型中，通过设有伸缩板和升降板，第一电动推杆工作可以将伸缩板推出底板，推至最长位置后液压缸工作将升降板升起至所需上货或下货的载货板同一高度，传输面板工作可以进行对货物的传输，能够快速的将较高层的货物进行上货或下货工作，节省劳动量，工作效率极大的提高；通过设有载货板和限位装置，载货板表面均匀设置的移动板可以分别放置不同的货物，同时移动板可以在承载板表面滑动，便于货物位置的调整，第二电动推杆工作可以推动夹紧板移动，由弹性垫将货物夹紧，避免运输的过程中货物掉落。
附图说明

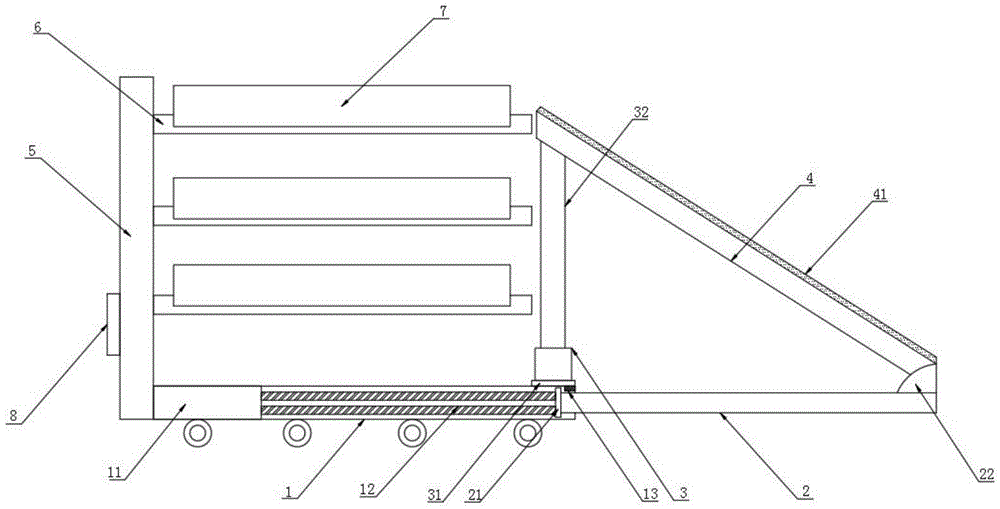

图1为本实用新型的整体结构示意图；
图2为本实用新型的载货板结构示意图；
图3为本实用新型的限位装置结构示意图；
图中标号：1底板、11固定座、12第一电动推杆、13限位块、2伸缩板、21滑板、22铰接座、3液压缸、31移动座、32液压缸驱动杆、4升降板、41传输面板、5竖板、6载货板、61承载座、62承载板、63移动板、64滑块、7限位装置、71安装板、72夹紧板、73第二电动推杆、74弹性垫、8控制面板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3所示的一种机场货物搬运设备，包括底板1，所述底板1内部插接有伸缩板2，所述底板1顶部表面设有液压缸3，所述液压缸3底部固定设有移动座31，所述移动座31与底板1滑动连接，所述液压缸3顶部连接有液压缸驱动杆32，所述液压缸驱动杆32顶部连接有升降板4，所述升降板4顶部表面设有传输面板41，所述底板1外侧设有竖板5，所述竖板5内侧均匀设有载货板6，所述载货板6前侧和后侧表面均设有限位装置7，所述竖板5外侧设有控制面板8。
所述伸缩板2一端固定设有滑板21，所述滑板21与底板1内壁滑动连接，所述伸缩板2另一端顶部固定设有铰接座22，所述升降板4与铰接座22铰接。
所述底板1、竖板5和载货板6为一体化设置，所述底板1内部固定设有固定座11，所述固定座11与滑板21之间均匀设有第一电动推杆12，所述底板1内壁顶部一端固定设有限位块13，第一电动推杆12工作可以将伸缩板2推出底板1。
所述载货板6包括承载座61和承载板62，所述承载座61数量设置为两个且承载板62设置于两个所述承载座61之间，所述承载板62顶部均匀设有移动板63，所述移动板63与承载板62滑动连接，所述承载座61内壁表面设有滑槽，所述移动板63两端均设有滑块64，所述滑块64与滑槽相匹配，载货板6表面均匀设置的移动板63可以分别放置不同的货物，同时移动板63可以在承载板62表面滑动，便于货物位置的调整。
所述限位装置7包括安装板71、夹紧板72、第二电动推杆73和弹性垫74，所述安装板71固定设置于限位装置7外侧表面，所述安装板71内侧设有夹紧板72，所述夹紧板72与安装板71之间均匀设有第二电动推杆73，所述夹紧板72内侧表面固定设有弹性垫74，所述弹性垫74为弹性橡胶材料制成且弹性垫74设置于滑块64顶部。
所述控制面板8包括控制单元、数据传输模块、数据存储模块和数据处理模块，所述控制面板8表面均匀设有控制开关，第二电动推杆73工作可以推动夹紧板72移动，由弹性垫74将货物夹紧，避免运输的过程中货物掉落，按动控制面板8表面的不同控制开关可以控制不同的电器元件工作，从而实现对设备的调节和运行。
工作原理：
参照说明书附图1：第一电动推杆12工作可以将伸缩板2推出底板1，推至最长位置后液压缸3工作将升降板4升起至所需上货或下货的载货板6同一高度，传输面板41工作可以进行对货物的传输，能够快速的将较高层的货物进行上货或下货工作，节省劳动量，工作效率极大的提高；
参照说明书附图2和图3：载货板6表面均匀设置的移动板63可以分别放置不同的货物，同时移动板63可以在承载板62表面滑动，便于货物位置的调整，第二电动推杆73工作可以推动夹紧板72移动，由弹性垫74将货物夹紧，避免运输的过程中货物掉落。
在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
