技术领域
本实用新型涉及台灯配件技术领域，具体为一种多功能台灯用底盘。
背景技术
台灯的光亮照射范围相对比较小和集中，因而不会影响到整个房间的光线，作用局限在台灯周围，便于阅读、学习，节省能源，传统的台灯功能较为单一，只具备提供光照的功能，台灯在使用过程中，都是直接放置在台面上，其底盘与台灯为一体式结构，结构较为单一，单纯的为台灯提供支撑稳定作用，无法提供其他功能，放置在台面上，占用了台面一定的使用面积，因此，解决上述问题，提出一种便于调节的多功能台灯用底盘。
实用新型内容
本实用新型的目的在于提供一种多功能台灯用底盘，以解决上述背景技术中提出目前的台灯结构和功能较为单一的问题。
为实现上述目的，本实用新型提供如下技术方案：一种多功能台灯用底盘，包括底板盘，所述底板盘的下端固定安装有橡胶圈，所述底板盘的上侧左端开设有两组第一凹槽，且两组第一凹槽的内壁上均开设有滑槽，所述滑槽中内嵌有滑块，且滑块的上侧固定安装有夹持板，所述底板盘的后端上侧固定安装有挡板，且挡板的前方设置有挡块，所述底板盘的右端上侧固定安装有焚香炉，且焚香炉的上端内部通过限位块安装有漏网，所述焚香炉的内部安装有网格挡架。
优选的，所述橡胶圈的内部均匀分布有橡胶垫，且橡胶垫的下侧设置为锯齿形状，所述橡胶垫的上侧固定安装在底板盘上。
优选的，所述夹持板通过滑块设置为滑动结构，两组所述夹持板之间通过弹簧相互连接，两组所述夹持板之间设置有放置垫，且放置垫的上侧设置为锯齿状，所述放置垫固定镶嵌在底板盘上，所述放置垫的上侧放置有台灯。
优选的，所述挡板的前方左右两端均设置有第二凹槽，且第二凹槽开设在底板盘上，两组所述第二凹槽的底端均开设有限位孔，所述第二凹槽的内侧宽度尺寸与挡块的外侧宽度尺寸相同，所述挡块的下侧设置有两组凸块，且凸块的外侧尺寸与限位孔的内侧尺寸相同，所述挡块与底板盘构成滑动嵌入式连接结构。
优选的，所述漏网的外侧尺寸与焚香炉的内侧尺寸相同，所述漏网通过限位块与焚香炉构成嵌入式连接结构。
优选的，所述网格挡架的下方设置有储灰仓，且储灰仓内嵌在焚香炉的内部下端，所述储灰仓与焚香炉设置为滑动嵌入式连接结构。
与现有技术相比，本实用新型的有益效果是：该多功能台灯用底盘，通过在底板盘的下侧外圈设置有橡胶圈，配合下侧齿状结构的多组橡胶垫，大大提高了底板盘与台面接触的摩擦力，从而提高了本装置的放置稳定性；
通过设置有弹簧连接的两组夹持板，且两组夹持板可通过滑块进行相向滑动，可将不同型号的台灯进行夹持固定，同时配合齿状结构的放置垫，可大大提高台灯夹持的稳定性；
通过设置有挡板，以及滑动嵌入的挡块，可将学习书本摊开，竖向放置在挡板与挡块之间，并通过移动挡块，可调节书本的放置角度，以便于进行对照学习；
通过设置有焚香炉，且焚香炉中设置有网格挡架和储灰仓，将檀香等放置在网格挡架上，燃烧后的檀香透过漏网进行飘散，改善周边环境，同时达到提神醒脑的效果，焚烧后的香灰落入到储灰仓中，从而保持本装置表面的清洁度，另外，通过抽动储灰仓，将其从焚香炉中取出，将储灰仓中的香灰进行其他处理即可。
附图说明

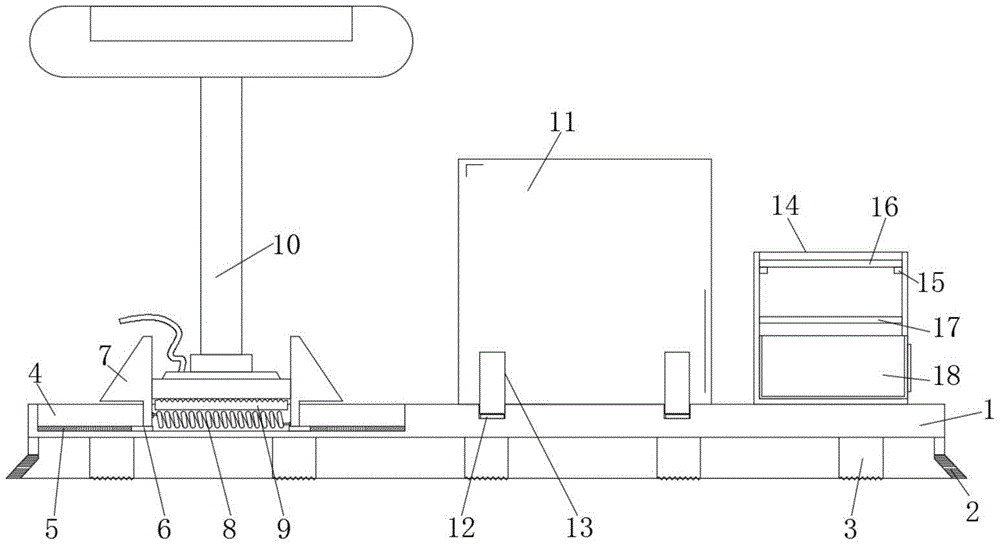

图1为本实用新型的结构正视剖面示意图；
图2为本实用新型的底板盘与挡块的连接结构示意图；
图3为本实用新型的结构俯视示意图。
图中：1、底板盘；2、橡胶圈；3、橡胶垫；4、第一凹槽；5、滑槽；6、滑块；7、夹持板；8、弹簧；9、放置垫；10、台灯；11、挡板；12、第二凹槽；13、挡块；14、焚香炉；15、限位块；16、漏网；17、网格挡架；18、储灰仓。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供的一种实施例：一种多功能台灯用底盘，包括底板盘1，底板盘1的下端固定安装有橡胶圈2，橡胶圈2的内部均匀分布有橡胶垫3，且橡胶垫3的下侧设置为锯齿形状，橡胶垫3的上侧固定安装在底板盘1上，利用橡胶圈2，配合下侧齿状结构的多组橡胶垫3，大大提高了底板盘1与台面接触的摩擦力，从而提高了本装置的放置稳定性；
底板盘1的上侧左端开设有两组第一凹槽4，且两组第一凹槽4的内壁上均开设有滑槽5，滑槽5中内嵌有滑块6，且滑块6的上侧固定安装有夹持板7，夹持板7通过滑块6设置为滑动结构，两组夹持板7之间通过弹簧8相互连接，两组夹持板7之间设置有放置垫9，且放置垫9的上侧设置为锯齿状，放置垫9固定镶嵌在底板盘1上，放置垫9的上侧放置有台灯10，夹持板7可随着台灯10的大小，通过弹簧8和滑块6，对台灯10进行夹持固定，同时配合锯齿状的放置垫9，大大提高了台灯10放置的稳定性；
底板盘1的后端上侧固定安装有挡板11，且挡板11的前方设置有挡块13，挡板11的前方左右两端均设置有第二凹槽12，且第二凹槽12开设在底板盘1上，两组第二凹槽12的底端均开设有限位孔，第二凹槽12的内侧宽度尺寸与挡块13的外侧宽度尺寸相同，挡块13的下侧设置有两组凸块，且凸块的外侧尺寸与限位孔的内侧尺寸相同，挡块13与底板盘1构成滑动嵌入式连接结构，将摊开的书本放置在挡板11与挡块13之间，使得书本的上端与挡板11相接触，将书本的下端与挡块13相接触，另外，通过在第二凹槽12中，移动挡块13，可调整书本的放置角度，以满足对照学习需求；
底板盘1的右端上侧固定安装有焚香炉14，且焚香炉14的上端内部通过限位块15安装有漏网16，焚香炉14的内部安装有网格挡架17，漏网16的外侧尺寸与焚香炉14的内侧尺寸相同，漏网16通过限位块15与焚香炉14构成嵌入式连接结构，网格挡架17的下方设置有储灰仓18，且储灰仓18内嵌在焚香炉14的内部下端，储灰仓18与焚香炉14设置为滑动嵌入式连接结构，将漏网16从焚香炉14中拿出，再将点燃的檀香放置于焚香炉14中的网格挡架17上，再放回漏网16，燃烧后的檀香透过漏网16进行飘散，改善周边环境，同时达到提神醒脑的效果，焚烧后的香灰落入到储灰仓18中，从而保持本装置表面的清洁度，另外，通过抽动储灰仓18，将其从焚香炉14中取出，将储灰仓18中的香灰进行其他处理即可。
工作原理：使用时，通过底板盘1下侧的橡胶圈2和橡胶垫3，将本装置进行放置固定，随后，将台灯10放置在两组夹持板7之间，在放置过程中，夹持板7随着台灯10的大小，通过弹簧8和滑块6，沿着第一凹槽4中的滑槽5进行移动，利用弹簧8的伸缩性，通过夹持板7将台灯10进行固定；
将摊开的书本放置在挡板11与挡块13之间，使得书本的上端与挡板11相接触，将书本的下端与挡块13相接触，另外，通过在第二凹槽12中，移动挡块13，可调整书本的放置角度，以满足对照学习需求；
在使用过程中，可将漏网16从焚香炉14中拿出，再将点燃的檀香放置于焚香炉14中的网格挡架17上，再放回漏网16，燃烧后的檀香透过漏网16进行飘散，改善周边环境，同时达到提神醒脑的效果，焚烧后的香灰落入到储灰仓18中，从而保持本装置表面的清洁度，另外，通过抽动储灰仓18，将其从焚香炉14中取出，将储灰仓18中的香灰进行其他处理即可。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
