技术领域
本实用新型涉及天然气管道固定技术领域，尤其涉及一种新型天然气运输管道固定夹。
背景技术
天然气管道是指将天然气（包括油田生产的伴生气）从开采地或处理厂输送到城市配气中心或工业企业用户的管道，又称输气管道，利用天然气管道输送天然气，是陆地上大量输送天然气的方式，在世界管道总长中，天然气管道约占一半。
目前已有的天然气管道在对管道与管道连接处固定后，由于管道长时间使用，管道连接处会有松动，甚至有时会有少量的天然气泄漏，由于无法及时发现进行检修，造成了天然气的泄漏。
因此，有必要提供一种新型天然气运输管道固定夹解决上述技术问题。
实用新型内容
本实用新型提供一种新型天然气运输管道固定夹，解决了现有技术无法对管道连接处天然气管道连接处气体泄漏情况及时发现的问题。
为解决上述技术问题，本实用新型提供的新型天然气运输管道固定夹包括第一夹板和第二夹板，所述第一夹板和第二夹板相接触，所述第一夹板的顶部固定连接有集气框，所述集气框顶部的两侧均通过螺丝固定连接有固定座，两个所述固定座的相对一侧之间且位于集气框的顶部固定连接有安装框，所述安装框内壁顶部的左侧设置有天然气检测仪，所述天然气检测仪的右侧开设有第一数据传输接口，所述安装框内壁的顶部且位于天然气检测仪的右侧设置有数据接收传输模块，所述数据接收传输模块的两侧均开设有第二数据传输接口，所述安装框内壁顶部的右侧设置有无线信息传输模块，所述无线信息传输模块的左侧开设有第三数据传输接口，所述第一数据传输接口与一个所述第二数据传输接口之间通过第一数据线电性连接，所述第三数据传输接口与另一个所述第二数据传输接口之间通过第二数据线电性连接。
优选的，所述第一夹板的两侧且位于集气框的下方分别固定连接有第一连接板和第二连接板，所述第二夹板的左侧且位于第一连接板的底部固定连接有第一固定板，所述第二夹板的右侧且位于第二连接板的底部固定连接有第二固定板，所述第一连接板顶部的前侧和后侧均贯穿有第一防松螺母。
优选的，所述第一连接板与第一固定板相接触，所述第二连接板与第二固定板相接触。
优选的，所述第二连接板顶部的前侧和后侧均贯穿有第二防松螺母。
优选的，两个所述第一防松螺母的内部均螺纹连接有第一螺栓，两个所述第一螺栓均贯穿第一连接板且延伸至第一连接板的底部，两个所述第一螺栓位于两个所述第一连接板底部的表面均与第一固定板的内部螺纹连接。
优选的，所述第二连接板顶部的前侧和后侧均贯穿有第二防松螺母，两个所述第二防松螺母的内部均螺纹连接有第二螺栓，两个所述第二螺栓均贯穿第二连接板，且延伸至第二连接板的底部，两个所述第二螺栓位于第二连接板底部的表面均与第二固定板的内部螺纹连接。
优选的，所述第一夹板上均匀开设有气孔，所述集气框的底部开设有与气孔相适配的进气槽。
与相关技术相比较，本实用新型提供的新型天然气运输管道固定夹具有如下有益效果：
本实用新型提供一种新型天然气运输管道固定夹，第一夹板、第二夹板配合使用，通过第一螺栓和第一防松螺母配合使用，第二螺栓和第二防松螺母配合使用从而将管道与管道连接处固定住，天然气检测仪、集气框和第一夹板上的气孔可以在固定管道的同时，对管道连接处进行检测，连接处松动造成天然气漏气的情况可以第一时间发现，无线信息传输模块和信息接收传输模块配合使用可及时将天然气检测仪内采集的气体信息及时传送至后台系统，可及时对管道进行检修，减少天然气的泄露，增加了安全性，降低了天然气事故发生率。
附图说明

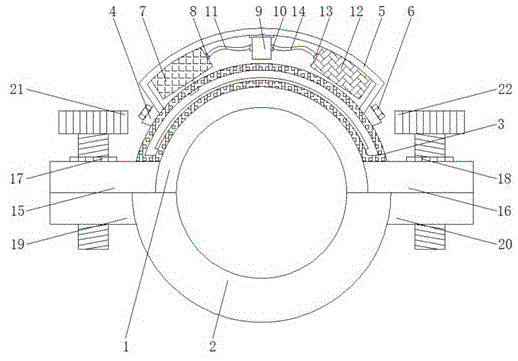

图1为本实用新型提供的新型天然气运输管道固定夹的一种较佳实施例的结构示意图；
图2为图1所示第一夹板的结构示意俯视图；
图3为图1所示第一固定板的结构示意仰视图。
图中标号：1、第一夹板，2、第二夹板，3、集气框，4、固定座，5、安装框，6、螺丝，7、天然气检测仪，8、第一数据传输接口，9、数据接收传输模块，10、第二数据传输接口，11、第一数据线，12、无线信息传输模块，13、第三数据传输接口，14、第二数据线，15、第一连接板，16、第二连接板，17、第一防松螺母，18、第二防松螺母，19、第一固定板，20、第二固定板，21、第一螺栓，22、第二螺栓，23、气孔。
具体实施方式
下面结合附图和实施方式对本实用新型作进一步说明。
请结合参阅图1、图2和图3，其中，图1为本实用新型提供的新型天然气运输管道固定夹的一种较佳实施例的结构示意图；图2为图1所示第一夹板的结构示意俯视图；图3为图1所示第一固定板的结构示意仰视图。新型天然气运输管道固定夹包括第一夹板1和第二夹板2，所述第一夹板1和第二夹板2相接触，所述第一夹板1的顶部固定连接有集气框3，所述集气框3的形状为弧形，与第一夹板1的顶部相适配，所述集气框3顶部的两侧均通过螺丝6固定连接有固定座4，两个所述固定座4的相对一侧之间且位于集气框3的顶部固定连接有安装框5，所述安装框5内壁顶部的左侧设置有天然气检测仪7，所述天然气检测仪7内部设置有电池，所述天然气检测仪7的型号为TY5310，用于对天然气气体进行检测，所述天然气检测仪7的检测管贯穿集气框3且延伸至集气框3的内部，所述天然气检测仪7的右侧开设有第一数据传输接口8，所述安装框5内壁的顶部且位于天然气检测仪7的右侧设置有数据接收传输模块9，所述数据接收传输模块9的型号为BCM9A，可以将天然气检测仪7内部采集的数据进行传输，输送至无线信息传输模块12，所述数据接收传输模块9的两侧均开设有第二数据传输接口10，所述安装框5内壁顶部的右侧设置有无线信息传输模块12，所述无线信息传输模块12的型号为SI4432，用于对信息数据的无线接收与无线传输，所述无线信息传输模块12的左侧开设有第三数据传输接口13，所述第一数据传输接口8与一个所述第二数据传输接口10之间通过第一数据线11电性连接，所述第三数据传输接口13与另一个所述第二数据传输接口10之间通过第二数据线14电性连接。
所述第一夹板1的两侧且位于集气框3的下方分别固定连接有第一连接板15和第二连接板16，所述第二夹板2的左侧且位于第一连接板15的底部固定连接有第一固定板19，所述第二夹板2的右侧且位于第二连接板16的底部固定连接有第二固定板20，所述第一夹板1的形状为半圆弧形，所述第二夹板2的形状为半圆弧形，所述第一夹板1与第二夹板2相适配，所述第一连接板15顶部的前侧和后侧均贯穿有第一防松螺母17。
所述第一连接板15与第一固定板19相接触，所述第二连接板16与第二固定板20相接触，所述第一固定板19上开设有与第一螺栓21相适配的螺纹孔。
所述第二连接板16顶部的前侧和后侧均贯穿有第二防松螺母18，所述第二防松螺母18对第二螺栓22具有紧固作用。
两个所述第一防松螺母17的内部均螺纹连接有第一螺栓21，两个所述第一螺栓21均贯穿第一连接板15且延伸至第一连接板15的底部，两个所述第一螺栓21位于两个所述第一连接板15底部的表面均与第一固定板19的内部螺纹连接，所述第一防松螺母17对第一螺栓21具有紧固作用。
所述第二连接板16顶部的前侧和后侧均贯穿有第二防松螺母18，两个所述第二防松螺母18的内部均螺纹连接有第二螺栓22，两个所述第二螺栓22均贯穿第二连接板16，且延伸至第二连接板16的底部，两个所述第二螺栓22位于第二连接板16底部的表面均与第二固定板20的内部螺纹连接，所述第二固定板20上开设有与第二螺栓22相适配的螺纹孔。
所述第一夹板1上均匀开设有气孔23，所述集气框3的底部开设有与气孔23相适配的进气槽，所述气孔23对准天然气管道之间的连接处。
本实用新型提供的新型天然气运输管道固定夹的工作原理如下：
通过转动第一螺栓21和第二螺栓22，将第一螺栓21从第一防松螺母17中取出，第二螺栓22从第二防松螺母18中取出，就可以将第一连接板15与第一固定板19分开，第二连接板16和第二固定板20分开，从而将第一夹板1和第二夹板2分开，将第二夹板2放置在天然气管道的底部且放置在管道连接处，再将第一夹板1放置在天然气管道的顶部，并且让第一连接板15上的第一防松螺母17对准第一固定板19上的螺纹孔，第二连接板16上的第二防松螺母18对准第二固定板20上的螺纹孔，此时的第一夹板底部的气孔就会对准天然气管道的连接处，再将第一螺栓21放置进第一防松螺母17的内部，进行拧动，使得第一螺栓21的底端贯穿第一固定板19，直至不能拧动为止，将第二螺栓22放置进第二防松螺母18的内部，进行拧动，使得第二螺栓22的底端贯穿第二固定板20，直至不能拧动为止，这样就可以将管道与管道之间固定住，若管道与管道连接处发生接口松动，导致漏气的情况，漏出的天然气会通过第一夹板1上的气孔23从集气框3底部的进气槽流进集气框3的内部，天然气检测仪7上位于集气框3内部的检测管就会检测到漏出的气体，天然气检测仪7采集到漏出气体的密度，将信息通过第一数据线11传送至数据接收传输模块9，再通过第二数据线14将信息传送至无线信息传输模块12，无线信息传输模块12将信息远程输送至后台系统，工作人员就可及时接收到漏气信息。
与相关技术相比较，本实用新型提供的新型天然气运输管道固定夹具有如下有益效果：
通过转动第一螺栓21和第二螺栓22，将第一螺栓21从第一防松螺母17中取出，第二螺栓22从第二防松螺母18中取出，从而将第一夹板1和第二夹板2分开，将第二夹板2放置在天然气管道的底部且放置在管道连接处，再将第一夹板1放置在天然气管道的顶部，并且让第一连接板15上的第一防松螺母17对准第一固定板19上的螺纹孔，第二连接板16上的第二防松螺母18对准第二固定板20上的螺纹孔，再将第一螺栓21放置进第一防松螺母17的内部，进行拧动，直至不能拧动为止，将第二螺栓22放置进第二防松螺母18的内部，进行拧动，直至不能拧动为止，这样就可以将管道与管道之间固定住，若管道与管道连接处发生接口松动，导致漏气的情况，漏出的天然气会通过第一夹板1上的气孔23从集气框3底部的进气槽流进集气框3的内部，天然气检测仪7上位于集气框3内部的检测管就会检测到漏出的气体，天然气检测仪7采集到漏出气体的密度，可以在固定管道的同时，对管道连接处进行检测，连接处松动时可以第一时间发现，将信息通过第一数据线11传送至数据接收传输模块9，再通过第二数据线14将信息传送至无线信息传输模块12，无线信息传输模块12将信息远程输送至后台系统，工作人员就可及时接收到漏气信息，可及时对管道进行检修，减少天然气的泄露，增加了安全性，降低了天然气事故发生率。
以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
